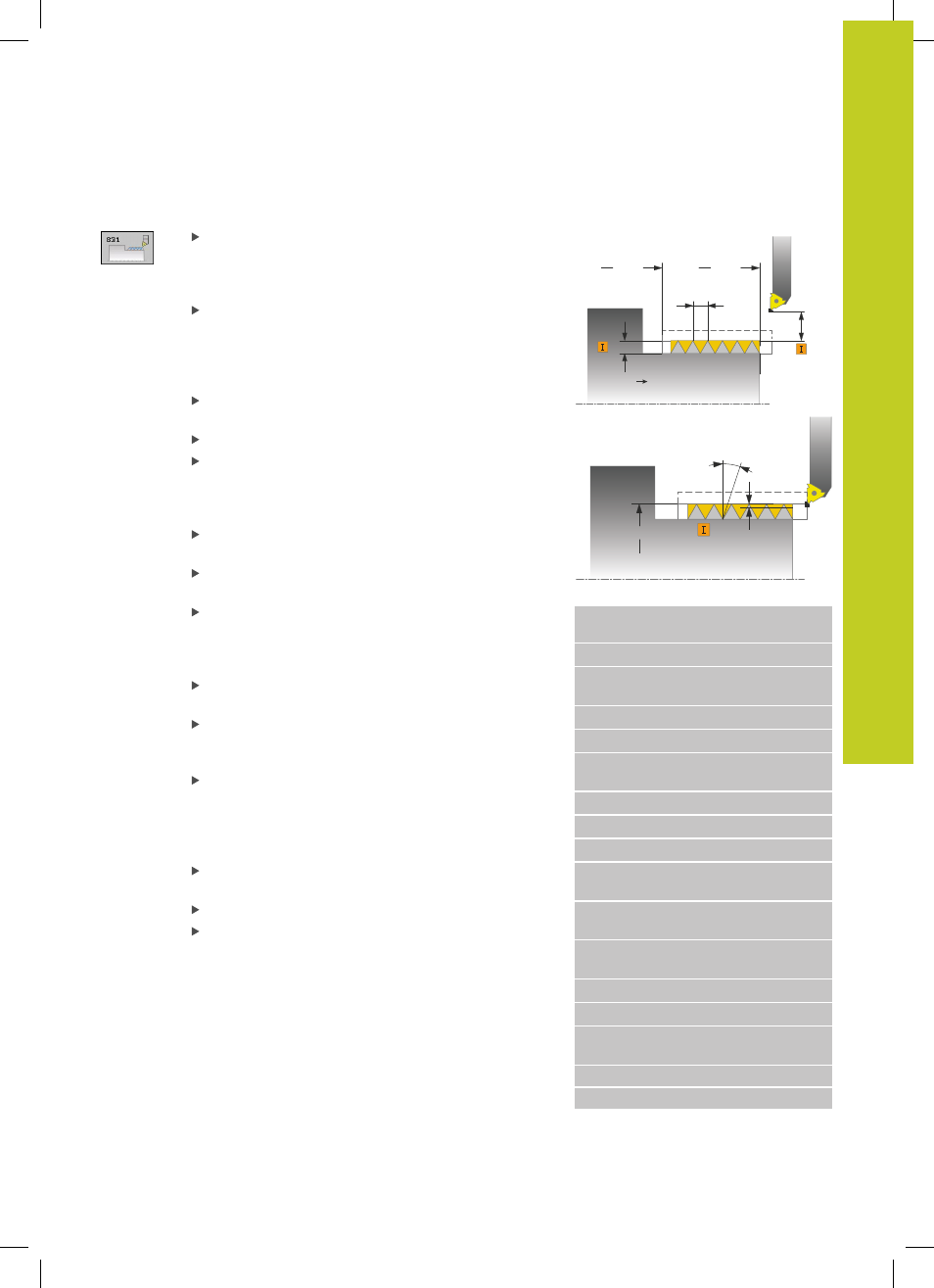

ROSCA LONGITUDINAL
(Ciclo 831, DIN/ISO: G831)
13.28
13
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
381
Parámetros de ciclo
Posición de la rosca Q471: Fijar la posición de la
rosca:
0 : Rosca exterior
1 : Rosca interior
Distancia de seguridad Q460: distancia de
seguridad en dirección radial y axial. En dirección
axial, la distancia de seguridad sirve para acelerar
(distancia de arranque) a la velocidad de avance
sincronizada.
Diámetro de rosca Q491: Fijar el diámetro nominal
de la rosca.
Paso de rosca Q472: paso de la rosca
Profundidad de rosca Q473 (incremental):
Profundidad de la rosca. Con introducción 0, el
control supone la profundidad a base del paso para
una rosca métrica.
Z inicio de contorno Q492: coordenada Z del punto
inicial
Final de contorno Z Q494: coordenada Z del punto
final incluido el fin de rosca Q474.
Fin de rosca Q474 (incremental): Longitud de la
distancia en la que al final de la rosca se realiza una
elevación desde la posición de aproximación actual
al diámetro de rosca Q460.
Profundidad de corte máx. Q463: aproximación
máx. en dirección radial respecto al radio.
Ángulo de aproximación Q467: ángulo en el que
se realiza la aproximación Q463. El ángulo de
referencia es la vertical al eje de giro.
Tipo de aproximación Q468: Fijar el tipo de
aproximación:
0 : Sección de viruta constante (la aproximación se
reduce con la profundidad)
1 : profundidad de aproximación constante
Ángulo inicial Q470: ángulo del husillo de giro
donde debe realizarse el inicio de rosca.
Número de pasos Q475: Número de pasos de rosca
Número cortes en vacío Q476: Número cortes
en vacío sin aproximación a profundidad de rosca
acabada
Q460
Q472
Q473
=0 ISO 1502
Q492 Q494
Ø Q491
Q467
Q463
Frases NC
11 CYCL DEF 831 ROSCADO
LONGITUDINAL
Q471=+0 ;LONGITUD DE ROSCA
Q460=+5 ;DISTANCIA DE
SEGURIDAD
Q491=+75 ;DIÁMETRO DE ROSCA
Q472=+2 ;PASO DE ROSCA
Q473=+0 ;PROFUNDIDAD DEL
FILETE
Q492=+0 ;INICIO CONTORNO Z
Q494=-15 ;FINAL DE CONTORNO Z
Q474=+0 ;FIN DE ROSCA
Q463=+0.5 ;MÁX. PROFUNDIDAD DE
CORTE
Q467=+30 ;ÁNGULO DE
APROXIMACIÓN
Q468=+0 ;TIPO DE
APROXIMACIÓN
Q470=+0 ;ÁNGULO INICIAL
Q475=+30 ;NÚMERO DE FILETES
Q476=+30 ;NÚMERO DE CORTES
EN VACÍO
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
