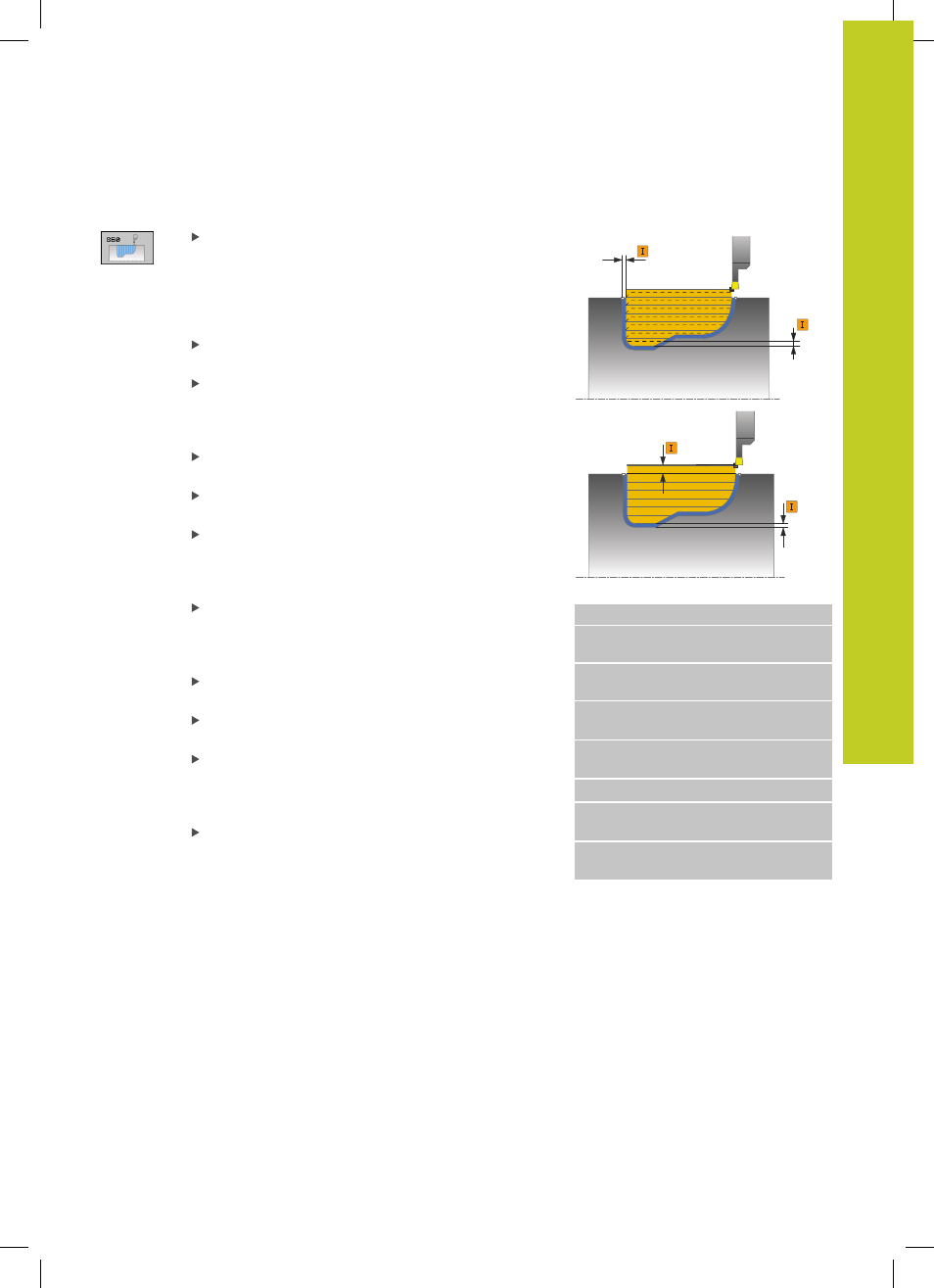

TORNEADO DE TRONZADO CONTORNO RADIAL
(Ciclo 840, DIN/ISO: G840)
13.18
13
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
345
Parámetros de ciclo
Volumen de mecanizado Q215: Fijar volumen de
mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado a la dimensión final
3 : Solo acabado a la sobremedida
Distancia de seguridad Q460: reservado,
actualmente sin función
Avance de desbaste Q478: velocidad de avance
durante el desbaste. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):
Sobremedida diámetro sobre el contorno definido
Sobremedida Z Q484 (incremental): Sobremedida
sobre el contorno definido en dirección axial
Avance de acabado Q505: velocidad de avance
durante el acabado. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Limitación del corte Q479: activar la limitación del
corte:
0 : ninguna limitación de corte activa
1 : Limitación del corte ( Q480/Q482)
Valor límite diámetro Q480: valor X para la
limitación del contorno (valor de diámetro)
Valor límite Z Q482: valor Z para la limitación del
contorno
Profundidad de corte máx. Q463: aproximación
máx. (valor de radio) en dirección radial. La
aproximación se distrinuye uniformemente para
evitar cortes deslizantes.
Dirección de mecanizado Q507: Dirección del
mecanizado con desprendimiento de viruta:
0 : bidireccional (en ambas direcciones)
1 : unidireccional (en la dirección del contorno)
Q460
Q484
Ø Q483
Q463
Frases NC
9 CYCL DEF 14.0 CONTORNO
10 CYCL DEF 14.1 LABEL DE
CONTORNO2
11 CYCL DEF 840 TORNEADO DE
TRONZADO CONT. RAD.
Q215=+0 ;VOLUMEN DE
MECANIZADO
Q460=+2 ; DISTANCIA DE
SEGURIDAD
Q478=+0.3 ;AVANCE DESBASTE
488+0 ;AVANCE DE
PROFUNDIZACIÓN
Q483=+0.4 ;DIÁMETRO
SOBREMEDIDA
