PUNTO DE REFERENCIA CENTRO DE 4 TALADROS (Ciclo 418, DIN/
ISO: G418)
16.12
16
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
473

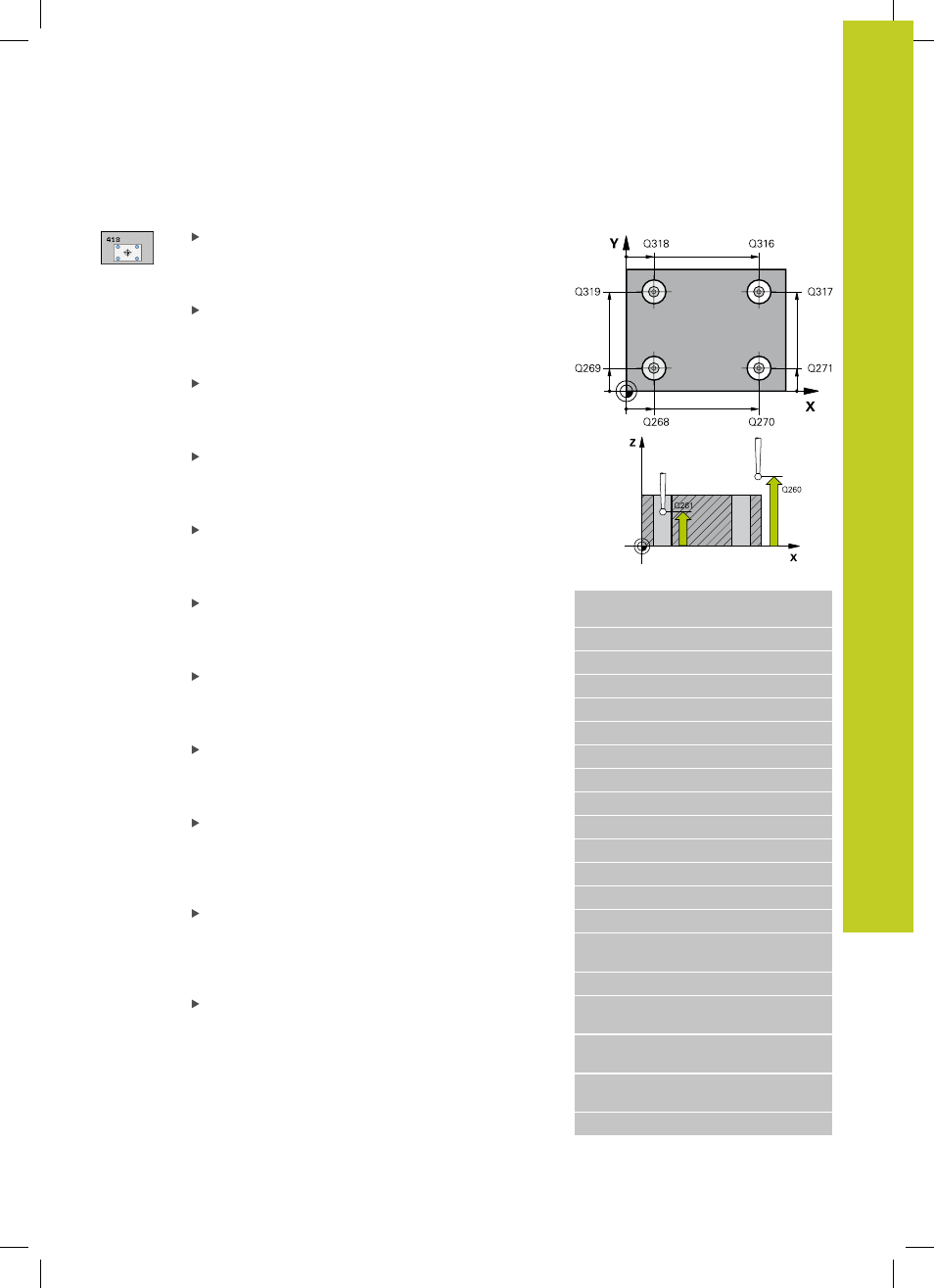

Parámetros de ciclo
1er taladro: centro 1er eje Q268 (valor absoluto):
punto central del primer taladro en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
1er taladro: centro del 2º eje Q269 (valor
absoluto): punto central del primer taladro en el
eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
2º taladro: centro 1er eje Q270 (valor absoluto):
punto central del segundo taladro en el eje principal
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
2ª taladro: centro 2º eje Q271 (absoluto): punto
central del segundo taladro en el eje auxiliar del
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
3er centro 1er eje Q316 (valor absoluto): punto
central del 3er taladro en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
3er centro 2º eje Q317 (valor absoluto): punto
central del 3er taladro en el eje auxiliar del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
4º centro 1er eje Q318 (valor absoluto): punto
central del 4º taladro en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
4º centro 2º ejeQ319 (valor absoluto): punto
central del 4º taladro en el eje auxiliar del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas
del punto de intersección de las líneas de unión.
Durante la introducción de Q305=0 el TNC ajusta las
visualizaciones automáticamente, de forma que el
punto de referencia fije el punto de referencia en el
punto de intersección de las líneas de unión. Campo
de introducción 0 a 2999
Bloques NC
5 TCH PROBE 418 PTO. REF. 4
TALADROS
Q268=+20 ;1ER PUNTO 1ER EJE
Q269=+25 ;1ER CENTRO 2º EJE
Q270=+150 ;2º CENTRO 1ER EJE
Q271=+25 ;2º CENTRO 2º EJE
Q316=+150 ;3ER CENTRO 1ER EJE
Q317=+85 ;3ER CENTRO 2º EJE
Q318=+22 ;4º CENTRO 1ER EJE
Q319=+80 ;4º CENTRO 2º EJE
Q261=-5 ;ALTURA DE MEDICIÓN
Q260=+10 ;ALTURA SEGURA
Q305=12 ;Nº EN TABLA
Q331=+0 ;PUNTO DE REFERENCIA
Q332=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q381=1 ;PALPAR EJE PALPADOR
Q382=+85 ;1ª COOR. PARA EJE DE
PALPADOR
Q383=+50 ;2ª COOR PARA EJE DE
PALPADOR
Q384=+0 ;3ª COOR. PARA EJE DE
PALPADOR
Q333=+0 ;PUNTO DE REFERENCIA
