Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de
ranuras
5.2 CAJERA RECTANGULAR (Ciclo 251, DIN/ISO: G251)
5
142
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

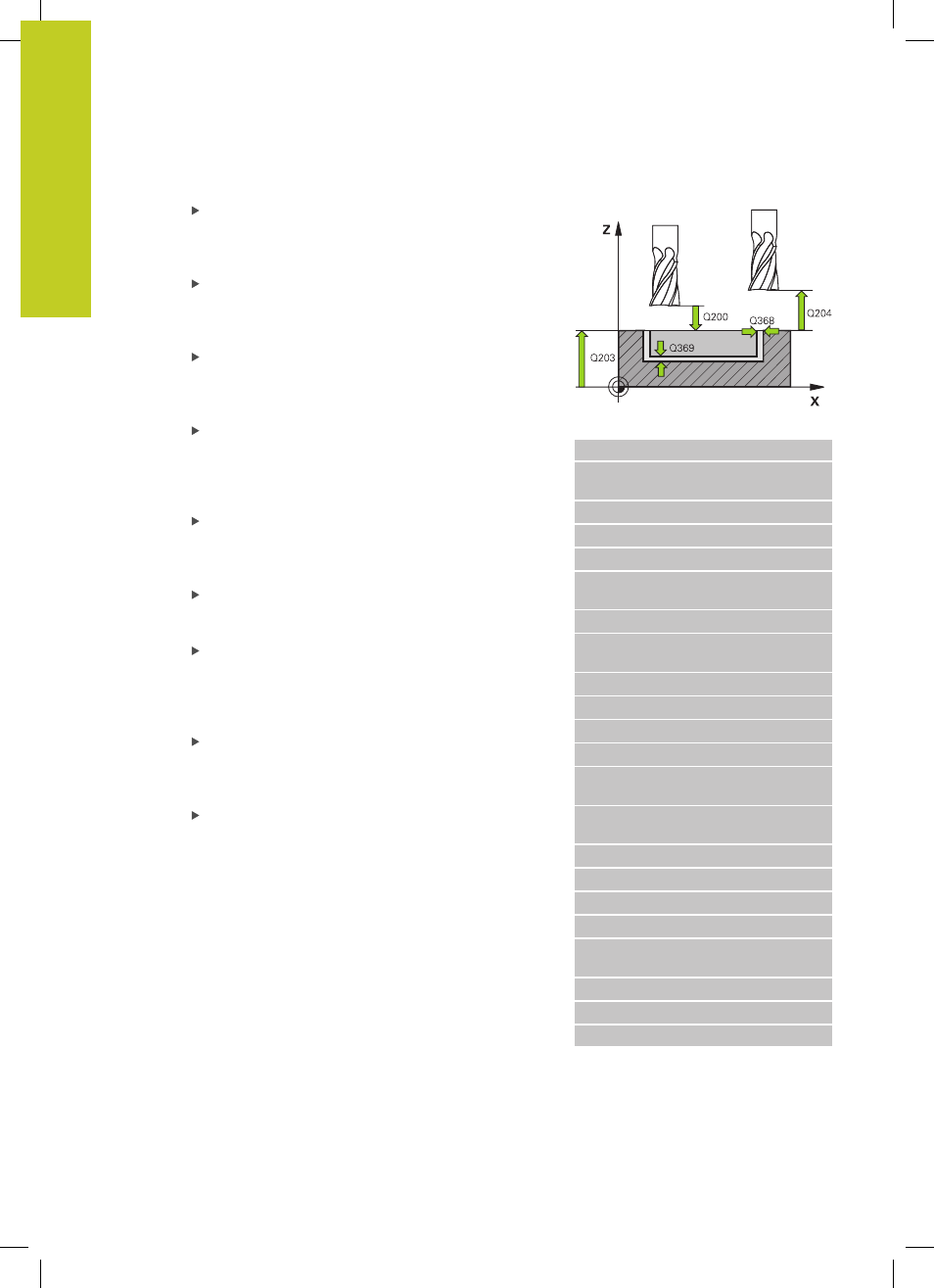

Profundidad de paso Q202 (valor incremental):
medida, según la cual la hta. penetra cada vez en
la pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999.9999
Sobremedida de acabado en profundidad Q369
(valor incremental): Sobremedida de acabado para
la profundidad. Campo de introducción 0 hasta
99999.9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo
FAUTO, FU, FZ
Paso de acabado Q338 (v. incremental): medida,
según la cual se desplaza la hta. en el eje de la
misma para el acabado. Q338=0: Acabado en
un solo paso. Campo de introducción 0 hasta
99999.9999
Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 a 99999,9999
alternativo
PREDEF
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999 alternativo
PREDEF
Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la herramienta da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1.9999 alternativo
PREDEF
Estrategia de profundización Q366: Tipo de
estrategia de profundización:
0 : profundización vertical. Independientemente
del ángulo de profundización ÁNGULO definido
en la tabla de la herramienta, el TNC profundiza
perpendicularmente
1 : profundiza en forma de hélice. En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa
ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error
2 : profundización pendular. En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa
ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error. La longitud pendular depende del ángulo
de profundización, como valor mínimo el TNC utiliza
el doble del diámetro de herramienta
PREDEF: TNC emplea valor de frase DEF GLOBAL
Bloques NC
8 CYCL DEF 251 CAJERA RECTANGULAR
Q215=0 ;ALCANCE DE
MECANIZADO
Q218=80 ;LONGITUD LADO 1
Q219=60 ;LONGITUD LADO 2
Q220=5 ;RADIO ESQUINA
Q368=0.2 ;SOBREMEDIDA
LATERAL
Q224=+0 ;POSICIÓN DE GIRO
Q367=0 ;POSICIÓN DE LA
CAJERA
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q369=0.1 ;PROFUNDIDAD
SOBREMEDIDA
Q206=150 ;AVANCE AL
PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DIST. DE SEGURIDAD
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q366=1 ;PROFUNDIZAR
Q385=500 ;AVANCE ACABADO
9 L X+50 Y+50 R0 FMAX M3 M99
