Ciclos: Tornear
13.8 TORNEADO DE PROFUNDIZACIÓN AMPLIADO
LONGITUDINALMENTE
(Ciclo 814, DIN/ISO: G814)
13
306
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

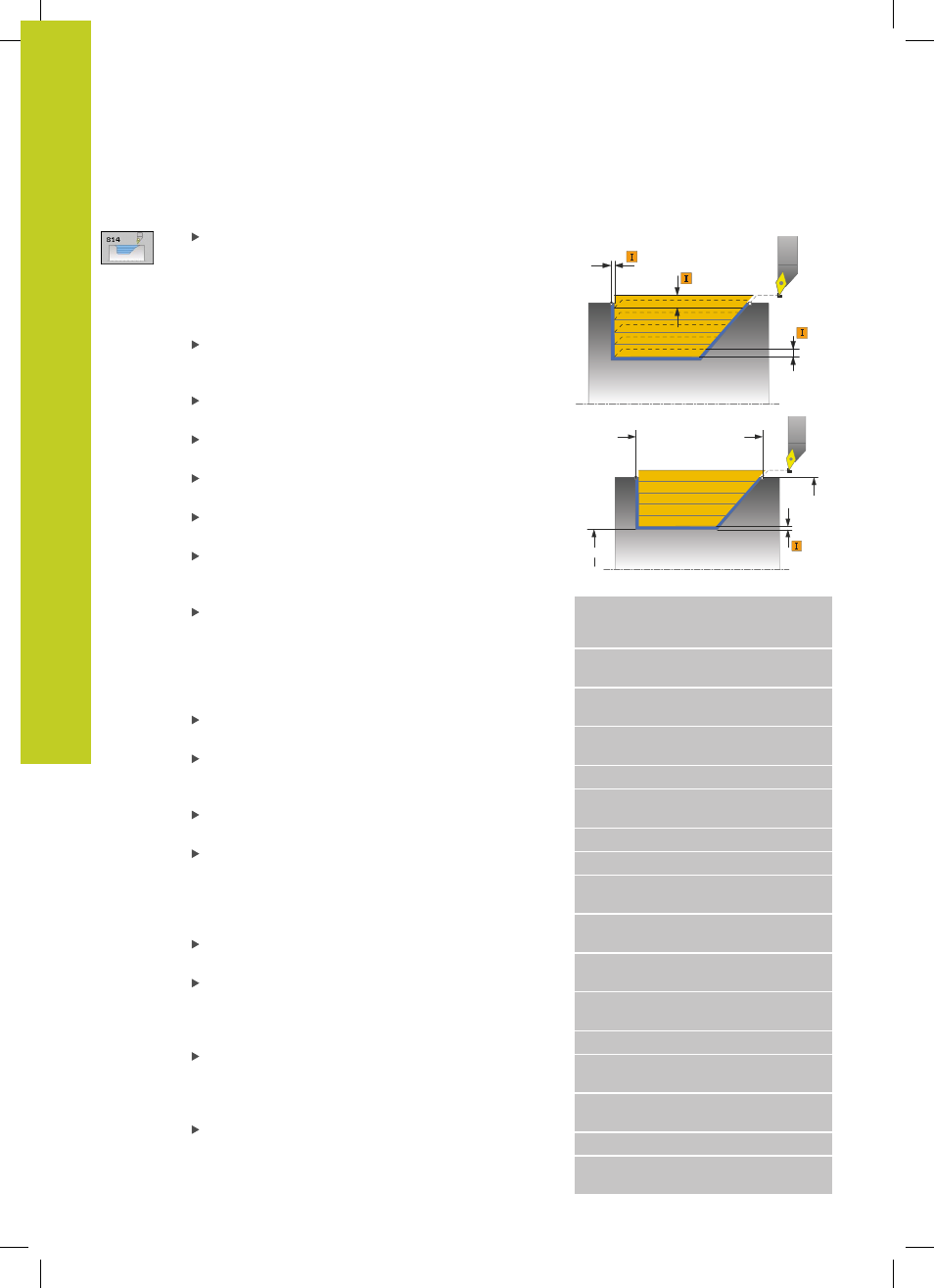

Parámetros de ciclo
Volumen de mecanizado Q215: Fijar volumen de
mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado a la dimensión final
3 : Solo acabado a la sobremedida
Distancia de seguridad Q460 (valor incremental):
distancia para movimiento de retirada y
preposicionamiento
Diámetro inicio de contorno Q491: coordenada X
del punto inicial de contorno (valor de diámetro)
Inicio de contorno Z Q492: coordenada Z del punto
inicial para el recorrido de profundización
Diámetro final de contorno Q493: coordenada X
del punto final de contorno (valor de diámetro)
Final de contorno Z Q494: coordenada Z del punto
final de contorno
Ángulo flanco Q495: ángulo del flanco
profundizando El ángulo de referencia es la vertical
al eje de giro.
Tipo elemento inicial Q501: Fijar el tipo de
elemento en el inicio del contorno (superficie del
perímetro):
0 : ningún elemento adicional
1 : El elemento es un bisel
2 : El elemento es un radio
Tamaño de elemento inicial Q502: tamaño del
elemento inicial (tramo de bisel)
Radio de esquina de contorno Q500: radio de la
esquina interior de contorno. Si no se indica ningún
radio, se realiza el radio de la cuchilla.
Ángulo superficie plano Q496: ángulo entre la
superficie plano y ángulo de giro
Tipo elemento final Q503: Fijar el tipo de elemento
en el final del contorno (superficie plana):
0 : ningún elemento adicional
1 : El elemento es un bisel
2 : El elemento es un radio
Tamaño de elemento final Q504: tamaño del
elemento final (tramo de bisel)
Profundidad de corte máx. Q463: aproximación
máx. (valor de radio) en dirección radial. La
aproximación se distrinuye uniformemente para
evitar cortes deslizantes.
Avance de desbaste Q478: velocidad de avance
durante el desbaste. Si se ha programado M136,
el TNC interpreta el avance en milímetros por
revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):
Sobremedida diámetro sobre el contorno definido
Q460
Q463
Q484
Ø Q493
Ø Q491
Ø Q483
Q494 Q492
Frases NC
11 CYCL DEF 814 TORNEAR
PROFUNDIZAR LONGITUDINAL
AMPLIADO
Q215=+0 ;VOLUMEN DE
MECANIZADO
Q460=+2 ;DISTANCIA DE
SEGURIDAD
Q491=+75 ;DIÁMETRO INICIO
CONTORNO
Q492=-10 ;INICIO CONTORNO Z
Q493=+50 ;DIÁMETRO FINAL DE
CONTORNO
Q494=-55 ;FINAL DE CONTORNO Z
Q495=+70 ;ÁNGULO FLANCO
Q501=+1 ;TIPO ELEMENTO
INICIAL
Q502=+0.5 ;TAMAÑO ELEMENTO
INICIAL
Q500=+1.5 ;RADIO ESQUINA
CONTORNO
Q496=+0 ;ÁNGULO SUPERFICIE
PLANA
Q503=+1 ;TIPO ELEMENTO FINAL
Q504=+0.5 ;TAMAÑO ELEMENTO
FINAL
Q463=+3 ;MÁX. PROFUNDIDAD DE
CORTE.
Q478=+0.3 ;AVANCE DESBASTE
Q483=+0.4 ;DIÁMETRO
SOBREMEDIDA
