Ciclos de palpación: Controlar las piezas automáticamente

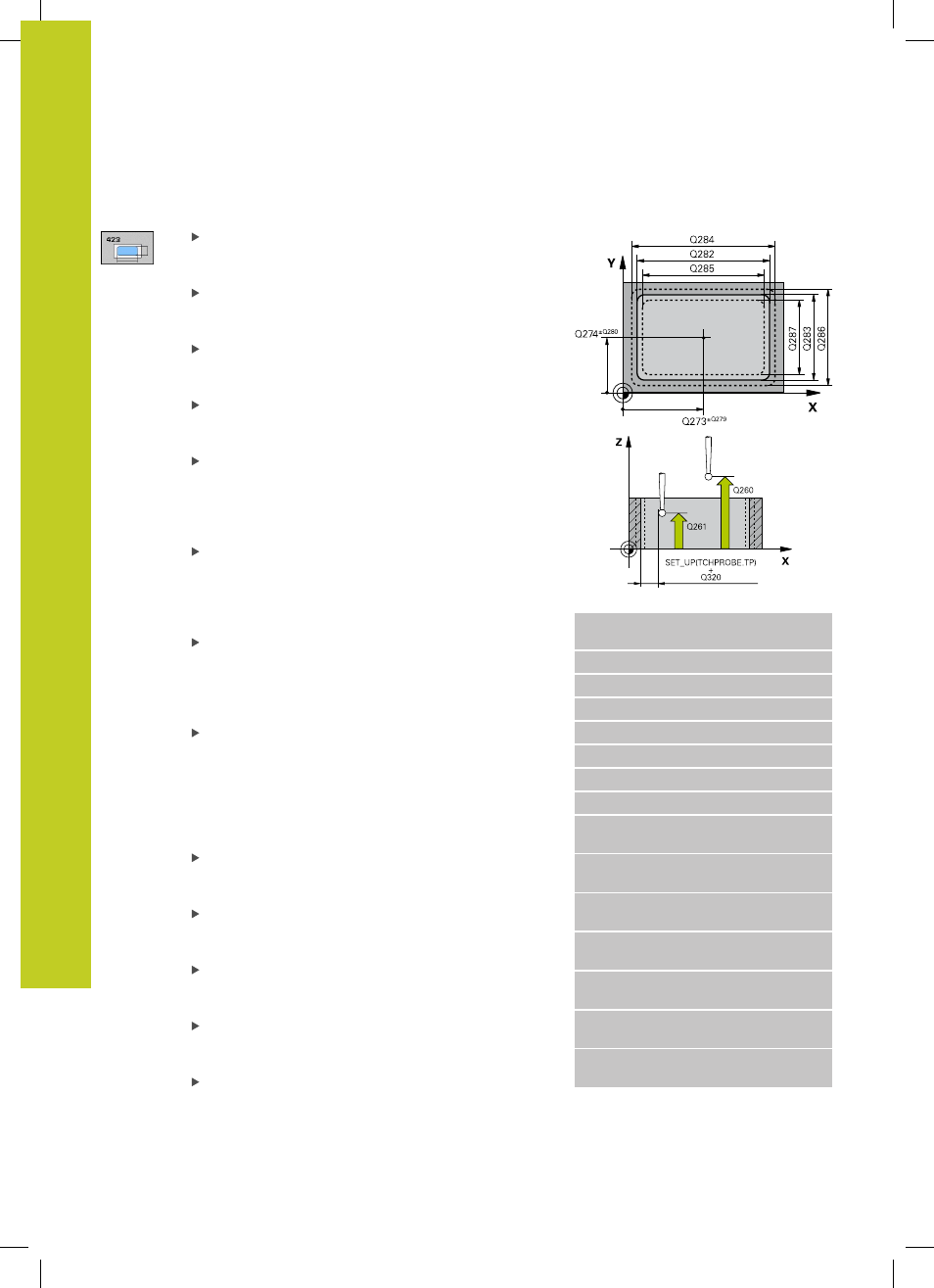

17.7 MEDIR RECTÁNGULO INTERIOR (Ciclo 423; DIN/ISO: G423)
17
502
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
centro 2º eje Q274 (absoluto): centro de la cajera
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
Longitud lado 1 Q282: longitud de la cajera, paralela
al eje principal del plano de mecanizado. Campo de
introducción 0 a 99999,9999
Longitud lado 2 Q283: longitud de la cajera, paralela
al eje auxiliar del plano de mecanizado. Campo de
introducción 0 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Cota máxima longitud lado 1 Q284: longitud
máxima admisible de la cajera. Campo de
introducción 0 a 99999,9999
Cota mínima longitud lado 1 Q285: longitud
mínima admisible de la cajera. Campo de
introducción 0 a 99999,9999
Cota máxima longitud lado 2 Q286: ancho máximo
admisible de la cajera. Campo de introducción 0 a
99999,9999
Cota mínima longitud lado 2 Q287: anchura
mínima admisible de la cajera. Campo de
introducción 0 a 99999,9999
Valor tolerancia centro 1er eje Q279: desviación
admisible de la posición en el eje principal del
plano de mecanizado. Campo de introducción 0 a
99999,9999
Frases NC
5 TCH PROBE 423 MEDIR RECTÁNGULO
INTERIOR
Q273=+50 ;CENTRO 1ER EJE
Q274=+35 ;CENTRO 2º EJE
Q282=80 ;LONGITUD LADO 1
Q283=60 ;LONGITUD LADO 2
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+10 ;ALTURA SEGURA
Q301=1 ;DESPLAZAR HASTA
ALTURA SEGURA
Q284=0 ;MEDIDA MÁXIMA LADO
1
Q285=0 ;MEDIDA MÍNIMA LADO
1
Q286=0 ;MEDIDA MÁXIMA LADO
2
Q287=0 ;MEDIDA MÍNIMA LADO
2
Q279=0 ;TOLERANCIA 1ER
CENTRO
Q280=0 ;TOLERANCIA 2º
CENTRO
