FRESADO DE TALADRO (Ciclo 208) 3.9
3
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
93

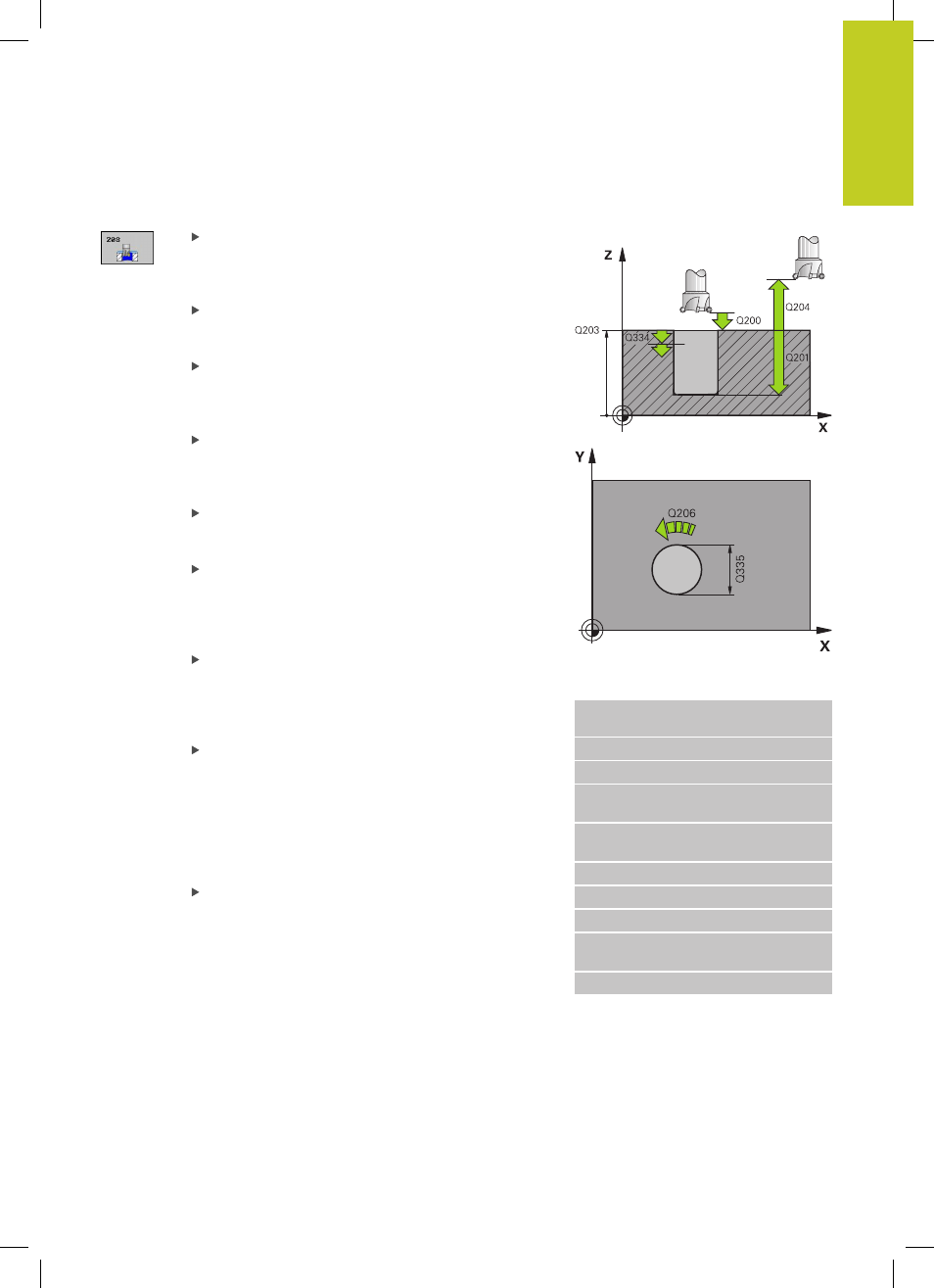

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el canto inferior de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en la
línea de rosca en mm/min. Campo de introducción 0
a 99999,9999 alternativo
FAUTO, FU, FZ
Paso de la hélice Q334 (valor incremental): Cota,
según la cual la hta. profundiza cada vez según
una hélice (=360°). Campo de introducción 0 a
99999,9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Diámetro nominal Q335 (valor absoluto): Diámetro
del taladro. Si se programa el diámetro nominal igual
al diámetro de la hta., el TNC taladra directamente
hasta la profundidad programada sin interpolación
helicoidal. Campo de introducción 0 a 99999,9999
Diámetro taladrado previamente Q342 (valor
absoluto): Tan pronto como se introduce un valor
mayor que 0 en Q342, el TNC no lleva a cabo
ninguna verificación de la relación entre el diámetro
nominal y el diámetro de la herramienta. De esta
forma se pueden fresar taladros, cuyo diámetro sea
mayor al doble del diámetro de la hta. Campo de
introducción 0 a 99999,9999
Tipo de fresado Q351: Tipo de mecanizado de
fresado con M3
+1 = Fresado codireccional
–1 = Fresado en contrasentido
Bloques NC
12 CYCL DEF 208 FRESADO DE
TALADRO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE
PROFUNDIZACIÓN
Q334=1.5 ;PASO DE
PROFUNDIZACIÓN
Q203=+100 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q335=25 ;DIÁMETRO NOMINAL
Q342=0 ;DIÁMETRO
PREDEFINIDO
Q351=+1 ;TIPO DE FRESADO
