Ciclos: Tornear
13.29 ROSCA AMPLIADO (Ciclo 832, DIN/ISO: G832)
13
382
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
13.29 ROSCA AMPLIADO (Ciclo 832, DIN/
ISO: G832)

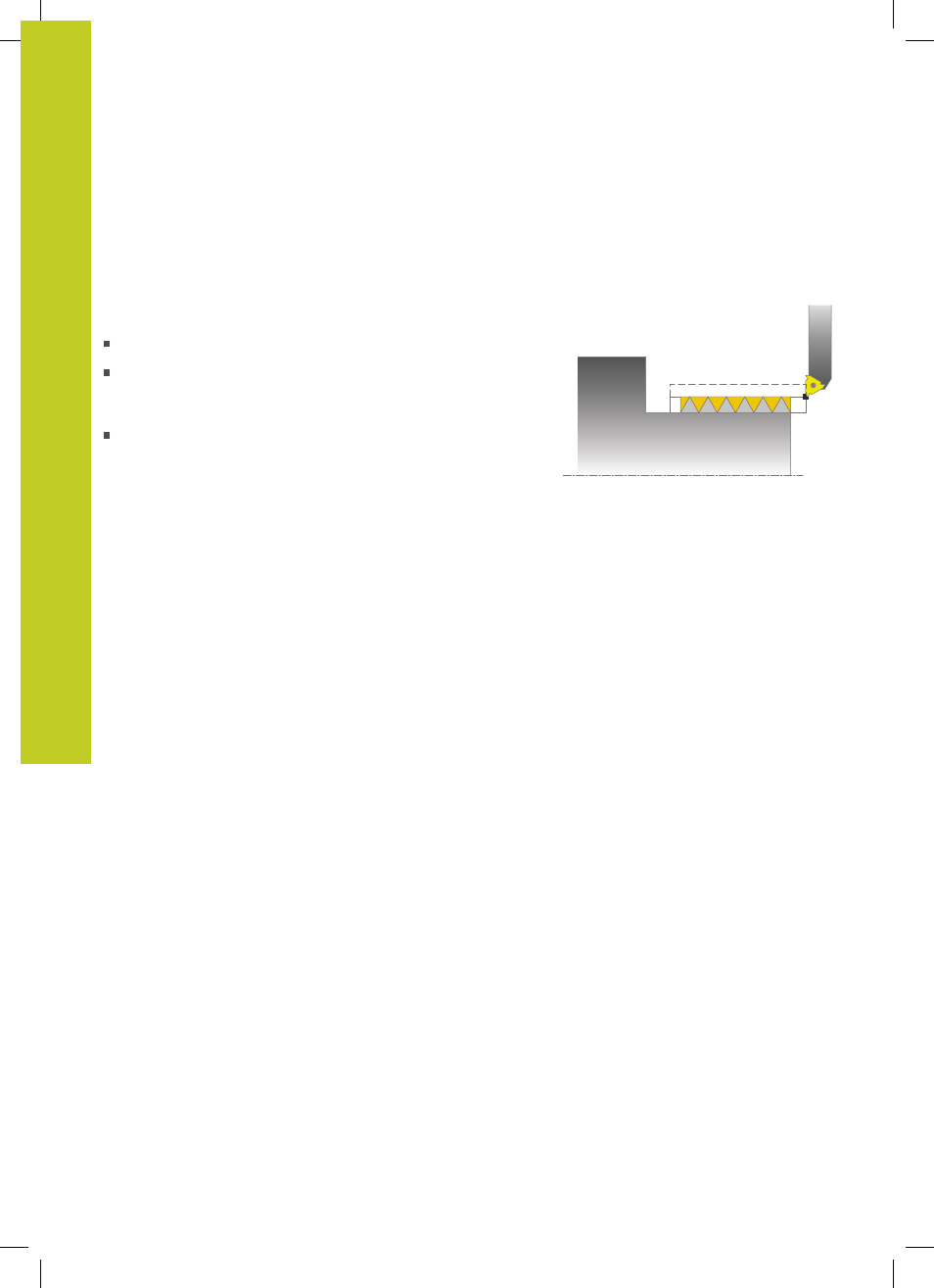

Aplicación
Con este ciclo se pueden tornear roscas o roscas cónicas tanto
longitudinal y plano. Volumen de funciones ampliado:
Selección rosca longitudinal o rosca plano.
Los parámetros para tipo de cotas cono, ángulo de cono y punto
inicial de contorno X permiten la definición de diferentes roscas
cónicas.
Los parámetros distancia de arranque y de rebosamiento
definen una distancia para acelerar y/o desaceleran los ejes de
avance.
Con el ciclo se pueden realizar roscas de uno o varios filetes.
Si en el ciclo no se introduce ninguna profundidad de rosca, el ciclo
utiliza una profundidad de rosca normalizada.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores.
Desarrollo del ciclo
El TNC utiliza la posición de herramienta en la llamada del ciclo
como punto inicial de ciclo.
1 El TNC posiciona la herramienta en marcha rápida a la distancia
de seguridad delante la rosca y realiza un movimiento de
aproximación.
2 El TNC realiza un corte longitudinal. Con ello, el TNC sincroniza
el avance y las revoluciones de manera que se obtiene el paso
definido.
3 El TNC retira la herramienta en marcha rápida según la distancia
de seguridad.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC realiza un movimiento de aproximación. Las
aproximaciones se realizan según el ángulo de aproximación
Q467 .
6 El TNC repite este proceso (2 a 5) hasta que se ha alcanzado la
profundidad de rosca.
7 El TNC realiza el número de cortes en vacío definido en Q476.
8 El TNC repite este proceso (2 a 7) según el número de pasos
Q475.
9 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
