Ciclos: Tornear
13.10 TORNEAR PARALELO AL CONTORNO
(ciclo 815, DIN/ISO: G815)
13
312
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
13.10 TORNEAR PARALELO AL CONTORNO
(ciclo 815, DIN/ISO: G815)
Aplicación
Con este ciclo se pueden mecanizar piezas con todo tipo de
contornos de torneado. La descripción del contorno se realiza en
un subprograma.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al contorno.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el punto inicial del contorno es más grande que el
punto final del contorno, el ciclo realiza un mecanizado exterior. Si
el punto inicial del contorno es más pequeño que el punto final, el
ciclo realiza un mecanizado interior.

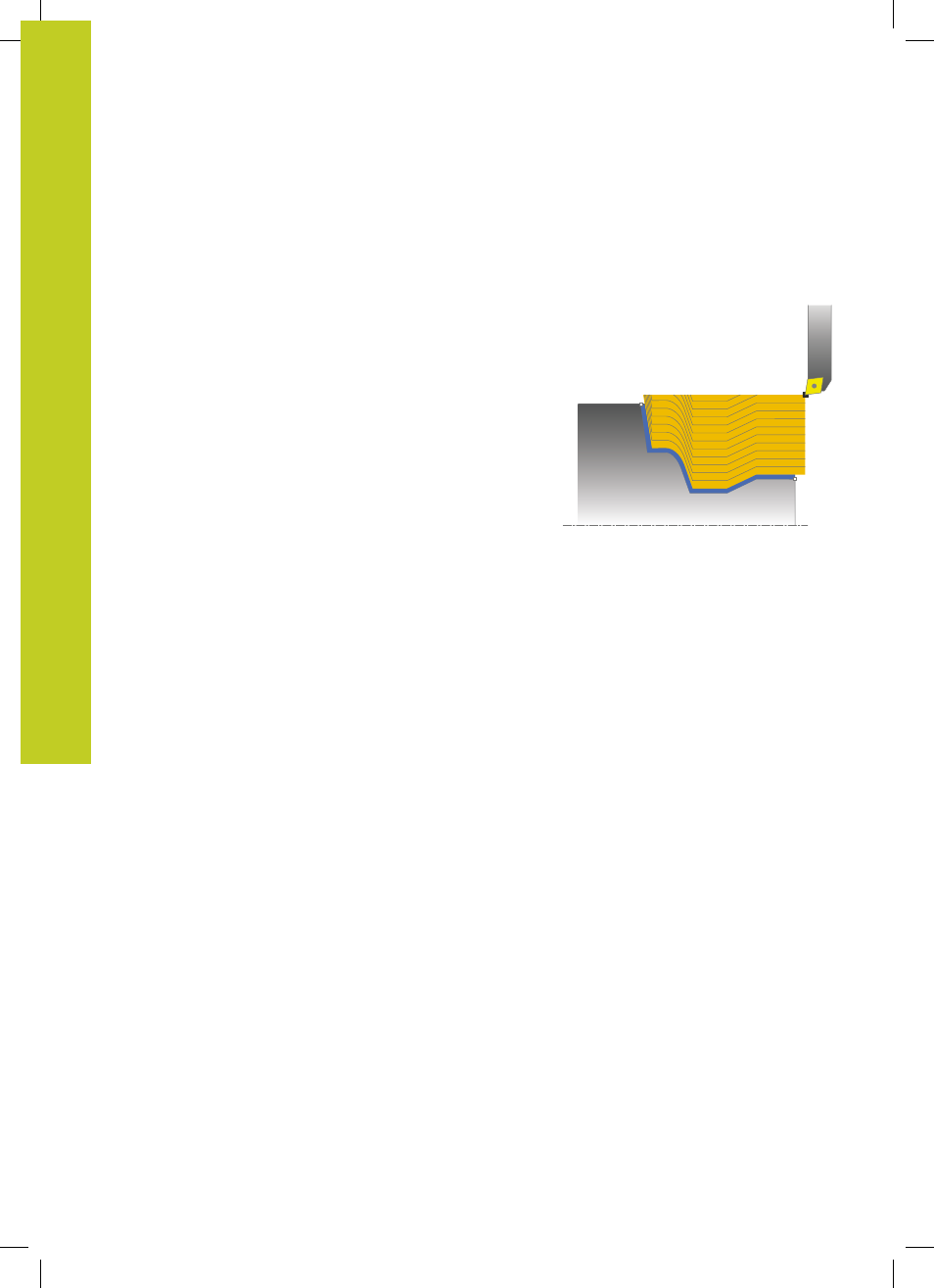

Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de
herramienta en la llamada del ciclo. Si la coordenada Z del punto
inicial es más pequeña que el punto inicial del contorno, el TNC
posiciona la herramienta en la coordenada Z a distancia de
seguridad e inicia el ciclo desde allí.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 MAX. PROFUNDIDAD DE CORTE.
2 El TNC mecaniza con desprendimiento de viruta la zona entre
la posición inicial y el punto final. El corte se realiza paralelo al
contorno y con el avance definido
Q478.
3 El TNC retira la herramienta por el avance definido a la posición
inicial en la coordenada X.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
