Ciclos: Tornear
13.2 ADAPT. SISTEMA DE TORNEADOADAPTAR
(Ciclo 800, DIN/ISO: G800)
13
290
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
13.2 ADAPT. SISTEMA DE TORNEADO
ADAPTAR
(Ciclo 800, DIN/ISO: G800)
Aplicación
Posiblemente, el fabricante de su máquina
proporciona funciones propias para alinear la
herramienta. ¡Rogamos consulten el manual de la
máquina!
Antes de realizar los mecanizados por torneado hay que:
posicionar la herramienta en la posición correcta
orientar la cuchilla de herramienta
Para posicionar la herramienta en un posición adecuada se
programa una frase de desplazamiento, p. ej.
L Y+0 R0 FMAX hacia
el centro del husillo de torneado.

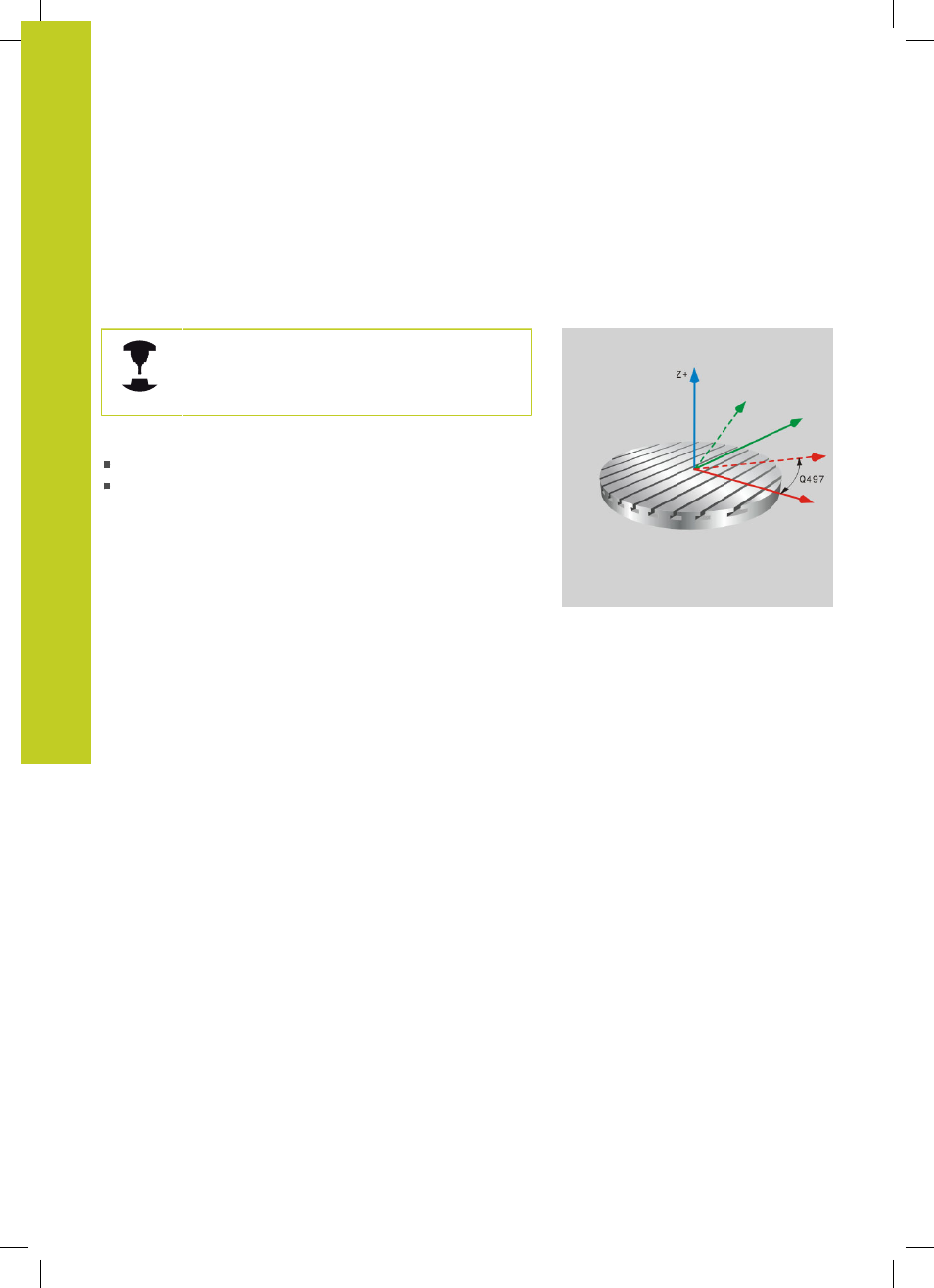

Para orientar la cuchilla de herramienta se utiliza el ciclo 800
AJUSTAR SISTEMA DE GIRO. El ciclo 800 orienta el sistema de
coordenadas de la pieza al ángulo de precesión Q497 y orienta la
cuchilla de herramienta de forma correspondiente. El TNC orienta la
cuchilla de herramienta para mecanizados exteriores al centro de la
mesa rotativa, para mecanizados interiores en dirección opuesta.
Con el ángulo de precesión Q497 se define en qué posición
en el perímetro de la pieza se debe realizar el mecanizado.
Esto puede ser necesario si por razones de espacio hay que
posicionar la herramienta de una forma concreta para poder
realizar un mecanizado. Pero también se puede girar la posición
de mecanizado para poder observar mejor los procesos de
mecanizado. Si se realiza un mecanizado por torneado inclinado,
con el ángulo de precesión se orienta la cuchilla de herramienta y
el sistema de coordenadas en la posición adecuada (ver modo de
empleo Ciclos, capítulo "Tornear").
Los ciclos de torneado del TNC se puede utilizar para mecanizados
de interiores y de exteriores. Con el ciclo 800 se puede invertir
simétricamente el sistema de coordenadas de herramienta
(
INVERTIR HERRAMIENTA Q498). De esta manera, se pueden
utilizar herramientas para el mecanizado de interiores y de
exteriores. El TNC invierta el husillo en 180° y efectúa un simetría
de la orientación de herramienta
TO.
