Ciclos de palpación: Determinar puntos de referencia automáticamente
16.8 PUNTO DE REFERENCIA ESQUINA EXTERIOR (Ciclo 414, DIN/ISO:
G414)
16
456
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
16.8 PUNTO DE REFERENCIA ESQUINA
EXTERIOR (Ciclo 414, DIN/ISO: G414)
Desarrollo del ciclo
Con el ciclo de palpación 414 se calcula el punto de intersección
de dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero o en una tabla de presets.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", Página 400) en el primer punto de

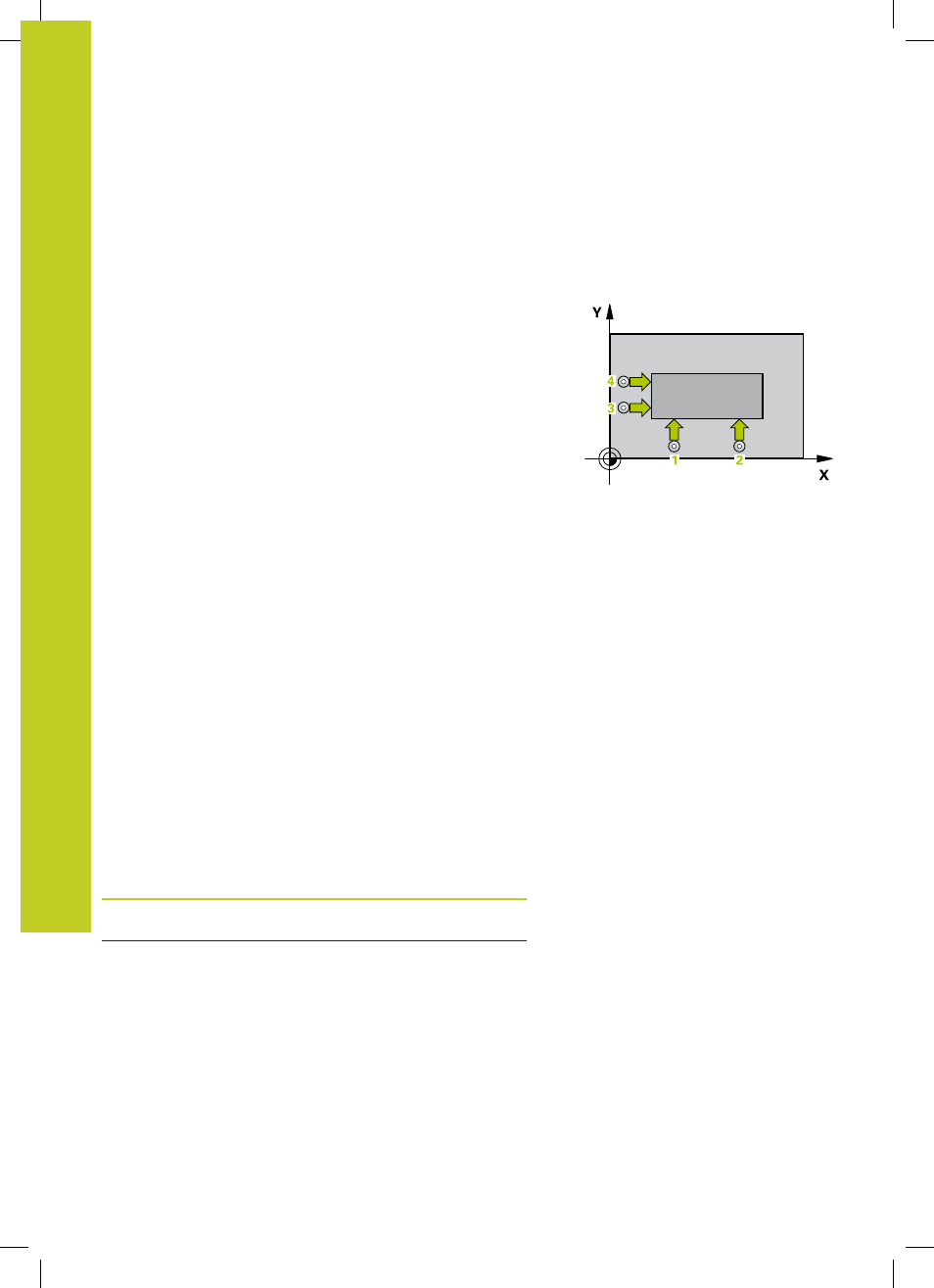

palpación 1 (véase la imagen superior derecha). Para ello, el
TNC desplaza el palpador según la distancia de seguridad en la
dirección de desplazamiento opuesta a la que le corresponde
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F) El TNC determina la
dirección de palpación automáticamente en función del 3er
punto de medición programado
1 Luego el palpador se desplaza,hasta el siguiente punto de
palpación 2 y ejecuta allí el segundo proceso de palpación
2 El TNC posiciona el palpador en el punto de palpación 3 y luego
en el punto de palpación 4 y ejecuta allí el tercer y el cuarto
proceso de palpación respectivamente
3 Finalmente, el TNC posiciona de nuevo el palpador en la
altura segura y procesa el punto de referencia determinado,
en función de los parámetros de ciclo Q303 y Q305 (ver
"Correspondencias de todos los ciclos de palpación para fijar
el punto de ref.", Página 429) y memoriza las coordenadas de
la esquina determinada en los parámetros Q que se listan a
continuación
4 Si se desea, el TNC determina a continuación, en un proceso de
palpación separado, además el punto de referencia en el eje del
palpador
Número de
parámetro Significado
Q151 Valor actual de la esquina en el eje
principal
Q152 Valor actual de la esquina en el eje
auxiliar
