Trabajar con ciclos de mecanizado 2.1
2
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
51

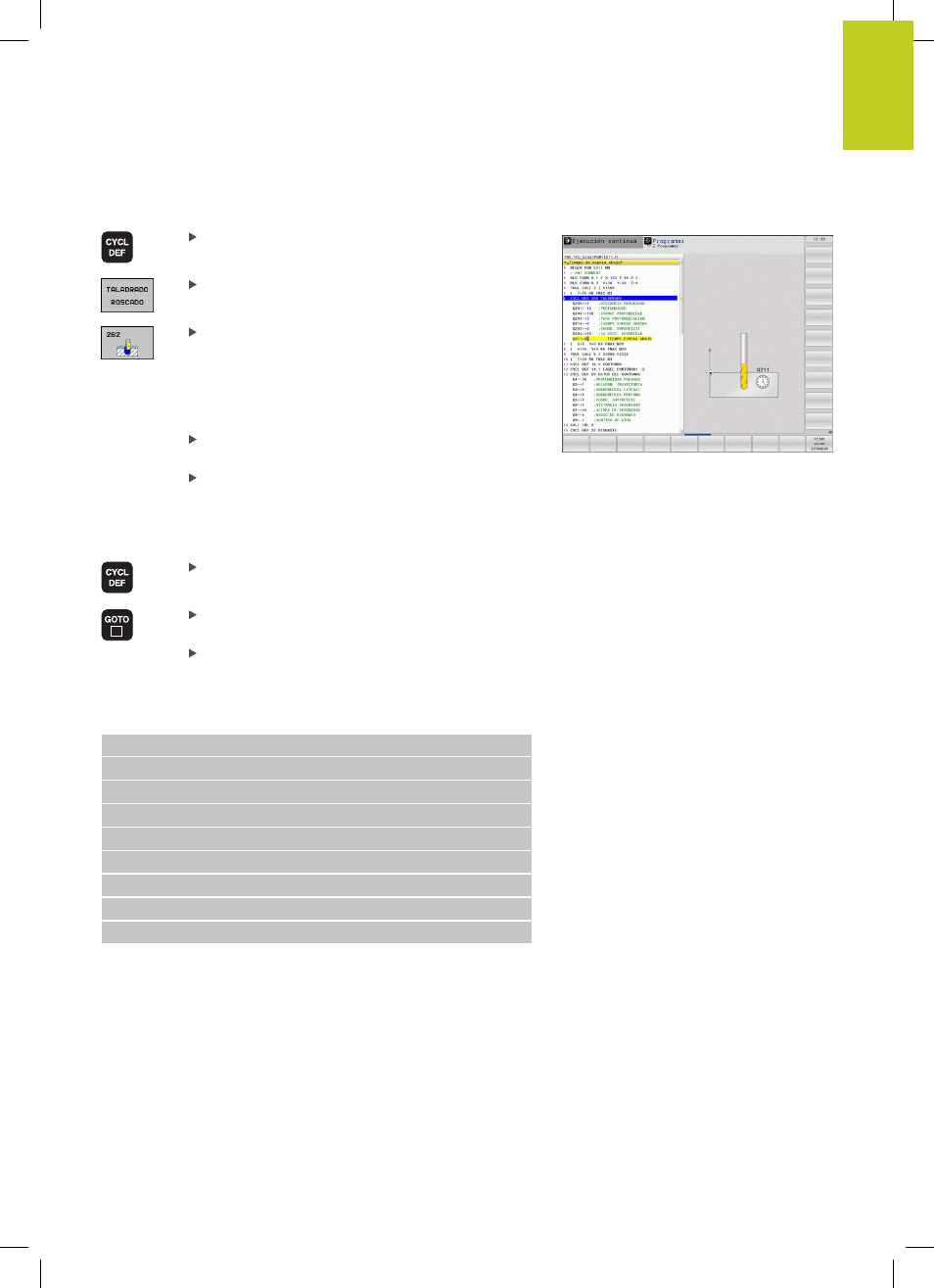

Definir ciclo mediante Softkeys
La carátula de softkeys muestra los diferentes
grupos de ciclos
Seleccionar el grupo de ciclos, p.ej. ciclos de
taladrado
Seleccionar un ciclo, por ej. FRESADO DE ROSCA.
El TNC abre un diálogo y solicita todos los valores
de introducción; simultáneamente aparece en la
mitad derecha de la pantalla un gráfico en el cual
aparece el parámetro a introducir en color más
claro
Introducir todos los parámetros solicitados por el
TNC y finalizar la entrada con la tecla ENT
El TNC finaliza el diálogo después de haber
introducido todos los datos necesarios
Definir el ciclo a través de la función GOTO
La carátula de softkeys muestra los diferentes
grupos de ciclos
El TNC muestra la ventana de selección
smartSelect con una lista de los ciclos
Seleccionar el ciclo deseado con las teclas de
flecha o con el ratón. El TNC abre entonces el
diálogo de ciclo descrito anteriormente
Ejemplo de frases NC
TALADRAR 7 CYCL DEF 200
Q200=2 ;DIST. DE SEGURIDAD
Q201=3 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE PROFUNDIZACIÓN
Q202=2 ;PASO DE PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
