Ciclos de palpación: Determinar puntos de referencia automáticamente

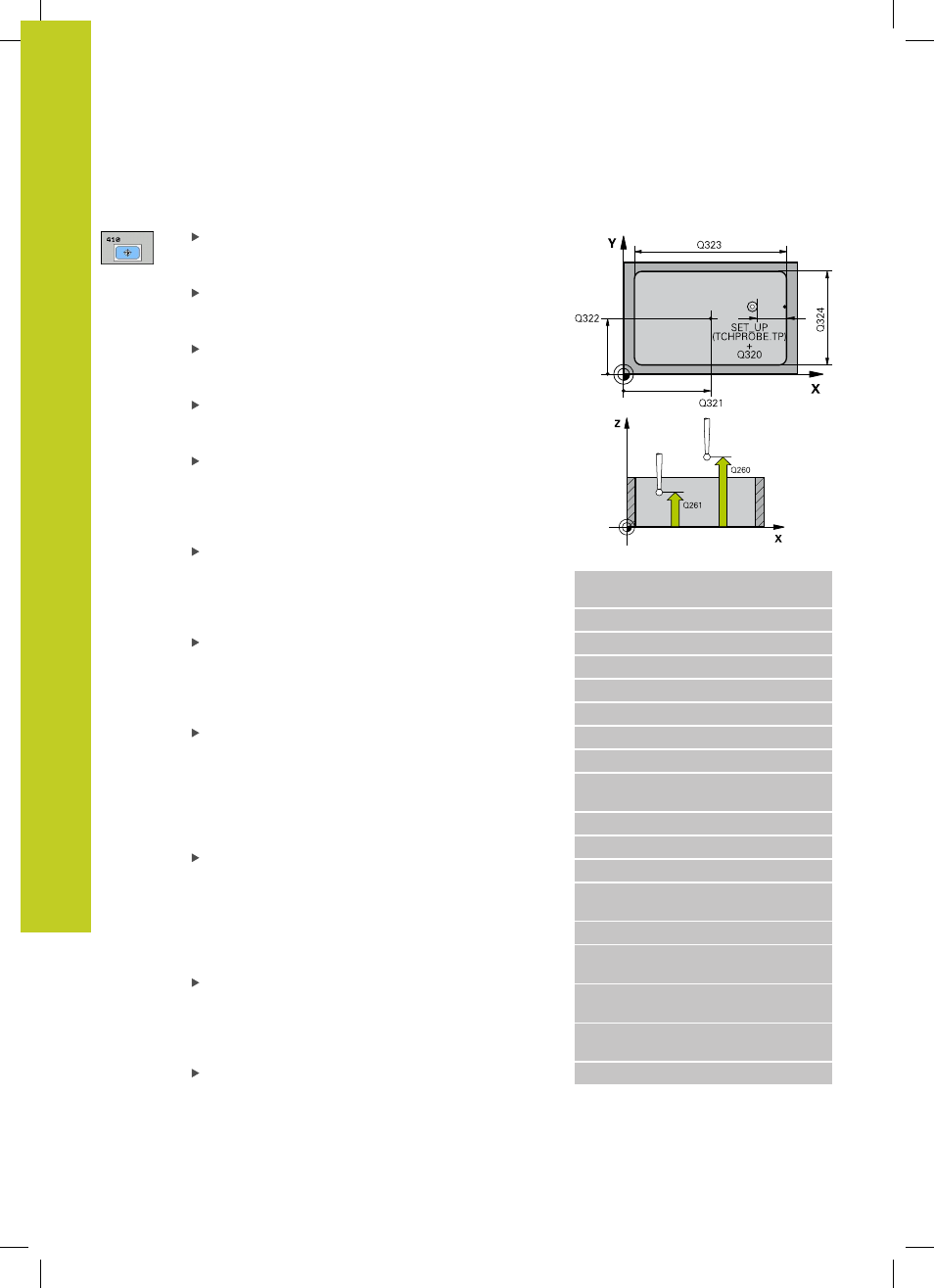

16.4 PUNTO DE REFERENCIA RECTÁNGULO INTERIOR (Ciclo 410, DIN/
ISO: G410)
16
440
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
Centro 1er eje Q321 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Centro 2º eje Q322 (absoluto): centro de la cajera
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
Longitud lado 1 Q323 (valor incremental): Longitud
de la cajera, paralela al eje principal del plano de
mecanizado. Campo de introducción 0 a 99999,9999
Longitud lado 2 Q324 (valor incremental): Longitud
de la cajera, paralela al eje auxiliar del plano de
mecanizado. Campo de introducción 0 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la cajera. Introduciendo Q305=0, el TNC
fija la visualización automática de tal forma que el
nuevo punto de referencia se encuentre en el centro
de la cajera. Campo de introducción 0 a 2999
Nuevo punto de referencia eje principal Q331
(absoluto): coordenada en el eje principal en la que
el TNC debe fijar el centro de isla determinado.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999
Nuevo punto de referencia eje secundario Q332
(absoluto): coordenada en el eje secundario en la
que el TNC debe fijar el centro de isla determinado.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999
Frases NC
5 TCH PROBE 410 PUNTO REF.
RECTÁNGULO INTERIOR
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q323=60 ;LONGITUD 1ER LADO
Q324=20 ;LONGITUD 2º LADO
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q305=10 ;Nº EN TABLA
Q331=+0 ;PUNTO DE REFERENCIA
Q332=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q381=1 ;PALPAR EJE PALPADOR
Q382=+85 ;1ª COOR. PARA EJE DE
PALPADOR
Q383=+50 ;2ª COOR. PARA EJE DE
PALPADOR
Q382=+0 ;3ª COOR. PARA EJE DE
PALPADOR
Q333=+1 ;PUNTO DE REFERENCIA
