Ciclos de mecanizado: Cajera de contorno
7.7 ACABADO DE PROFUNDIDAD (Ciclo 23, DIN/ISO: G123)
7
194
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

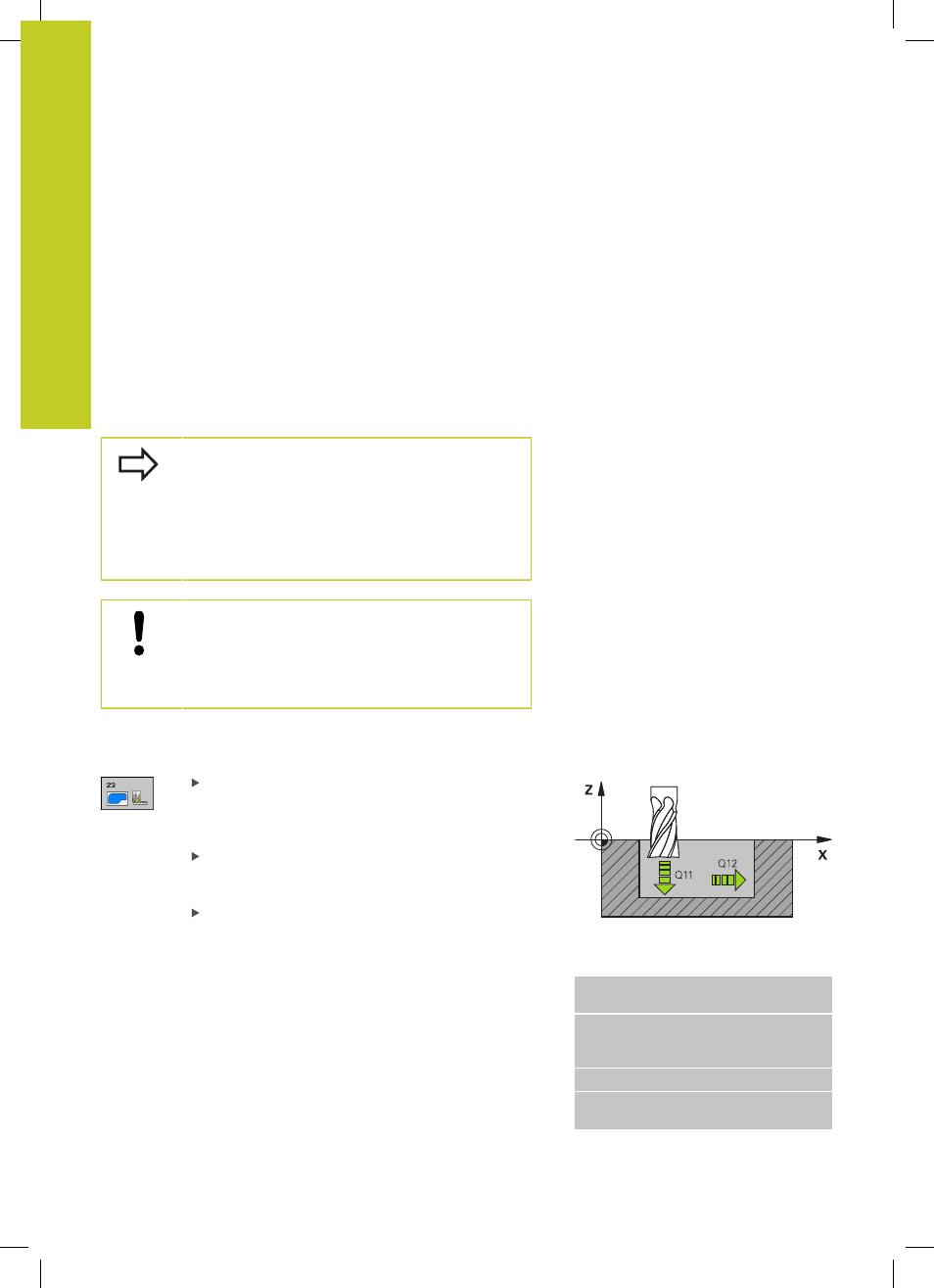

7.7 ACABADO DE PROFUNDIDAD (Ciclo
23, DIN/ISO: G123)
Desarrollo del ciclo
El TNC desplaza la hta. de forma suave (círculo tangente vertical)
sobre la primera superficie a mecanizar, siempre que se disponga
de suficiente espacio. En caso de espacios estrechos, el TNC
profundiza la herramienta de manera perpendicular. A continuación
se fresa la distancia de acabado que ha quedado del desbaste.
¡Tener en cuenta durante la programación!
El TNC determina automáticamente el punto de
partida para la profundidad de acabado. El punto
inicial depende de las proporciones de espacio de la
cajera.
El radio de entrada para el posicionamiento a la
profundidad final queda internamente fijado y no
depende del ángulo de entrada de la herramienta.
¡Atención: Peligro de colisión!
Tras la ejecución de un ciclo SL se debe programar el
primer movimiento de desplazamiento en el plano de
mecanizado con ambos datos de coordenadas, p. ej.
L X+80 Y+0 R0 FMAX.
Parámetros de ciclo
Avance al profundizar Q11: Velocidad de
desplazamiento de la herramienta durante la
profundización en mm/min. Campo de introducción
0 a 99999,9999 alternativo
FAUTO, FU, FZ
Avance de fresado Q12: Avance de desplazamiento
en el plano de mecanizado. Campo de introducción
0 a 99999.9999 alternativo
FAUTO, FU, FZ
Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12
Campo de introducción 0 a 99999,9999 alternativo
FMAX,FAUTO
Bloques NC
60 CYCL DEF 23 ACABADO EN
PROFUNDIDAD
Q11=100 ;AVANCE DE
APROXIMACIÓN DE
PROFUNDIDAD
Q12=350 ;AVANCE DESBASTE
Q208=9999 ;AVANCE DE
RETROCESO
