FIGURA DE PUNTOS SOBRE CÍRCULO (Ciclo 220, DIN/ISO: G220) 6.2
6
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
173

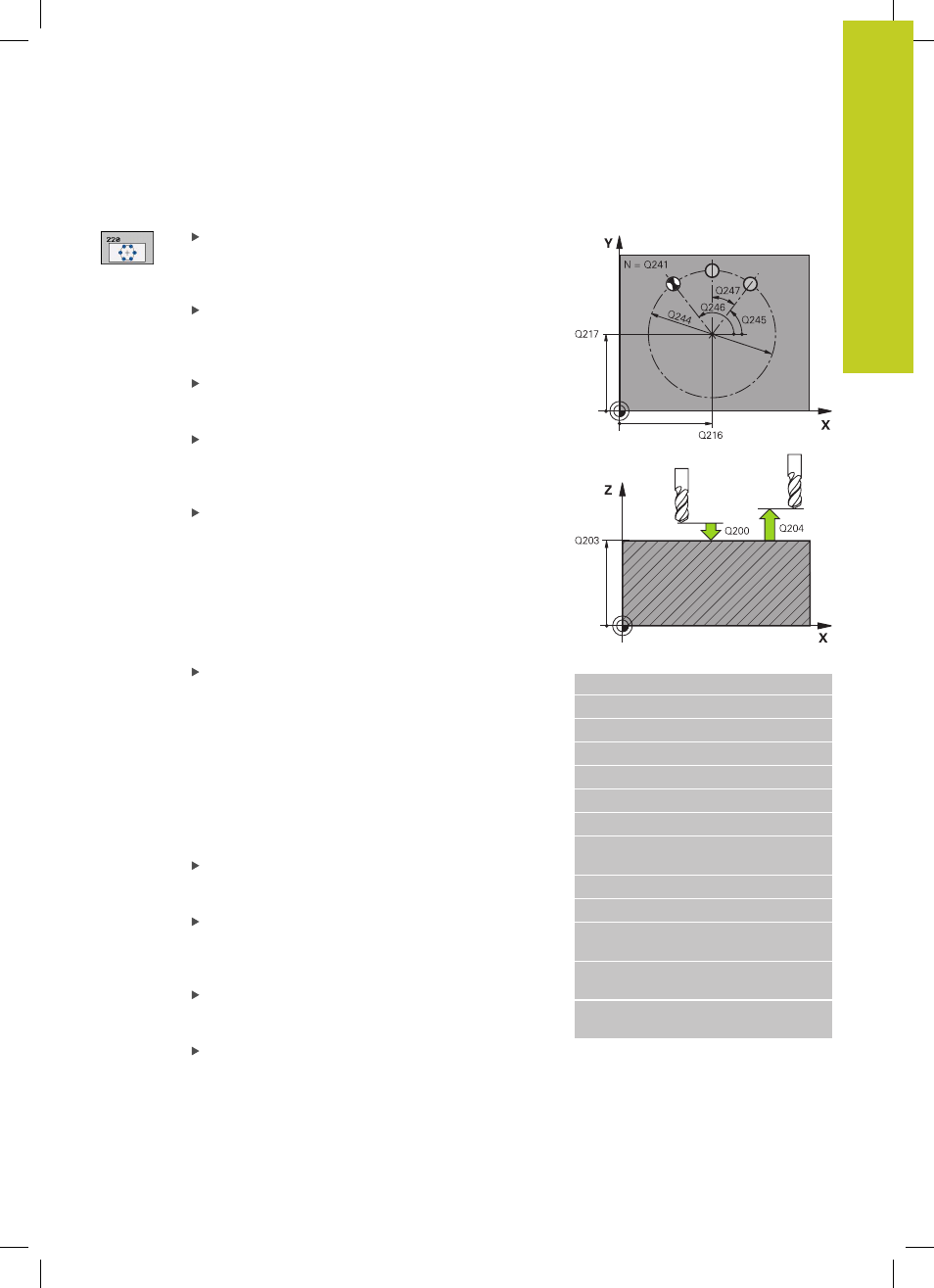

Parámetros de ciclo
Centro 1er eje Q216 (valor absoluto): Centro
del círculo técnico en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Centro 2º eje Q217 (valor absoluto): Centro del
círculo técnico en el eje transversal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Diámetro del arco de círculo Q244: Introducir el
diámetro del arco de círculo. Campo de introducción
0 a 99999,9999
Ángulo inicial Q245 (valor absoluto): ángulo entre
el eje principal del plano de mecanizado y el punto
inicial del primer mecanizado sobre el círculo
técnico. Campo de introducción -360,000 a 360,000
Ángulo final Q246 (valor absoluto): ángulo entre
el eje principal del plano de mecanizado y el punto
inicial del último mecanizado sobre el círculo
técnico (no sirve para círculos completos); introducir
el ángulo final diferente al ángulo inicial; si el
ángulo final es mayor al ángulo inicial, la dirección
del mecanizado es en sentido antihorario, de lo
contrario el mecanizado es en sentido horario.
Campo de introducción -360.000 hasta 360.000
Incremento angular Q247 (valor incremental):
ángulo entre dos puntos a mecanizar sobre el
cálculo teórico; cuando el incremento angular es
igual a cero, el TNC calcula el incremento angular en
relación al Ángulo inicial, Ángulo final y número de
mecanizados; si se ha programado un incremento
angular incremento angular, el TNC no tiene en
cuenta el Ángulo final; el signo del incremento
angular determina la dirección del mecanizado (- =
sentido horario) Campo de introducción -360.000
hasta 360.000
Número de mecanizados Q241: Número de
mecanizados sobre el círculo técnico. Campo de
introducción 1 a 99999
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Bloques NC
53 CYCL DEF 220 FIGURA CIRCULAR
Q216=+50 ;;CENTRO 1ER EJE
Q217=+50 ;;CENTRO 2º EJE
Q244=80 ;DIÁMETRO CÍRCULO
Q245=+0 ;ÁNGULO INICIAL
Q246=+360 ;ÁNGULO FINAL
Q247=+0 ;PASO ANGULAR
Q241=8 ;NÚMERO DE
MECANIZADOS
Q200=2 ;DIST. DE SEGURIDAD
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. DE
SEGURIDAD.
Q301=1 ;IR A ALTURA DE
SEGURIDAD
Q365=0 ;TIPO DE
DESPLAZAMIENTO
