PUNTO DE REFERENCIA CENTRO DE CÍRCULO DE TALADROS
(Ciclo 416, DIN/ISO: G416)
16.10
16
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
465
16.10 PUNTO DE REFERENCIA CENTRO DE
CÍRCULO DE TALADROS (Ciclo 416,
DIN/ISO: G416)
Desarrollo del ciclo

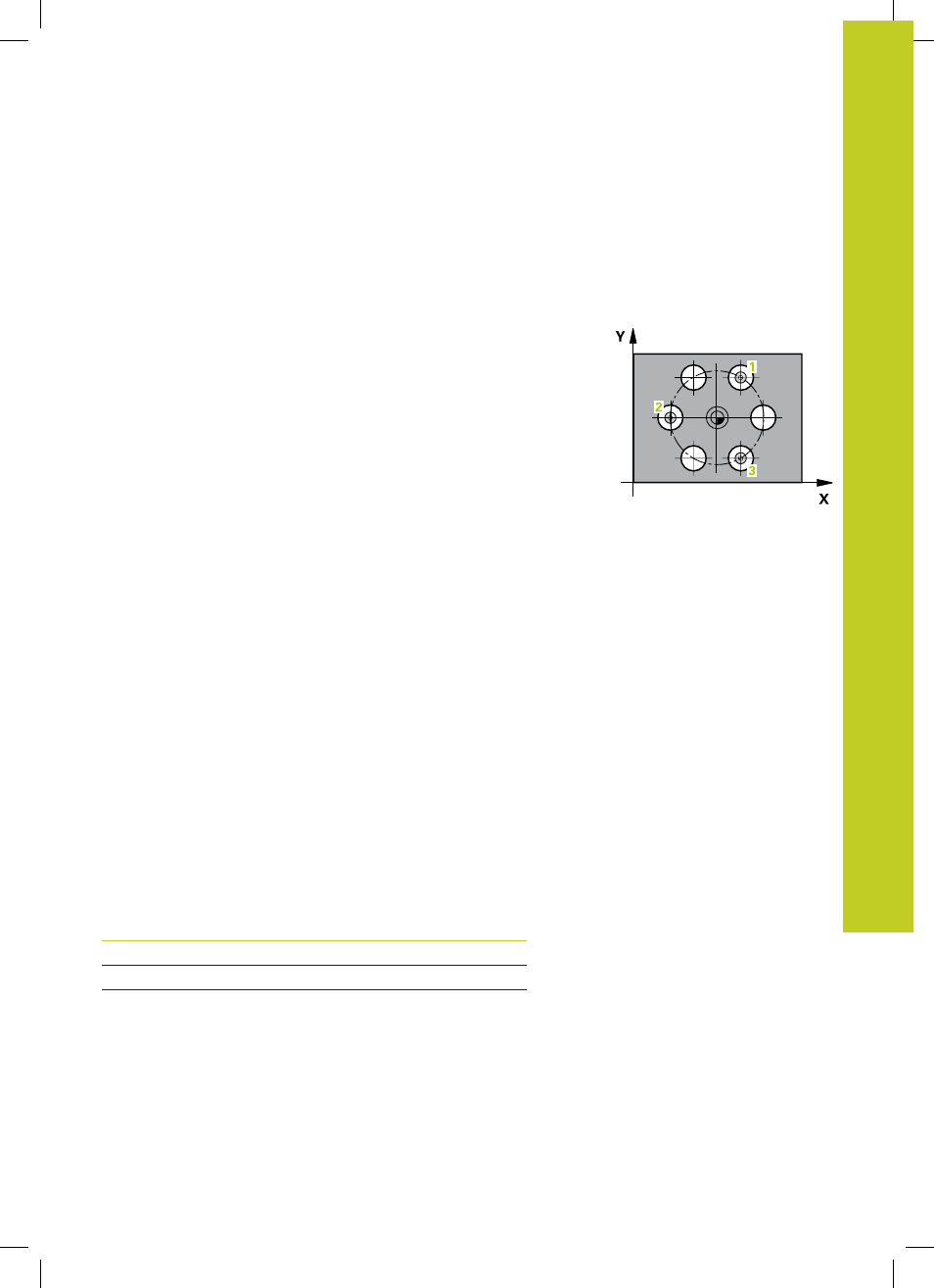

Con el ciclo de palpación 416 se calcula el centro de un círculo de
taladros mediante la medición de tres taladros y se fija dicho centro
como punto de referencia. Si se desea, el TNC también puede
escribir el punto central en una tabla de puntos cero o en una tabla
de presets.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", Página 400) en el centro introducido del
primer taladro 1 .
2 A continuación, el palpador se desplaza a la altura de medición
introducida y, mediante cuatro palpaciones, determina el centro
del primer taladro
3 A continuación, el palpador vuelve a la altura segura y se
posiciona en el centro introducido del segundo taladro 2
4 El TNC desplaza el palpador a la altura de medición introducida
y, mediante cuatro palpaciones, determina el centro del
segundo taladro
5 A continuación, el palpador vuelve a la altura segura y se
posiciona en el centro introducido del tercer taladro 3
6 El TNC desplaza el palpador a la altura de medición introducida
y, mediante cuatro palpaciones, determina el centro del tercer
taladro
7 Finalmente, el TNC posiciona de nuevo el palpador en la
altura segura y procesa el punto de referencia determinado,
en función de los parámetros de ciclo Q303 y Q305 (ver
"Correspondencias de todos los ciclos de palpación para fijar el
punto de ref.", Página 429) y memoriza los valores reales en los
parámetros Q que se listan a continuación
8 Si se desea, el TNC determina a continuación, en un proceso de
palpación separado, además el punto de referencia en el eje del
palpador
Número de
parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real centro eje secundario
Q153 Valor real del diámetro del círculo de
taladros
