Ciclos de mecanizado: Cajera de contorno

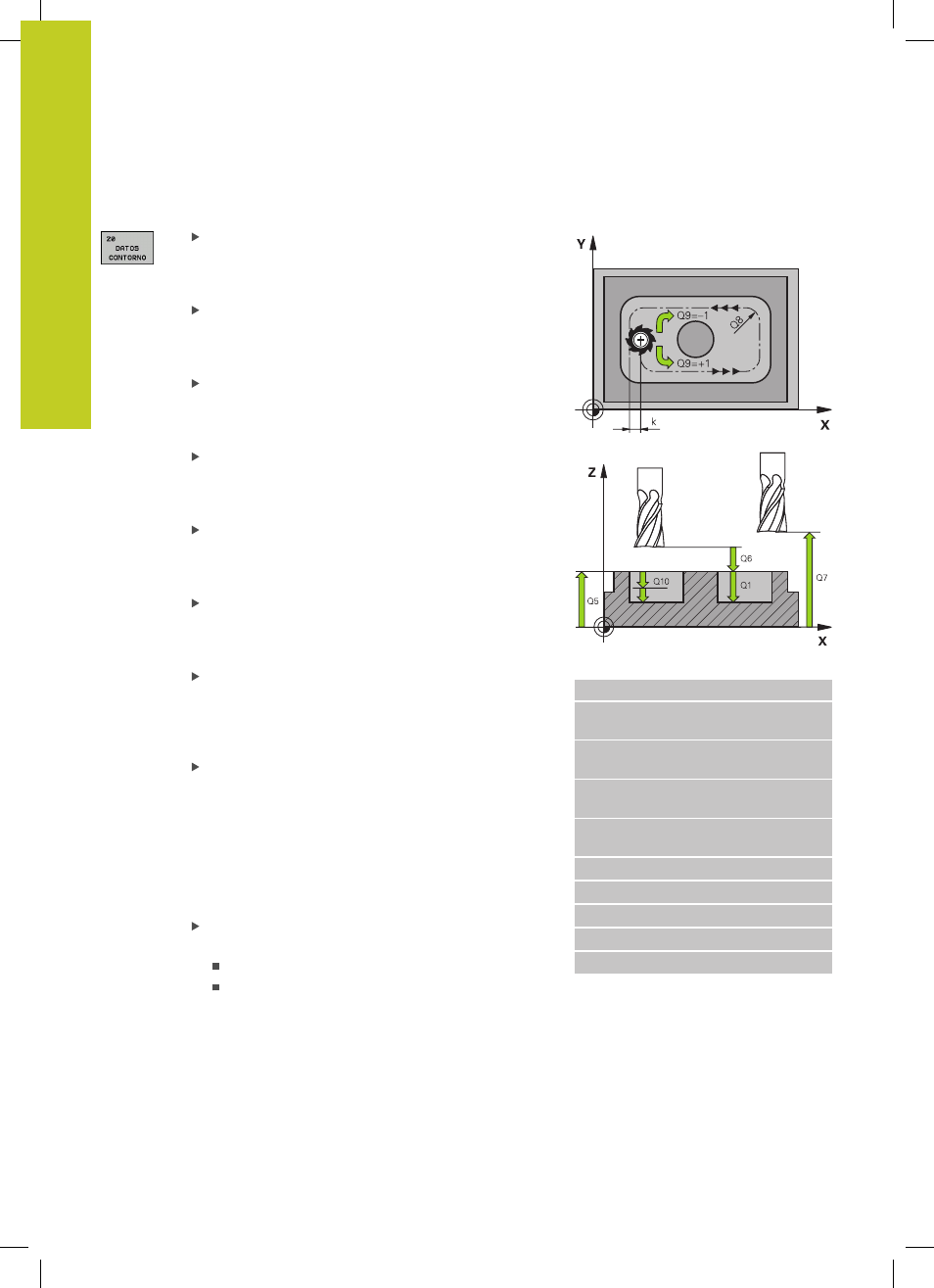

7.4 DATOS DEL CONTORNO (Ciclo 20, DIN/ISO: G120)
7
188
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
Profundidad de fresado Q1 (valor incremental):
Distancia entre la superficie de la pieza y la base
de la cajera Campo de introducción -99999,9999 a
99999,9999
Factor de
solapamiento en la trayectoria Q2:
Q2 x radio de la herramienta. da como resultado
la aproximación lateral k. Campo de introducción
-0,0001 a 1,9999
Sobremedida del acabado lateral Q3 (valor
incremental): Sobremedida de acabado en el
plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Sobremedida de acabado en profundidad Q4
(valor incremental): Sobremedida de acabado para la
profundidad. Campo de introducción -99999,9999 a
99999,9999
Coordenada de la superficie de la pieza Q5 (valor
absoluto): Coordenada absoluta de la superficie
de la pieza. Campo de introducción -99999,9999 a
99999,9999
Distancia de seguridad Q6 (valor incremental):
distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
Altura de seguridad Q7 (valor absoluto): Altura
absoluta, en la cual no se puede producir ninguna
colisión con la pieza (para posicionamiento
intermedio y retroceso al final del ciclo). Campo de
introducción -99999,9999 a 99999,9999
Radio de redondeo interior Q8: Radio de redondeo
en "esquinas" interiores; el valor introducido se
refiere a la trayectoria del centro de la hta. y se
utiliza para calcular movimientos de desplazamiento
más suaves entre los elementos del contorno.
¡Q8 no es un radio que el TNC inserta como
elemento de contorno separado entre los
elementos programados!
Campo de entrada: 0 a
99999,9999
¿Sentido de giro ? Q9: Dirección de mecanizado
para cajeras
Q9 = -1 contramarcha para cajera e isla
Q9 = +1 marcha síncrona para cajera e isla
En una interrupción del programa se pueden comprobar y si es
preciso sobreescribir los parámetros del mecanizado
Bloques NC
57 CYCL DEF 20 DATOS DEL CONTORNO
Q1=-20 ;PROFUNDIDAD DE
FRESADO
Q2=1 ;SOLAPE DE
TRAYECTORIA
Q3=+0.2 ;SOBREMEDIDA
LATERAL
Q4=+0.1 ;PROFUNDIDAD DE
SOBREMEDIDA
Q5=+30 ;COOR. SUPERFICIE
Q6=2 ;DIST. DE SEGURIDAD
Q7=+80 ;ALTURA SEGURA
Q8=0.5 ;RADIO DE REDONDEO
Q9=+1 ;SENTIDO DE GIRO
