HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manual (Página 388)

Ciclos: Tornear

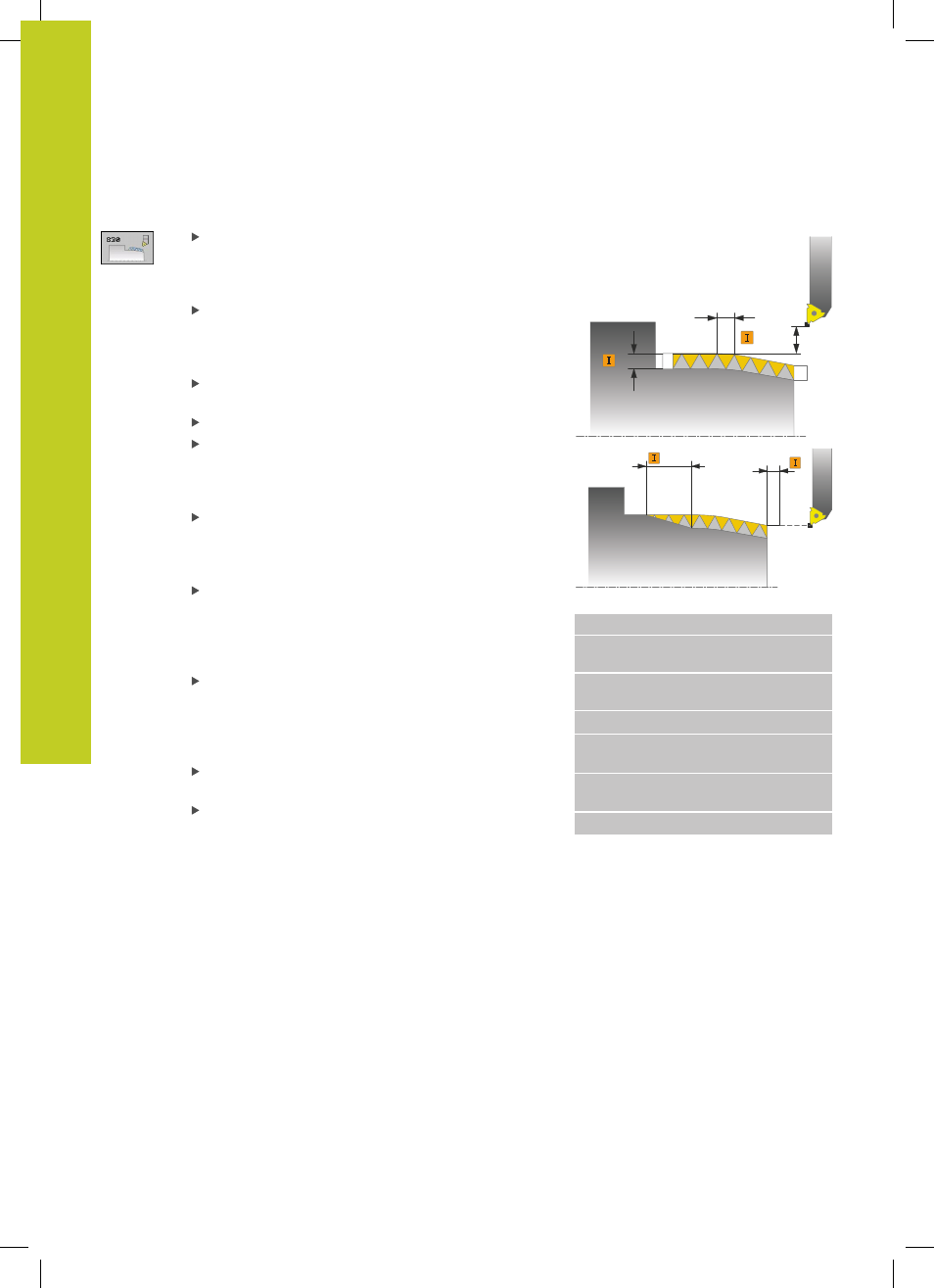

13.30 ROSCA PARALELA AL CONTORNO
(Ciclo 830, DIN/ISO: G830)
13
388
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
Posición de la rosca Q471: Fijar la posición de la
rosca:
0 : Rosca exterior
1 : Rosca interior
Orientación de la rosca Q461: Fijar la dirección del
paso de rosca:
0 : Longitudinal (paralela al eje giratorio)
1 : Transversal (perpendicular al eje giratorio)
Distancia de seguridad Q460: distancia de
seguridad vertical al paso de rosca.
Paso de rosca Q472: paso de la rosca
Profundidad de rosca Q473 (incremental):
Profundidad de la rosca. Con introducción 0, el
control supone la profundidad a base del paso para
una rosca métrica.
Fin de rosca Q474 (incremental): Longitud de la
distancia en la que al final de la rosca se realiza una
elevación desde la posición de aproximación actual
al diámetro de rosca Q460.
Distancia de arranque Q465 (incremental):
Longitud de distancia en dirección del paso en la
que se aceleran los ejes de avance a la velocidad
necesaria. La distancia de arranque se encuentra
fuera del contorno de rosca definido.
Distancia de rebosamiento Q466: Longitud
de distancia en dirección del paso en la que se
desaceleran los ejes de avance. La distancia de
rebosamiento se encuentra dentro del contorno de
rosca definido.
Profundidad de corte máx. Q463: aproximación
máx. vertical al paso de rosca.
Ángulo de aproximación Q467: ángulo en el que
se realiza la aproximación Q463. El ángulo de
referencia es paralelo al paso de rosca.
Q460
Q472
Q473
Q465
Q474
Frases NC
9 CYCL DEF 14.0 CONTORNO
10 CYCL DEF 14.1 LABEL DE
CONTORNO2
11 CYCL DEF 830 ROSCADO PARALELO
AL CONTORNO
Q471=+0 ;POSICIÓN DE ROSCA
Q461=+0 ;ORIENTACIÓN DE
ROSCA
Q460=+2 ;DISTANCIA DE
SEGURIDAD
Q472=+2 ;PASO DE ROSCA
