Ciclos de mecanizado: Planeado
10.4 PLANEAR CON FRESA (Ciclo 232, DIN/ISO: G232)
10
244
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

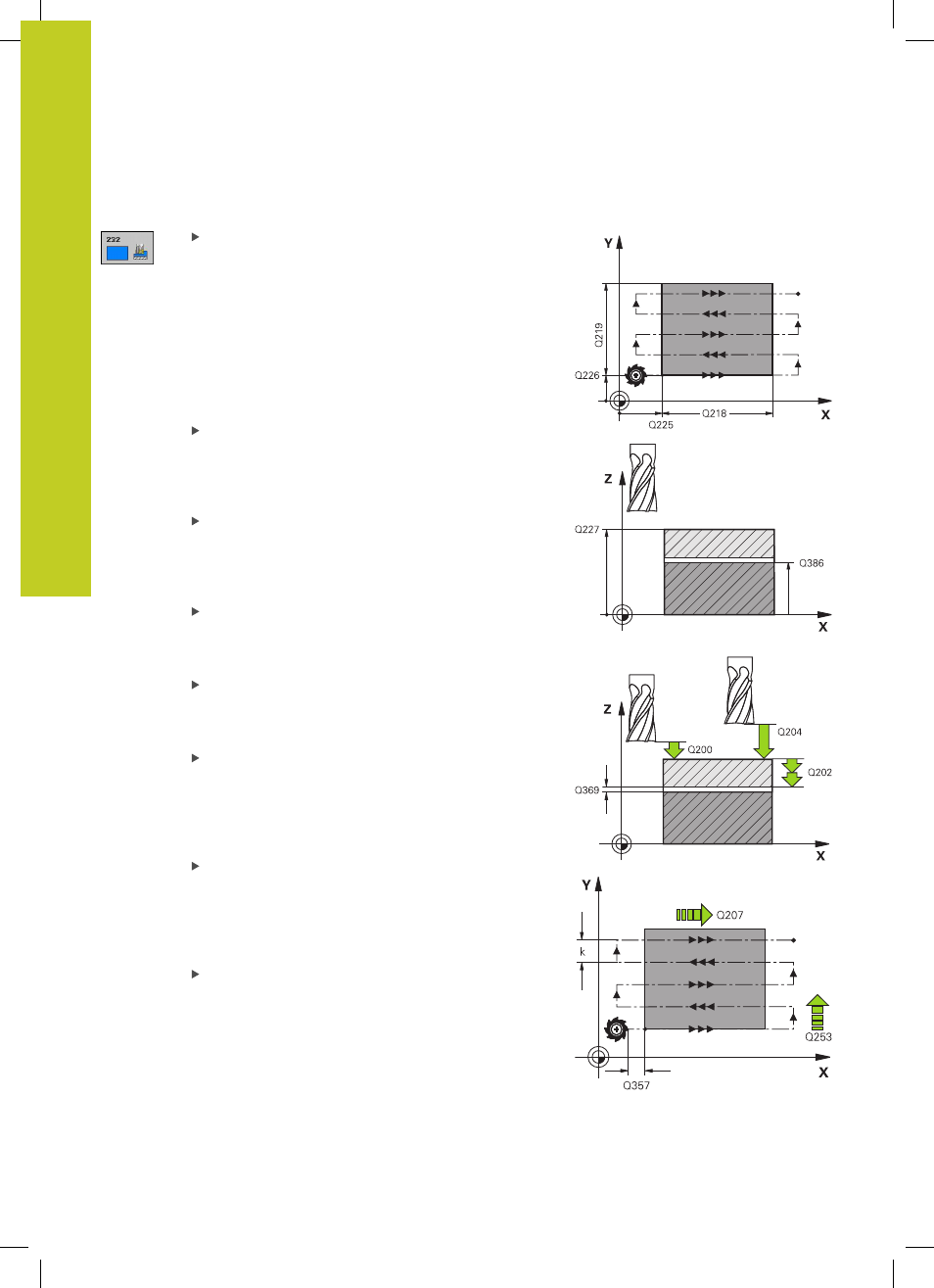

Parámetros de ciclo
Estrategia de mecanizado (0/1/2) Q389:
Determinar cómo debe mecanizar el TNC la
superficie:
0 : Mecanizar en forma de meandro, incremento
lateral con avance de posicionamiento por fuera de
la superficie a mecanizar
1 : Mecanizar en forma de meandro, incremento
lateral con avance de fresado por dentro de la
superficie a mecanizar
2 : mecanizar línea a línea, retroceso e incremento
lateral con avance de posicionamiento
Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie
a mecanizar en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie
a mecanizar en el eje transversal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
Punto de partida del 3er. eje Q227 (absoluto):
Coordenada de la superficie de la pieza, a partir de
la cual se deben calcular las aproximaciones. Campo
de introducción -99999,9999 a 99999,9999
Punto final del 3er. eje Q386 (absoluto):
Coordenada en el eje de la herramienta sobre la que
se debe realizar el fresado plano de la superficie.
Campo de introducción -99999,9999 a 99999,9999
Longitud lado 1 Q218 (valor incremental): Longitud
de la superficie a mecanizar en el eje principal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera trayectoria de
fresado referida al
punto de partida del 1er. eje.
Campo de introducción -99999,9999 a 99999,9999
Longitud lado 2 Q219 (valor incremental): Longitud
de la superficie a mecanizar en el eje transversal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera aproximación
transversal referida al
punto de partida del 2º eje.
Campo de introducción -99999,9999 a 99999,9999
Profundidad de aproximación máxima Q202
(incremental): Medida a la que la herramienta
correspondiente se aproxima como máximo .
El TNC calcula la profundidad de aproximación
real de la diferencia entre el punto final y el de
arranque en el eje de la herramienta – considerando
la sobremedida de acabado – de tal forma
que se mecanicen con la misma profundidad
de aproximación. Campo de introducción 0 a
99999,9999
