TORNEADO DE TRONZADO CONTORNO AXIAL
(Ciclo 850, DIN/ISO: G850)
13.21
13
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
355
13.21 TORNEADO DE TRONZADO
CONTORNO AXIAL
(Ciclo 850, DIN/ISO: G850)

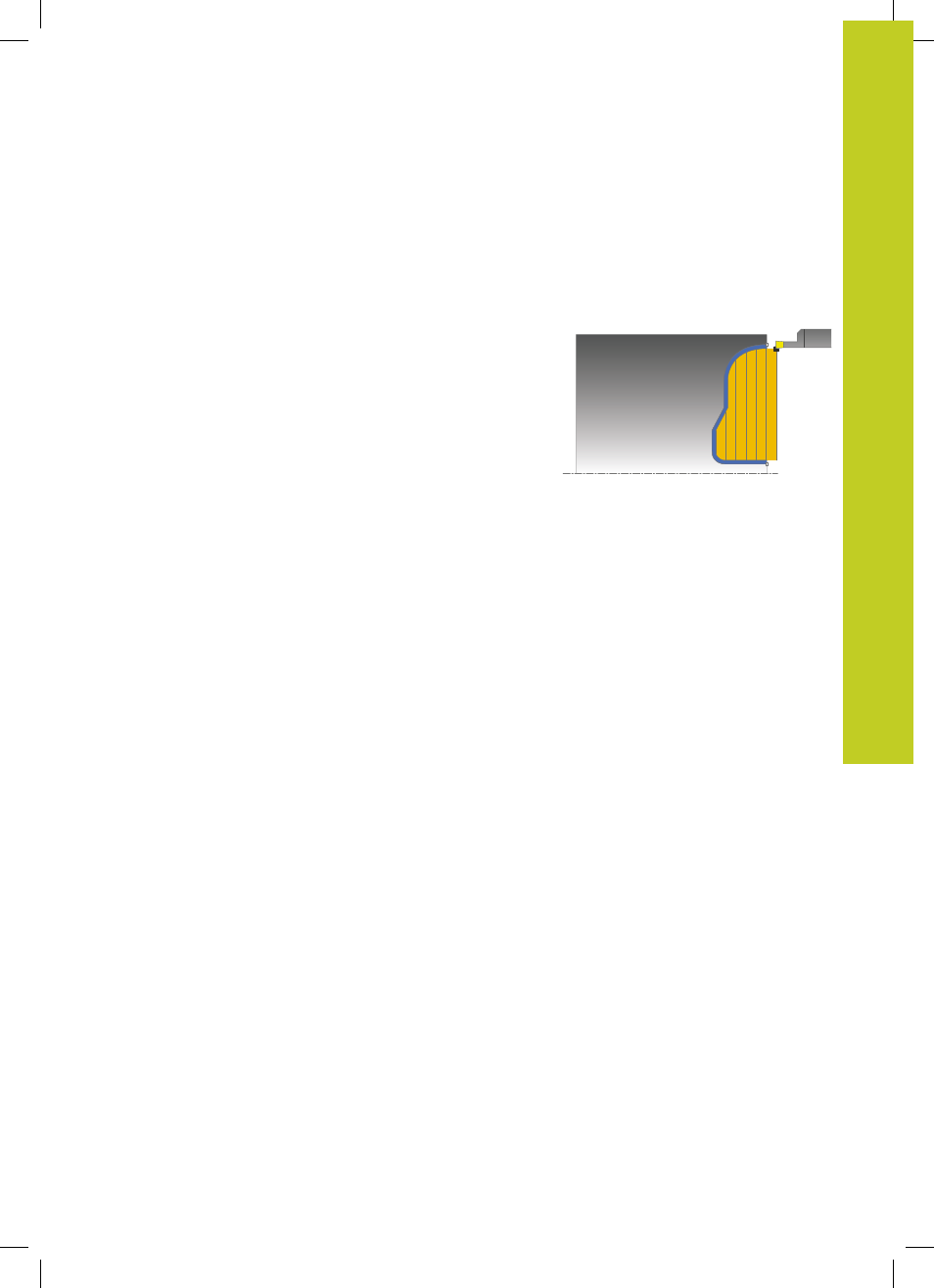

Aplicación
Con este ciclo se puede realizar torneado de tronzado de
ranuras en ángulo recto, con una forma cualquiera, en la
dirección longitudinal. En el torneado de tronzado se ejecuta
alternativamente un movimiento de tronzado a la profundidad de
aproximación seguido de un movimiento de desbaste.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el punto inicial del contorno es más grande que el
punto final del contorno, el ciclo realiza un mecanizado exterior. Si
el punto inicial del contorno es más pequeño que el punto final, el
ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de
herramienta en la llamada del ciclo. Si la coordenada Z del punto
inicial es más pequeña que el punto inicial del contorno, el TNC
posiciona la herramienta en la coordenada Z al punto inicial de
contorno e inicia el ciclo desde allí.
1 El TNC posiciona la herramienta en marcha rápida en la
coordenada X (primer posición de punzonado).
2 El TNC ejecuta un movimiento de punzonado hasta la primera
profundidad de aproximación.
3 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección longitudinal con el avance definido Q478.
4 En el caso de que en el ciclo se haya seleccionado únicamente
una dirección de mecanizado Q507=1, el TNC retira la
herramienta la distancia de seguridad, retrocede en marcha
rápida y vuelve a recorrer el contorno con el avance definido.
Con la dirección de mecanizado
Q507=0 la aproximación se
ejecuta en ambos lados. .
5 La herramienta penetra hasta la profundidad de aproximación
siguiente.
6 El TNC repite este proceso (2 a 4) hasta haber alcanzado la
profundidad de ranura.
7 El TNC posiciona la herramienta haciéndola retroceder la
distancia de seguridad y ejecuta un movimiento de tronzado en
ambas paredes laterales.
8 El TNC hace retroceder la herramienta hasta el punto inicial del
ciclo en marcha rápida.
