Ciclos: Tornear
13.23 PUNZONAR RADIAL AMPLIADO
(Ciclo 862, DIN/ISO: G862)
13
362
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
13.23 PUNZONAR RADIAL AMPLIADO
(Ciclo 862, DIN/ISO: G862)
Aplicación
Con este ciclo se pueden punzonar radialmente ranuras. Volumen
de funciones ampliado:
En el principio y final del contorno se puede añadir una fase o
redondeo
En el ciclo se pueden definir ángulos para las paredes laterales
de la ranura
En las esquinas del contorno se pueden añadir radios
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el diámetro inicial
Q491 es más grande que el
diámetro final Q493, el ciclo realiza un mecanizado exterior. Si el
diámetro inicial Q491 es más pequeño que el diámetro final Q493,
el ciclo realiza un mecanizado interior.

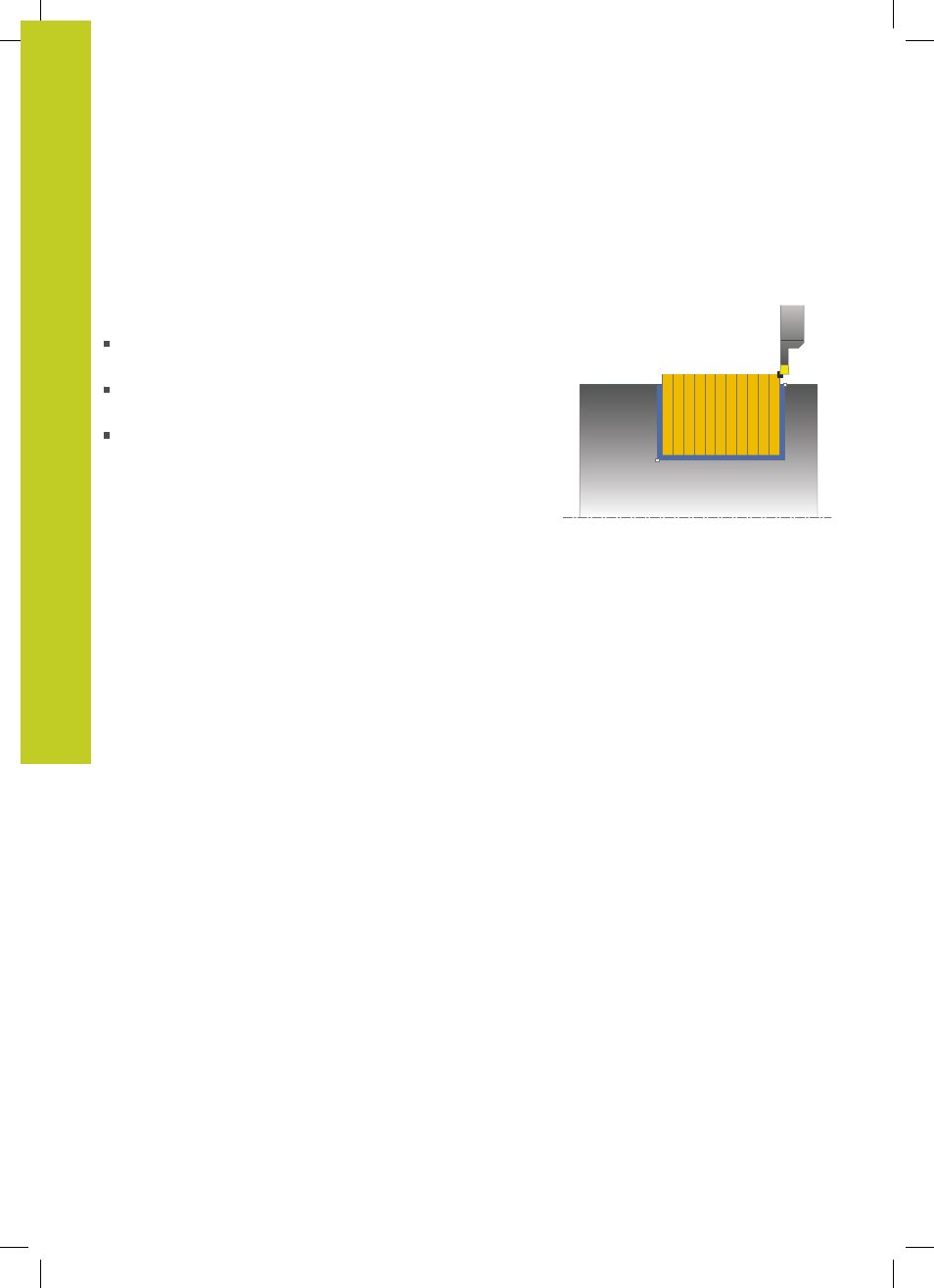

Realización del ciclo desbaste
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
2 El TNC mecaniza con desprendimiento de viruta la zona entre la
posición inicial y el punto final en dirección axial con el avance
definido
Q478.
3 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
4 El TNC repite este proceso (1 a 3) hasta que se ha alcanzado la
anchura de ranura.
5 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
