Ciclos de mecanizado: Cajera de contorno con fórmula de contorno
9.1 Ciclos SL con fórmulas de contorno complejas
9
220
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
9.1 Ciclos SL con fórmulas de contorno
complejas

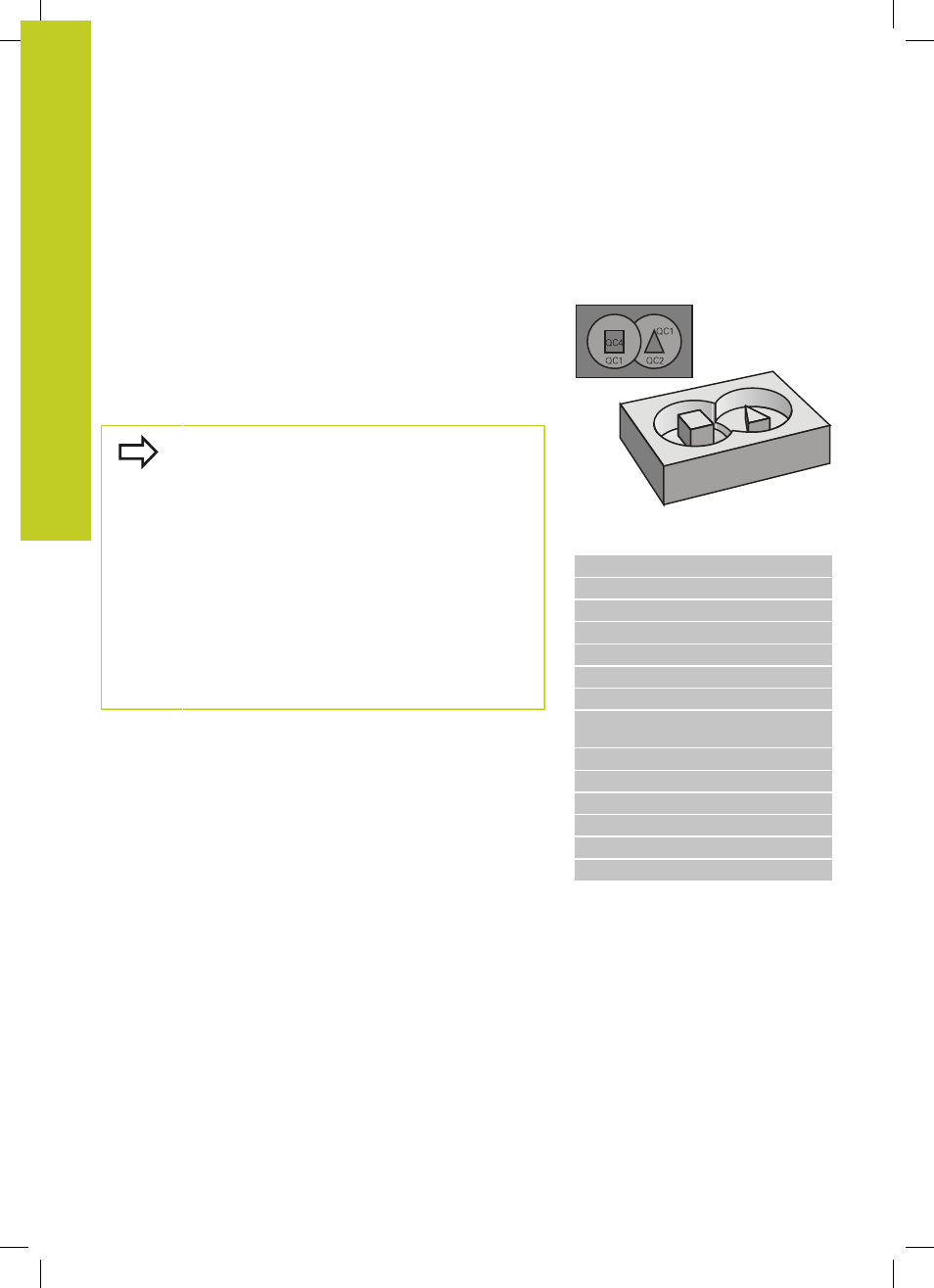

Nociones básicas
Con los ciclos SL y las fórmulas de contorno complejas se fijan
contornos complejos a partir de contornos parciales (cajeras o
islas). Los subcontornos (datos geométricos) se introducen como
subprogramas. De este modo es posible volver a emplear todos los
contornos parciales cuando se desee. El TNC calcula el contorno total
a partir de los contornos parciales seleccionados, que se unen unos a
otros mediante una fórmula de contorno.
La memoria para un ciclo SL (todos los programas de
descripción de contorno) se limita a un máximo de 128
contornos . El número de los elementos del contorno
posibles depende del tipo de contorno (interior/exterior)
y del número de descripciones de contorno, y asciende
a un máximo de 16384 elementos de contorno.
Los ciclos SL con fórmula de contorno presuponen
una construcción de programa estructurada y ofrecen
la posibilidad de almacenar contornos repetidos
en programas individuales. Mediante la fórmula de
contorno se liga un subcontorno con un contorno total
y se establece si se trata de una cajera o de una isla.
La función de ciclos SL con fórmula de contorno divide
la superficie de manejo del TNC en varias zonas y sirve
de base para desarrollos extensos.
Esquema: procesar con ciclos SL y
fórmulas del contorno complejas
0 BEGIN PGM CONTORNO MM
...
5 SEL CONTOUR “MODEL“
6 CYCL DEF 20 DATOS CONTORNO...
8 CYCL DEF 22 BROCHAR...
9 CYCL CALL
...
12 CYCL DEF 23 ACABADO
PROFUNDIDAD...
13 CYCL CALL
...
16 CYCL DEF 24 ACABADO LATERAL...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM CONTORNO MM
