Ciclos de palpación: Controlar las piezas automáticamente

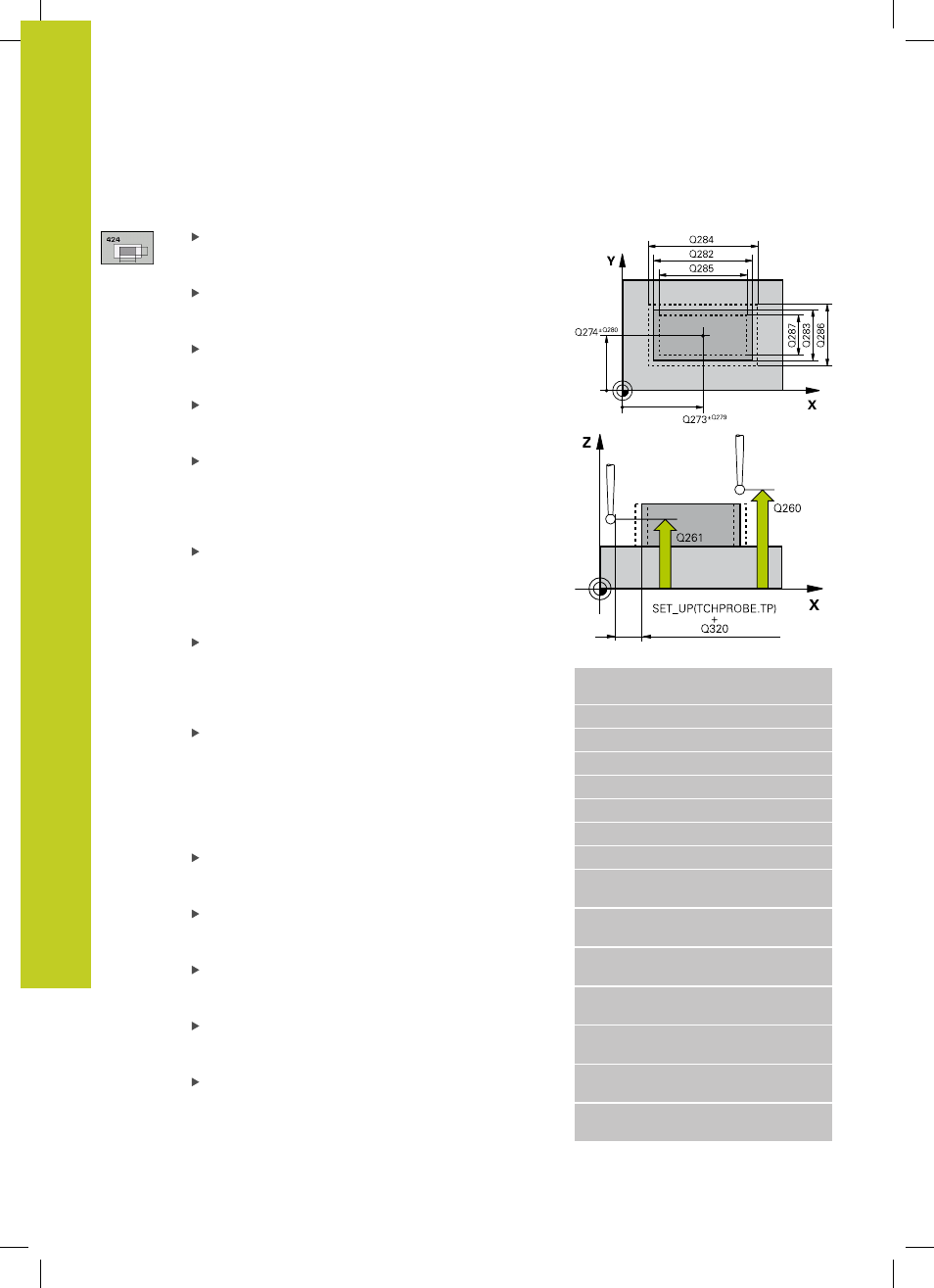

17.8 MEDIR RECTÁNGULO EXTERIOR (Ciclo 424; DIN/ISO: G424)
17
506
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
centro 2º eje Q274 (valor absoluto): centro de la isla
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
Longitud lado 1 Q282: longitud de la isla, paralela
al eje principal del plano de mecanizado. Campo de
introducción 0 a 99999,9999
Longitud lado 2 Q283: longitud de la isla, paralela
al eje auxiliar del plano de mecanizado. Campo de
introducción 0 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Cota máxima longitud lado 1 Q284: longitud
máxima admisible de la isla. Campo de introducción
0 a 99999,9999
Cota mínima longitud lado 1 Q285: longitud
mínima admisible de la isla. Campo de introducción
0 a 99999,9999
Cota máxima longitud lado 2 Q286: anchura
máximo admisible de la isla. Campo de introducción
0 a 99999,9999
Cota mínima longitud lado 2 Q287: anchura
mínima admisible de la isla. Campo de introducción
0 a 99999,9999
Valor tolerancia centro 1er eje Q279: desviación
admisible de la posición en el eje principal del
plano de mecanizado. Campo de introducción 0 a
99999,9999
Frases NC
5 TCH PROBE 424 MEDIR RECTÁNGULO
EXTERIOR
Q273=+50 ;CENTRO 1ER EJE
Q274=+50 ;CENTRO 2º EJE
Q282=75 ;LONGITUD LADO 1
Q283=35 ;LONGITUD LADO 2
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q284=75,1 ;MEDIDA MÁXIMA LADO
1
Q285=74,9 ;MEDIDA MÍNIMA LADO
1
Q286=35 ;MEDIDA MÁXIMA LADO
2
Q287=34,95 ;MEDIDA MÍNIMA LADO
2
Q279=0,1 ;TOLERANCIA 1ER
CENTRO
Q280=0,1 ;TOLERANCIA 2º
CENTRO
