MEDIR ÁNGULO (Ciclo 420; DIN/ISO: G420) 17.4
17
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
491

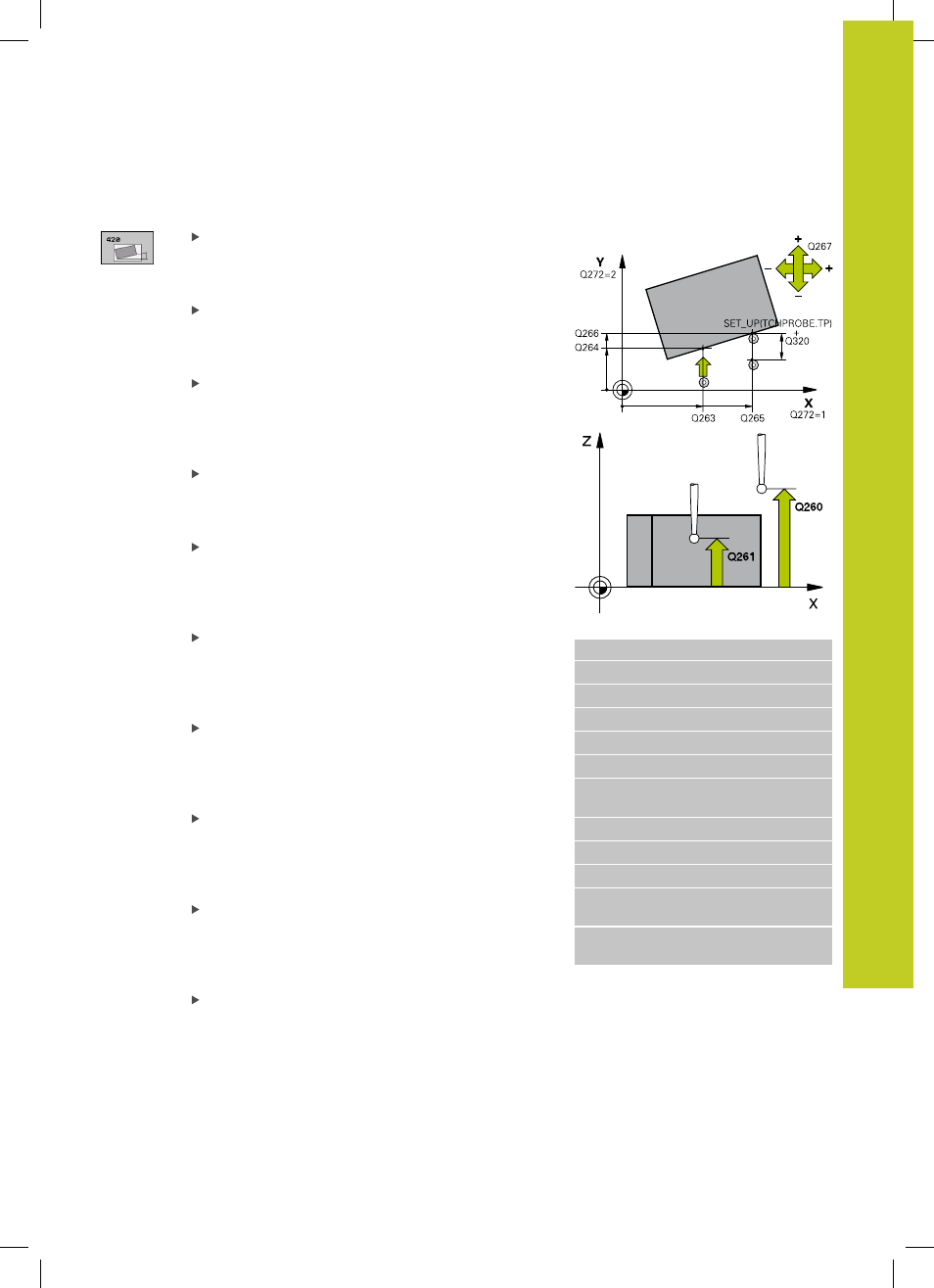

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
2º punto de medición del 1er eje Q265 (valor
absoluto): coordenada del segundo punto
de palpación en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el
eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Eje de medición Q272: eje, en el que se debe
realizar la medición:
1 : Eje principal = Eje de medición
2 : Eje secundario = Eje de medición
3 : Eje de palpación = Eje de medición
Dirección de desplazamiento 1 Q267: dirección en
la que el palpador debe desplazarse hasta llegar a la
pieza:
-1 : dirección de desplazamiento negativa
+1 :dirección de desplazamiento positiva
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
hasta 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Frases NC
5 TCH PROBE 420 MEDIR ÁNGULO
Q263=+10 ;1ER PUNTO 1ER EJE
Q264=+10 ;1ER PUNTO 2º EJE
Q265=+15 ;2º PUNTO 1ER EJE
Q266=+95 ;2º PUNTO 2º EJE
Q272=1 ;EJE DE MEDICIÓN
Q267=-1 ;DIRECCIÓN DE
DESPLAZAMIENTO
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+10 ;ALTURA SEGURA
Q301=1 ;DESPLAZAR HASTA
ALTURA SEGURA
Q281=1 ;PROTOCOLO DE
MEDICIÓN
