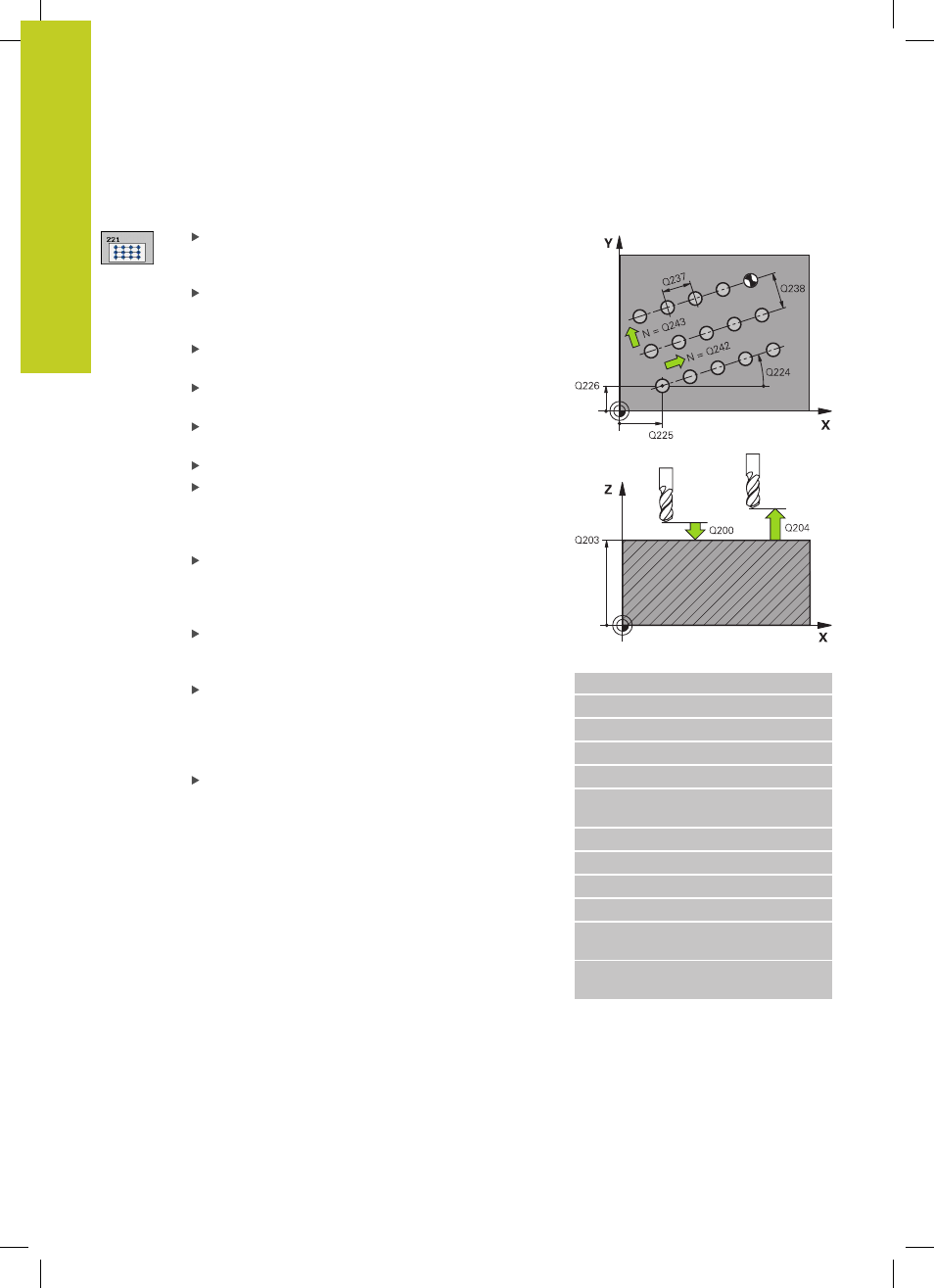

FIGURA DE PUNTOS SOBRE LÍNEAS (Ciclo 221, DIN/ISO: G221)
6
176
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
Punto inicial 1er eje Q225 (valor absoluto):
coordenada del punto de partida en el eje principal
del plano de mecanizado
Punto inicial 2º eje Q226 (valor absoluto):
coordenadas del punto inicial en el eje transversal
del plano de mecanizado
Distancia 1er eje Q237 (valor incremental):
distancia entre los diferentes puntos de la línea
Distancia 2º eje Q238 (valor incremental): distancia
entre las diferentes líneas
Número de columnas Q242: número de
mecanizados sobre una línea
Número de líneas Q243: número de líneas
Posición angular Q224 (valor absoluto): ángulo,
según el cual se gira toda la disposición de la figura;
el centro de giro se encuentra en el punto de
partida.
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Desplazar hasta la altura de seguridad Q301:
determinar cómo debe ser desplazada la
herramienta entre los mecanizados:
0
: Desplazar entre los mecanizados hasta la
distancia de seguridad
1
: Desplazar entre los mecanizados a la 2ª distancia
de seguridad
Bloques NC
54 CYCL DEF 221 LÍNEAS DE LA FIGURA
Q225=+15
;PUNTO INICIAL 1ER EJE
Q226=+15
;PUNTO INICIAL 2º EJE
Q237=+10
;DISTANCIA AL 1ER EJE
Q238=+8
;DISTANCIA AL 2º EJE
Q242=6
;NÚMERO DE
COLUMNAS
Q243=4
;NÚMERO DE FILAS
Q224=+15
;POSICIÓN DE GIRO
Q200=2
;DIST. DE SEGURIDAD
Q203=+30
;COORD. SUPERFICIE
Q204=50
;2ª DIST. DE
SEGURIDAD.
Q301=1
;IR A ALTURA DE
SEGURIDAD
