TALADRADO PROFUNDO UNIVERSAL (Ciclo 205, DIN/ISO: G205) 3.8
3
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
89

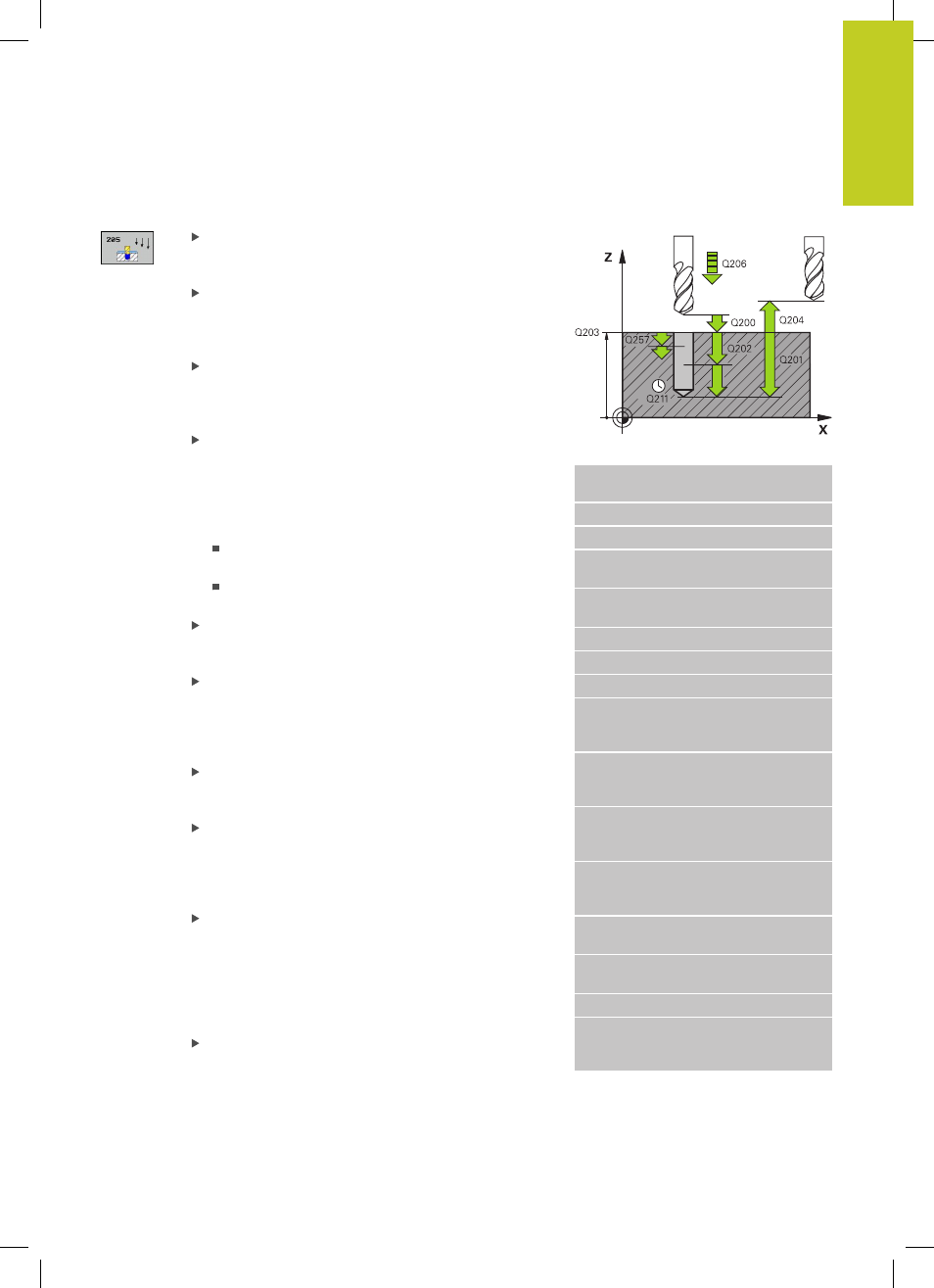

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza Campo de introducción 0 a 99999,9999
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro). Campo de
introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo
FAUTO, FU
Paso de profundización Q202 (incremental):
Medida a la que la herramienta correspondiente se
aproxima. Campo de introducción 0 a 99999,999. La
profundidad no tiene que ser múltiplo del paso de
profundización. El TNC se desplaza en un sólo paso
de mecanizado a la profundidad total cuando:
El paso de profundización y la profundidad total
son iguales
El paso de profundización es mayor que la
profundidad total
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Valor de reducción Q212 (valor incremental): Valor
según el cual el TNC reduce la profundidad de paso
Q202. Campo de introducción 0 a 99999,9999
Mínima profundidad de paso Q205 (valor
incremental): Si se ha introducido un valor de
reducción, el TNC limita el paso de aproximación al
valor programado en Q205. Campo de introducción
0 a 99999,9999
Distancia de parada previa arriba Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso
del taladro a la profundidad de paso actual; valor
de la primera profundidad de paso. Campo de
introducción 0 a 99999,9999
Distancia de parada previa abajo Q259 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso
del taladro a la profundidad de paso actual; valor
de la última profundidad de paso. Campo de
introducción 0 a 99999,9999
Bloques NC
11 CYCL DEF 205 TALADRADO PROF.
UNIVERSAL
Q200=2 ;DIST. DE SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=100 ;AVANCE DE PASO DE
PROFUNDIZACIÓN
Q202=15 ;PASO DE
PROFUNDIZACIÓN
Q203=+100 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q212=0.5 ;VALOR DE REDUCCIÓN
Q202=3 ;PASO DE
PROFUNDIZACIÓN
MÍNIMO
Q258=0.5 ;DISTANCIA DE
POSICIÓN PREVIA
ARRIBA
Q259=1 ;DISTANCIA DE
POSICIÓN PREVIA
ABAJO
Q257=5 ;PROFUNDIDAD DE
TALADRADO ROTURA
DE VIRUTA
Q256=0.2 ;RETROCESO CON
ROTURA DE VIRUTA
Q211=0.25 ;TIEMPO DE ESPERA
ABAJO
Q379=7.5 ;PUNTO DE PARTIDA
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
