Ciclos de mecanizado: Cajera de contorno con fórmula de contorno
9.1 Ciclos SL con fórmulas de contorno complejas
9
226
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

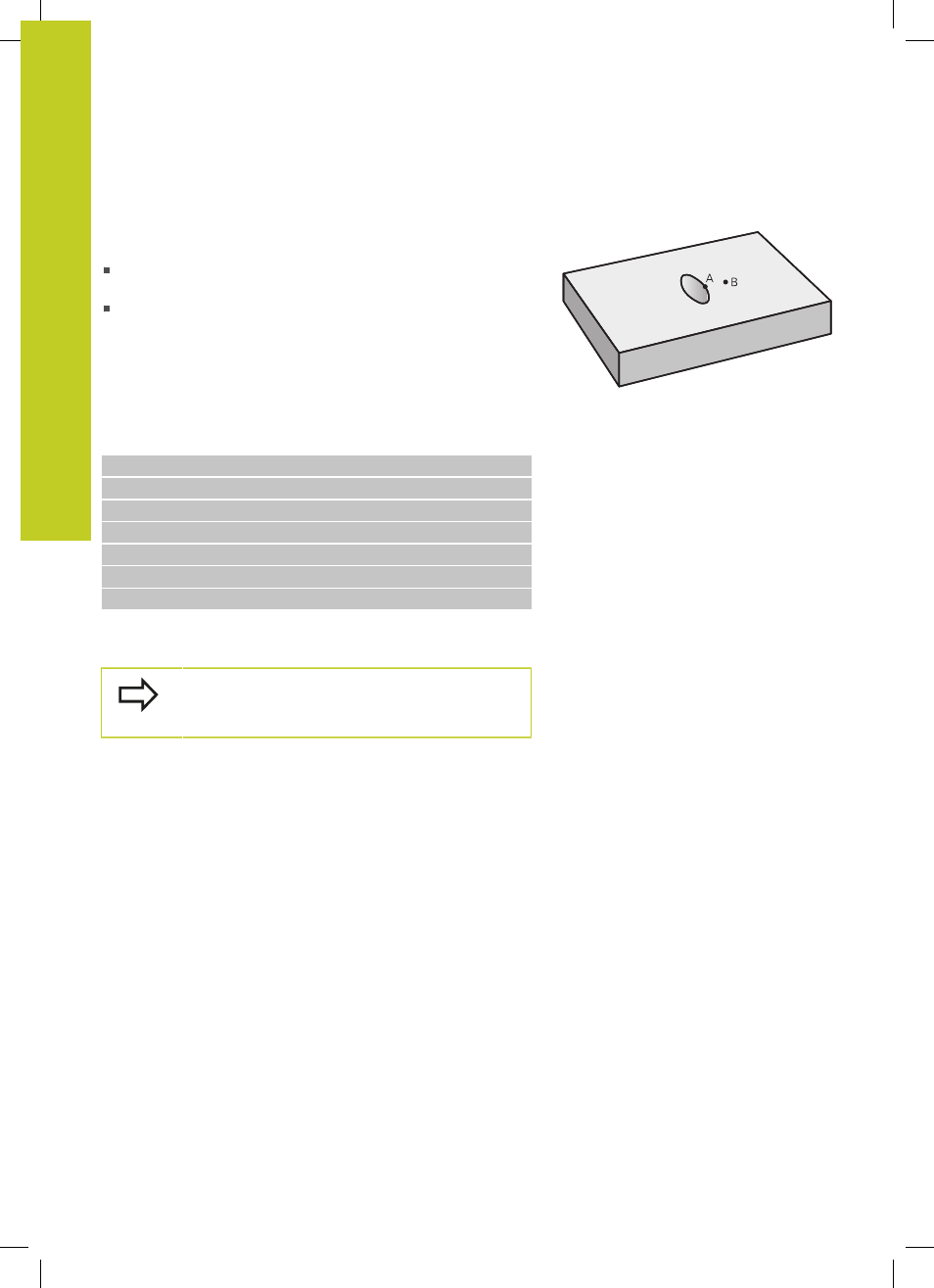

Superficie de la "intersección"
Se mecaniza la parte común de A y B. (Sencillamente las
superficies no comunes permanecen sin mecanizar.)
Las superficies A y B deben estar programadas en programas
separados sin corrección del radio
En la fórmula de contorno las superficies A y B se calculan con
la función "intersección con"
Programa de definición de contorno:
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “CAJERA_A.H“
53 DECLARE CONTOUR QC1 = “CAJERA_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
Ejecutar contorno con los ciclos SL
El mecanizado del contorno completo definido se
realiza con los ciclos SL 20 - 24 (ver "Resumen",
Página 181)
