Ciclos: Tornear
13.24 PUNZONAR CONTORNO RADIAL
(Ciclo 860, DIN/ISO: G860)
13
366
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
13.24 PUNZONAR CONTORNO RADIAL
(Ciclo 860, DIN/ISO: G860)
Aplicación

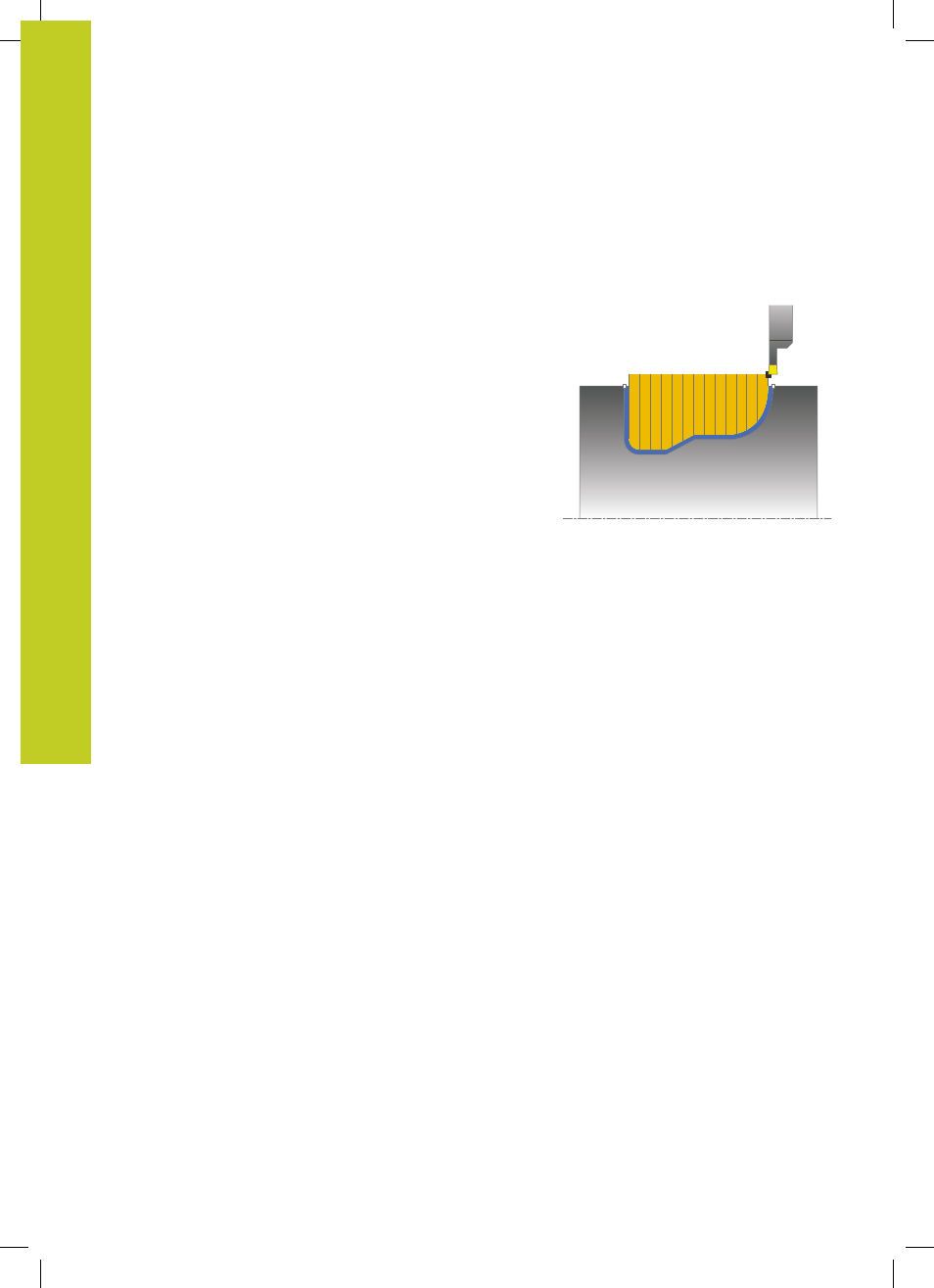

Con este ciclo se pueden punzonar ranuras con cualquier forma
radial.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el punto inicial del contorno es más grande que el
punto final del contorno, el ciclo realiza un mecanizado exterior. Si
el punto inicial del contorno es más pequeño que el punto final, el
ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
1 El TNC posiciona la herramienta en marcha rápida en la
coordenada Z (primer posición de punzonado).
2 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
3 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección radial con el avance definido Q478.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
forma de ranura.
6 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
