ISLA RECTANGULAR (Ciclo 256, DIN/ISO: G256) 5.6
5
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
159

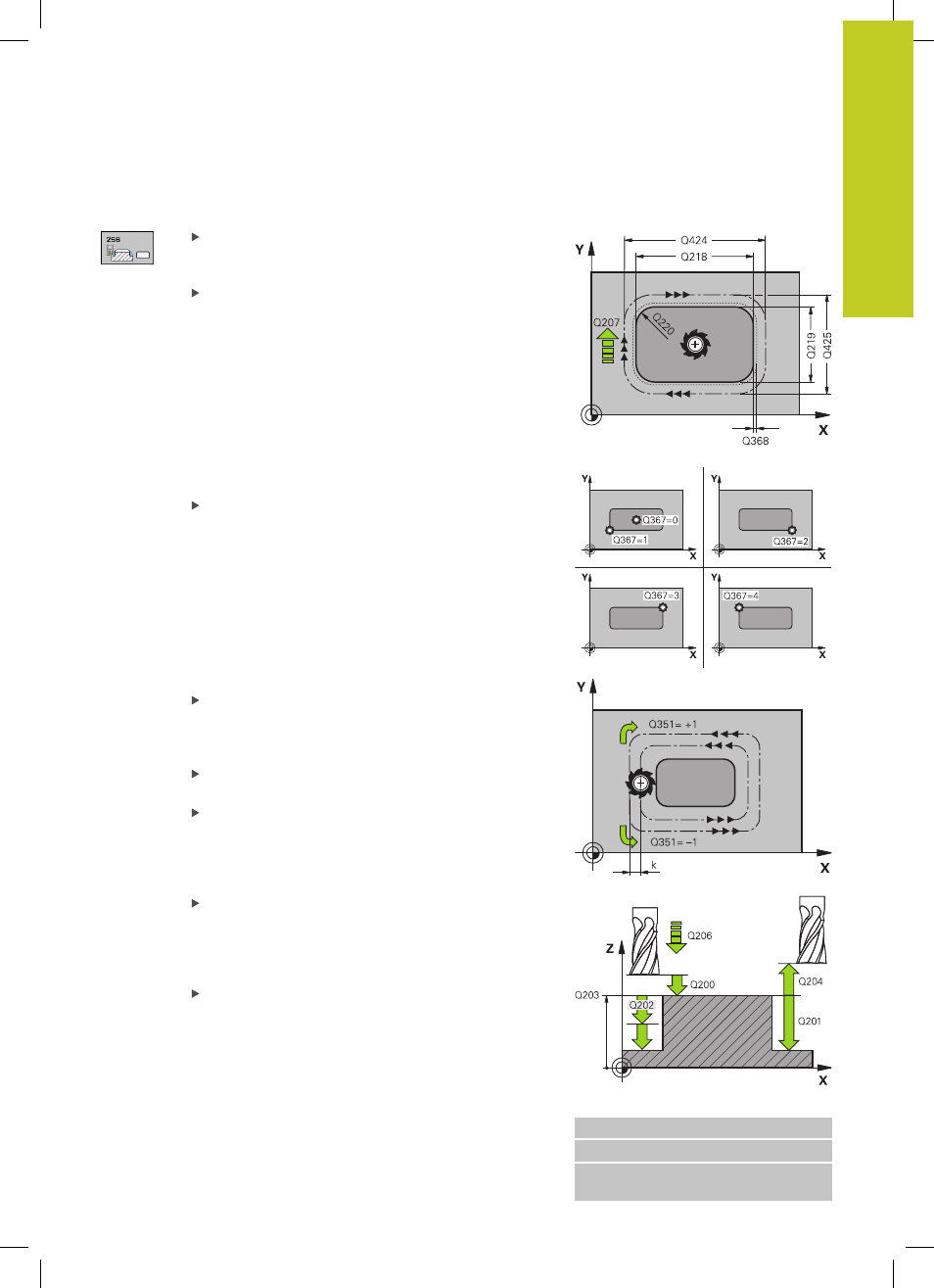

Parámetros de ciclo
Longitud lado 1 Q218: Longitud de la isla, paralela
al eje principal del plano de mecanizado. Campo de
introducción 0 hasta 99999.9999
Dimensión de la pieza en bruto, longitud lateral
1 Q242: longitud de la pieza en bruto de la isla,
paralela al eje principal del plano de mecanizado.
Introducir la
dimensión de la pieza en bruto,
longitud lateral 1 mayor a la longitud lateral 1.
El TNC ejecuta varias aproximaciones laterales,
si la diferencia entre la dimensión de la pieza
en bruto 1 y la dimensión final 1 es mayor a la
aproximación lateral permitida (radio de herramienta
x solapamiento de la trayectoria
Q370). El TNC
siempre calcula una aproximación lateral constante.
Campo de introducción 0 hasta 99999.9999
Longitud lateral 2 Q219: Longitud de la isla,
paralela al eje auxiliar del plano de mecanizado.
Introducir la
dimensión de la pieza en bruto,
longitud lateral 2 mayor a la longitud lateral 2.
El TNC ejecuta varias aproximaciones laterales,
si la diferencia entre la dimensión de la pieza
en bruto 2 y la dimensión final 2 es mayor a la
aproximación lateral permitida (radio de herramienta
x solapamiento de la trayectoria
Q370). El TNC
siempre calcula una aproximación lateral constante.
Campo de introducción 0 hasta 99999.9999
Dimensión de la pieza en bruto, longitud lateral
2 Q425: longitud de la pieza en bruto de la isla,
paralela al eje auxiliar del plano de mecanizado.
Campo de introducción 0 hasta 99999.9999
Radio de la esquina Q220: Radio de la esquina de
la isla. Campo de introducción 0 hasta 99999.9999
Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el
plano de mecanizado, que el TNC permite durante
el mecanizado. Campo de introducción 0 hasta
99999.9999
Posición de giro Q224 (absoluta): Ángulo que gira
el mecanizado completo El centro del giro está
en la posición en la que esté la herramienta en el
momento de llamar al ciclo. Campo de introducción
-360,0000 a 360,0000
Posición de la isla Q367: Posición de la isla referida
a la posición de la herramienta al llamar el ciclo:
0 : Posición de la herramienta = Centro de la isla
1 : Posición de la herramienta = Esquina inferior
izquierda
2 : Posición de la herramienta = Esquina inferior
derecha
3 : Posición de la herramienta = Esquina superior
derecha
4 : Posición de la herramienta = Esquina superior
izquierda
Bloques NC
8CYCL DEF 256 ISLA RECTANGULAR
Q218=60 ;LONGITUD LADO 1
Q424=74 ;MEDIDA DE LA PIEZA
EN BRUTO 1
