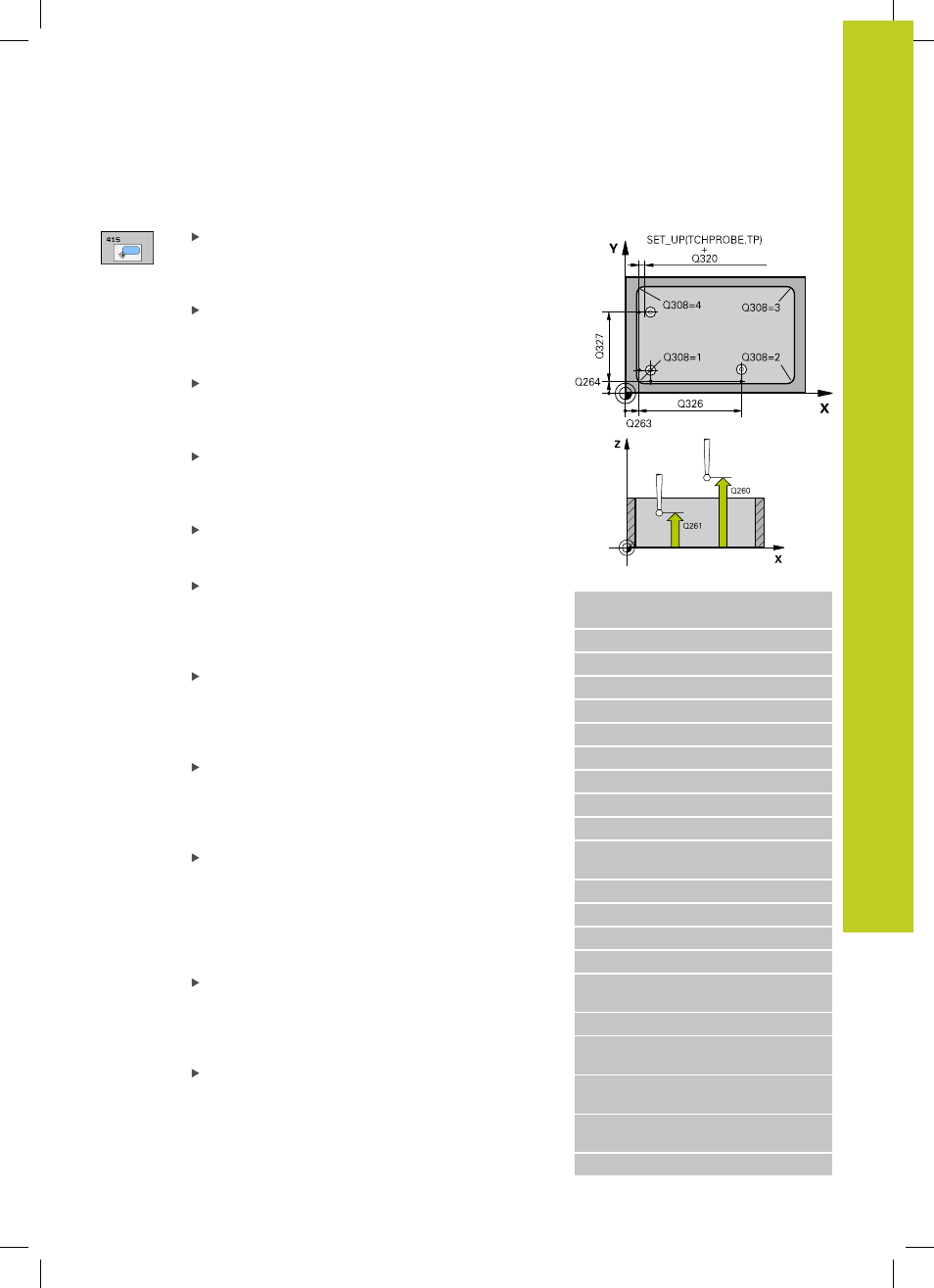

PUNTO DE REFERENCIA ESQUINA EXTERIOR (Ciclo 415, DIN/ISO:

G415)

16.9

16

TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

463

Parámetros de ciclo

1er punto de medición del 1er eje Q263 (valor

absoluto): coordenada del 1er punto de palpación en

el eje principal del plano de mecanizado. Campo de

introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor

absoluto): coordenada del 1er punto de palpación en

el eje auxiliar del plano de mecanizado. Campo de

introducción -99999,9999 a 99999,9999
Distancia 1er eje Q326 (valor incremental):

Distancia entre el primer y el segundo punto

de medición en el eje principal del plano de

mecanizado. Campo de introducción 0 a 99999,9999
Distancia 2º eje Q327 (valor incremental): Distancia

entre el tercer y el cuarto punto de medición en

el eje auxiliar del plano de mecanizado. Campo de

introducción 0 a 99999,9999
Esquina Q308: número de la esquina, en la cual el

TNC debe fijar el punto de referencia. Campo de

introducción 1 a 4
Altura de la medición en el eje del palpador

Q261 (valor absoluto): coordenada del centro de la

bola (=punto de contacto) en el eje de palpación,

desde la cual se quiere realizar la medición. Campo

de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):

Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a

SET_UP (tabla

del sistema de palpación). Campo de introducción 0

a 99999,9999
Altura de seguridad Q260 (valor absoluto):

coordenada en el eje del palpador, en la cual no se

puede producir ninguna colisión entre el palpador

y la pieza. Campo de introducción -99999,9999 a

99999,9999
Desplazamiento a altura de seguridad Q301:

determinar cómo se debe desplazar el palpador

entre los puntos de medición:

0

: desplazarse entre los puntos de medición a la

altura de medición

1

: desplazarse entre los puntos de medición a la

altura de seguridad
Ejecutar giro básico Q304: determinar si el TNC

debe compensar la posición inclinada de la pieza

mediante un giro básico:

0

: No ejecutar ningún giro básico

1

: Ejecutar un giro básico

Número del punto cero en la tabla Q305: indicar el

número en la tabla de puntos cero/tabla de presets,

donde el TNC debe memorizar las coordenadas de

la esquina. En la introducción de Q305=0, el TNC

fija la visualización automática de tal manera que

el nuevo punto de referencia se encuentra en la

esquina. Campo de introducción 0 a 2999

Bloques NC

5 TCH PROBE 415 PUNTO REF. ESQUINA

EXTERIOR

Q263=+37

;1ER PUNTO 1ER EJE

Q264=+7

;1ER PUNTO 2º EJE

Q326=50

;DISTANCIA 1ER EJE

Q296=+95

;3ER PUNTO 1ER EJE

Q297=+25

;2º PUNTO 2º EJE

Q327=45

;DISTANCIA 2º EJE

Q261=-5

;ALTURA DE MEDICIÓN

Q320=0

;DIST. DE SEGURIDAD

Q260=+20

;ALTURA SEGURA

Q301=0

;DESPLAZAR HASTA

ALTURA SEGURA

Q304=0

;GIRO BÁSICO

Q305=7

;Nº EN TABLA

Q331=+0

;PUNTO DE REFERENCIA

Q332=+0

;PUNTO DE REFERENCIA

Q303=+1

;TRANSFERENCIA DEL

VALOR DE MEDIDA

Q381=1

;PALPAR EJE PALPADOR

Q382=+85

;1ª COOR. PARA EJE DE

PALPADOR

Q383=+50

;2ª COOR. PARA EJE DE

PALPADOR

Q382=+0

;3ª COOR. PARA EJE DE

PALPADOR

Q333=+1

;PUNTO DE REFERENCIA
