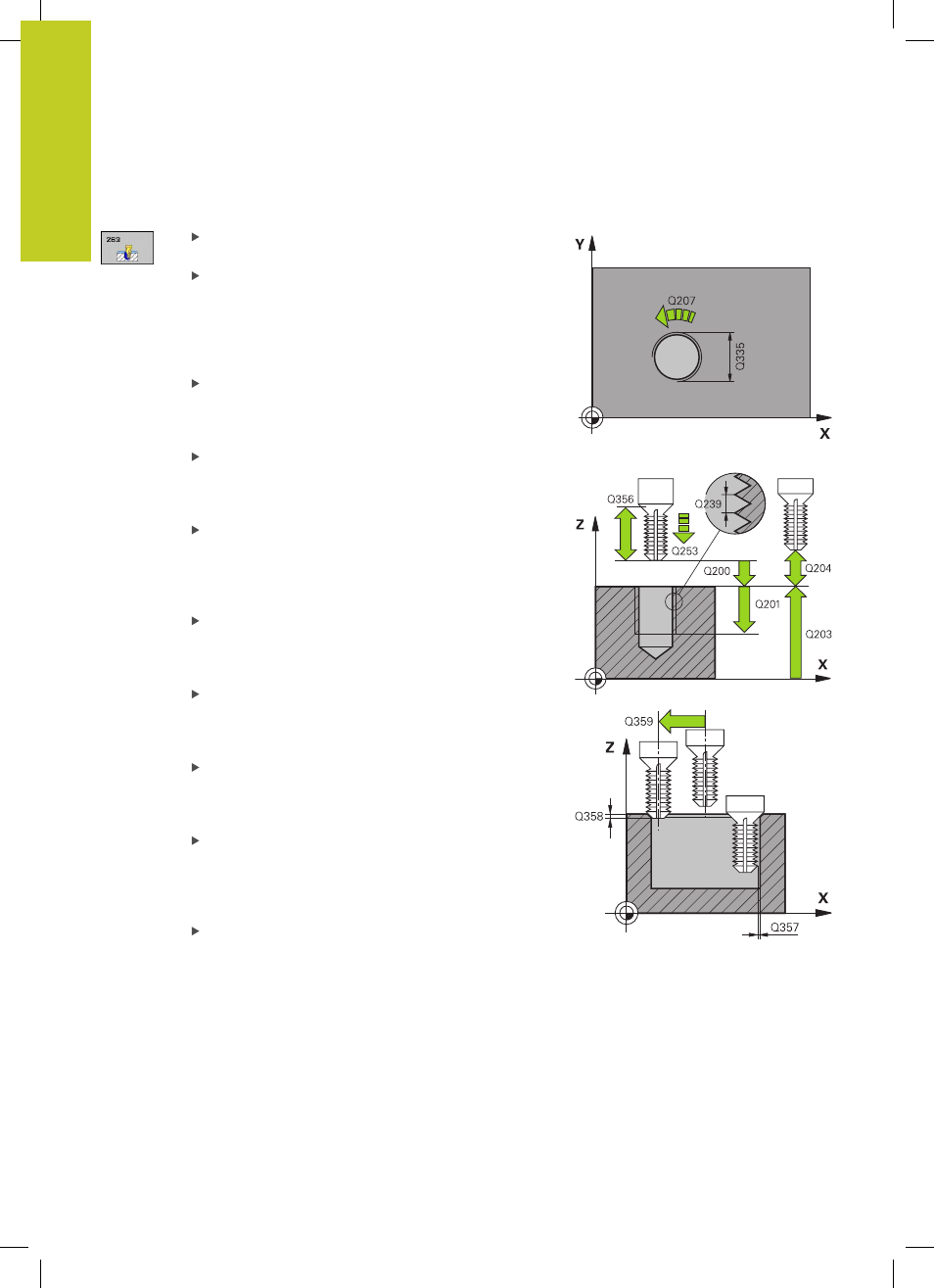

Ciclos de mecanizado: Roscado / Fresado de rosca
4.7 FRESADO DE ROSCA CON AVELLANADO (Ciclo 263, DIN/
ISO:G263)
4
120
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
Diámetro nominal Q335: Diámetro nominal de
rosca Campo de introducción 0 hasta 99999.9999
Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas Campo de introducción
-99.9999 hasta 99.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Profundidad de rebaje Q356 (valor incremental):
Distancia entre la superficie de la pieza y el
extremo de la herramienta. Campo de introducción
-99999,9999 a 99999,9999
Avance posicionamiento previo Q253: Velocidad
de desplazamiento de la herramienta al profundizar
en la pieza o al retirarse de la pieza en mm/min.
Campo de introducción 0 hasta 99999.9999
alternativo
FMAX, FAUTO
Tipo de fresado Q351: Tipo de mecanizado de
fresado con M3
+1 = Fresado codireccional
–1 = Fresado en contrasentido
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Distancia de seguridad lateral Q357 (valor
incremental): Distancia entre la cuchilla de la hta.
y la pared del taladrado. Campo de introducción 0
hasta 99999.9999
Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de
la pieza y el extremo de la herramienta en la
profundización frontal. Campo de introducción
-99999,9999 a 99999,9999
Desplazamiento rebaje cara frontal Q359 (valor
incremental): Distancia con la que el TNC desplaza
el centro de la herramienta partiendo del centro.
Campo de introducción 0 hasta 99999.9999
