Ciclos de mecanizado: Taladro
3.4 ESCARIADO (Ciclo 201, DIN/ISO: G201)
3
76
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

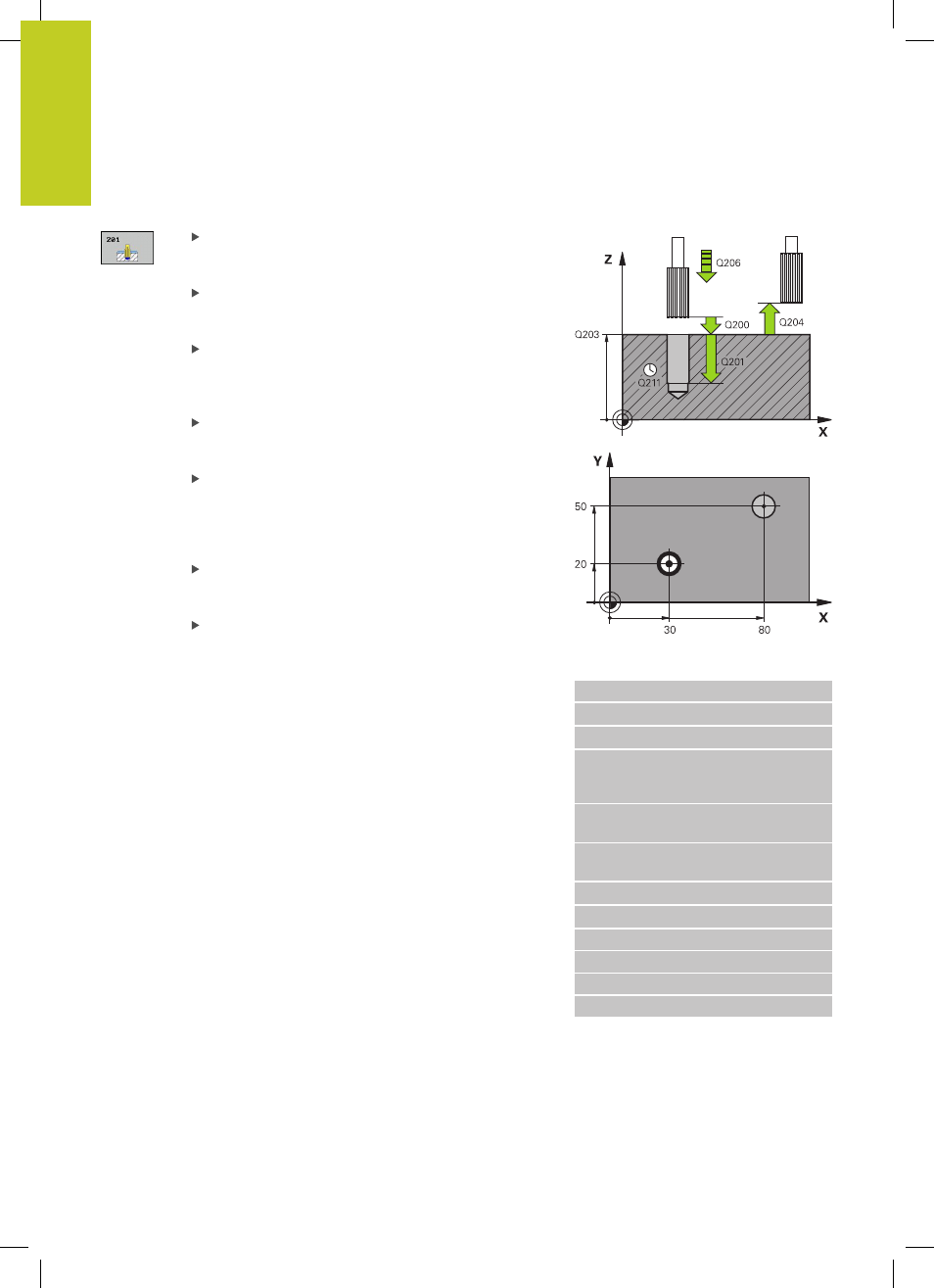

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 a 99999,9999
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el escariado en
mm/min. Campo de introducción 0 a 99999,9999
alternativo
FAUTO, FU
Tiempo de espera abajo Q211: Tiempo en
segundos que espera la hta. en la base del taladro
Campo de introducción 0 a 3600,0000
Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en
mm/min. Cuando se introduce Q208 = 0 es válido
el avance de escariado. Campo de introducción 0 a
99999,999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción 0 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Bloques NC
11 CYCL DEF 201 ESCARIAR
Q200=2 ;DIST. DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=100 ;AVANCE DE
APROXIMACIÓN DE
PROFUNDIDAD
Q211=0.5 ;TIEMPO DE ESPERA
ABAJO
Q208=250 ;AVANCE DE
RETROCESO
Q203=+20 ;COOR. SUPERFICIE
Q204=100 ;2ª DIST. DE SEGURIDAD
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
