HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manual (Página 256)

Ciclos: Conversiones de coordenadas
11.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO: G28)
11
256
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
11.5 CREAR SIMETRÍA (Ciclo 8, DIN/ISO:
G28)
Efecto
El TNC puede realizar un mecanizado espejo en el plano de
mecanizado.
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la
visualización de estados adicional.
Si solo se refleja un eje, se modifica el sentido de
desplazamiento de la hta. Esto no es válido en los ciclos SL.
Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.

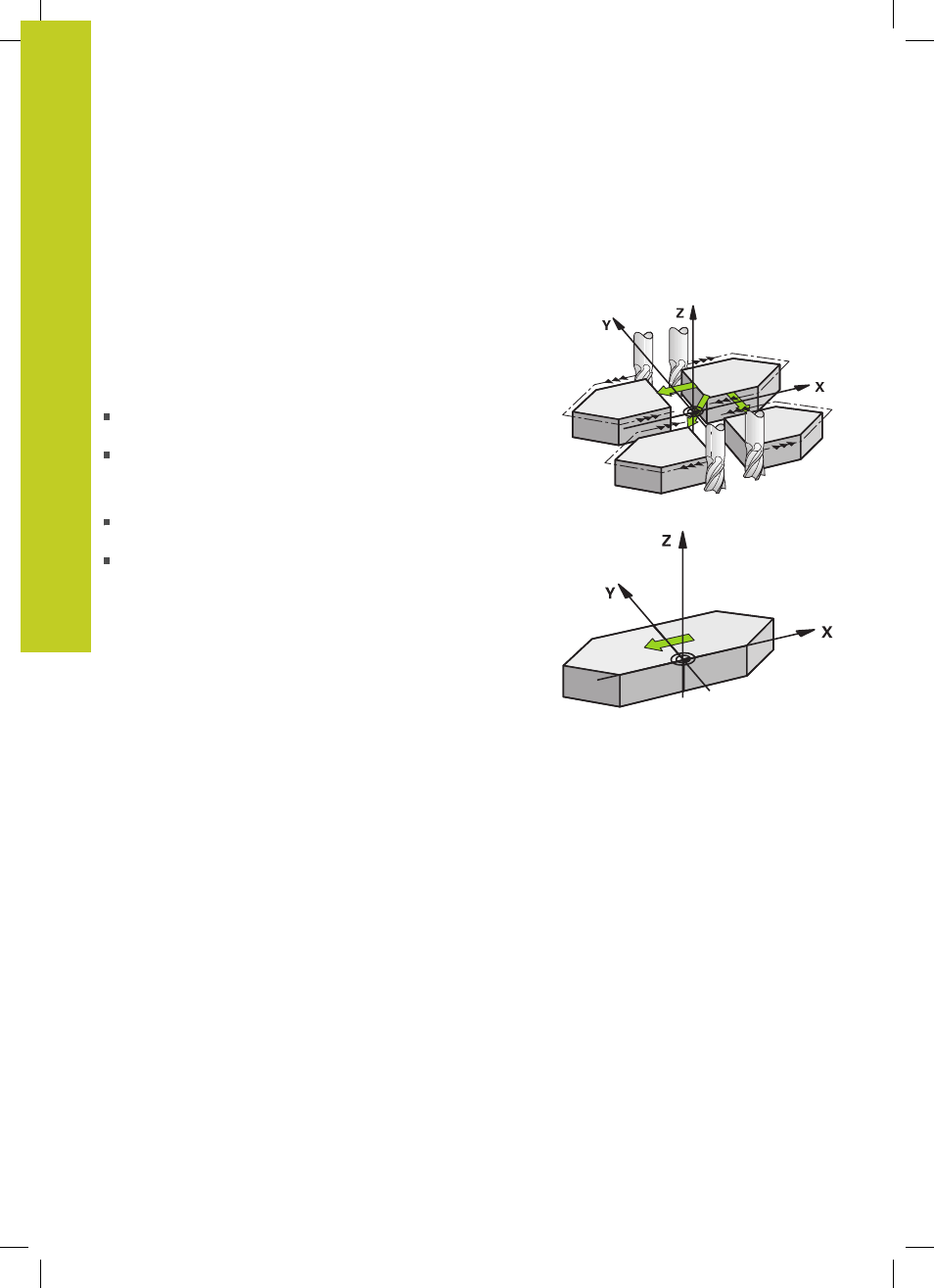

El resultado del espejo depende de la posición del punto cero:
El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero,
El punto cero está fuera del contorno a reflejar: La trayectoria se
prolonga;
Resetear
Programar de nuevo el ciclo ESPEJO (crear simetría) con la
introducción NO ENT.
