15.7 Orientar la posición inclinada de una
pieza mediante el eje C (Ciclo 405,
DIN/ISO: G405)
Desarrollo del ciclo

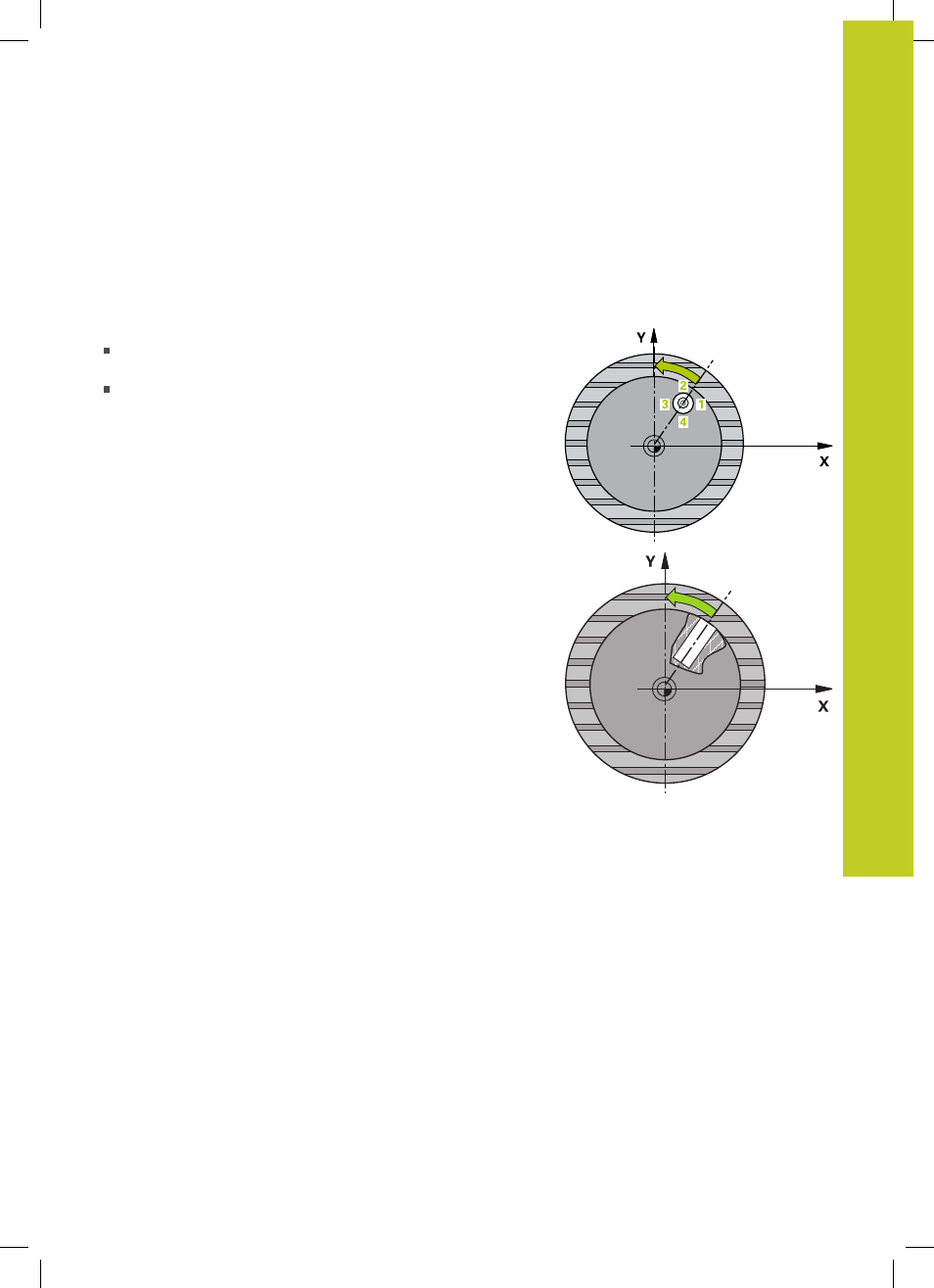

Con el ciclo de palpación 405 se calcula
el desvío angular entre el eje Y positivo del sistema de
coordenadas activo y la línea central de un taladro o
el desvío angular entre la posición nominal y la posición real del
punto central de un taladro
El TNC compensa la desviación angular calculada, girando el eje C.
La pieza debe estar sujeta en la mesa giratoria, la coordenada Y del
taladro debe ser positiva. Si se mide descentramiento angular del
taladro con el eje de palpación Y (posición horizontal del taladro),
puede ser necesario ejecutar el ciclo varias veces, puesto que
debido a la estrategia de medición se origina una imprecisión de
aprox. un 1% de la posición inclinada.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", Página 400) en el punto de palpación 1 .
El TNC calcula los puntos de palpación a partir de los datos del
ciclo y de la distancia de seguridad de la columna
SET_UP de la
tabla de palpación
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F) El TNC determina
automáticamente la dirección de palpación en relación al ángulo
inicial programado
3 Luego el palpador se desplaza circularmente, o bien hasta
la altura de medición, o bien hasta la altura segura, para el
siguiente punto de palpación 2 y ejecuta allí el segundo proceso
de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y luego
en el punto de palpación 4 y ejecuta allí el tercer y el cuarto
proceso de palpación respectivamente y posiciona el palpador
en el centro del taladro calculado
5 Para finalizar el TNC posiciona el palpador de nuevo a la altura
de seguridad y posiciona la pieza mediante el giro de la mesa
giratoria, El TNC gira la mesa de tal forma que el punto central
del taladro tras las compensación - tanto en ejes de palpación
verticales como horizontales - está situado en la dirección
del eje Y positivo, o en la posición nominal del punto central
del taladro. El desplazamiento angular medido se encuentra
disponible además en el parámetro Q150
