AVELLANADO INVERSO (Ciclo 204, DIN/ISO: G204) 3.7
3
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
85

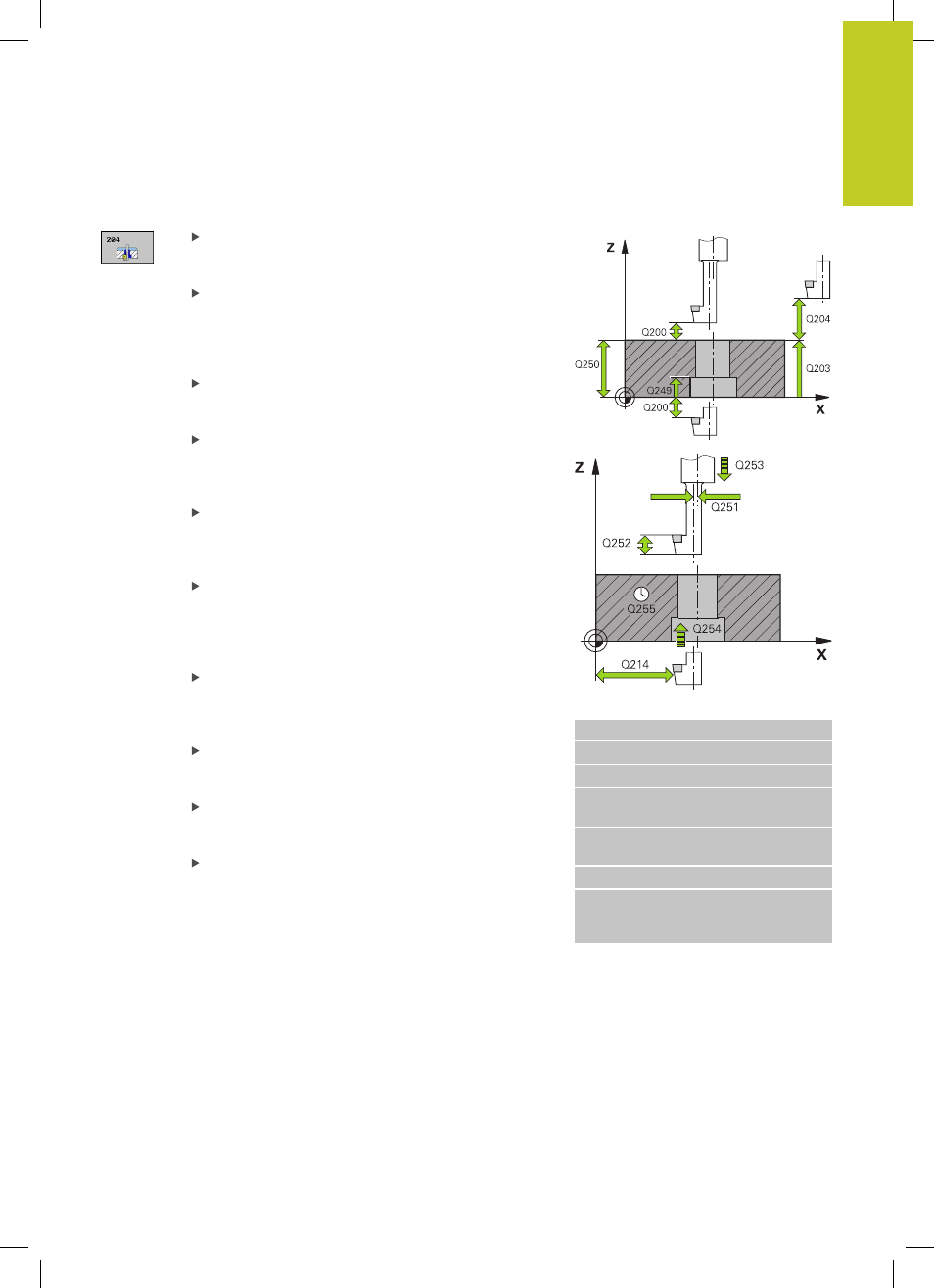

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza Campo de introducción 0 a 99999,9999
Profundidad rebaje Q249 (valor incremental):
Distancia entre el canto inferior de la pieza y la base
del taladro El signo positivo realiza la profundización
en la dirección positiva del eje de la hta. Campo de
introducción -99999,9999 a 99999,9999
Espesor del material Q250 (valor incremental):
espesor de la pieza. Campo de introducción 0,0001
a 99999,9999
Medida excéntrica Q251 (valor incremental):
medida de excentricidad de la herramienta; sacar de
la hoja de datos de la hta. Campo de introducción
0,0001 a 99999.9999
Altura de corte Q252 (valor incremental): distancia
del canto inferior de la barra de taladrado a la cuchilla
principal; sacar de la hoja de datos de la hta. Campo
de introducción 0,0001 a 99999.9999
Avance de preposicionamiento Q253: Velocidad
de desplazamiento de la hta. al profundizar en la
pieza o bien al salir de la pieza en mm/min. Campo
de introducción 0 a 99999,999 alternativo
FMAX,
FAUTO
Avance de rebaje Q254: Velocidad de
desplazamiento de la hta. durante el rebaje en
mm/min. Campo de introducción 0 a 99999,9999
alternativo
FAUTO, FU
Tiempo de espera Q255: tiempo de espera en
segundos en la base de la profundización. Campo
de introducción 0 a 3600,000
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Bloques NC
11 CYCL DEF 204 REBAJE INVERSO
Q200=2 ;DIST. DE SEGURIDAD
Q249=+5 ;PROFUNDIDAD REBAJE
Q250=20 ;ESPESOR DEL
MATERIAL
Q251=3.5 ;MEDIDA DE
EXCENTRICIDAD
Q252=15 ;ALTURA DE CORTE
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
