Ciclos: Conversiones de coordenadas
11.1 Fundamentos
11
248
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
11.1 Fundamentos
Resumen
Con la traslación de coordenadas se puede realizar un contorno
programado una sola vez, en diferentes posiciones de la pieza con
posición y medidas modificadas. El TNC dispone de los siguientes
ciclos para la traslación de coordenadas:

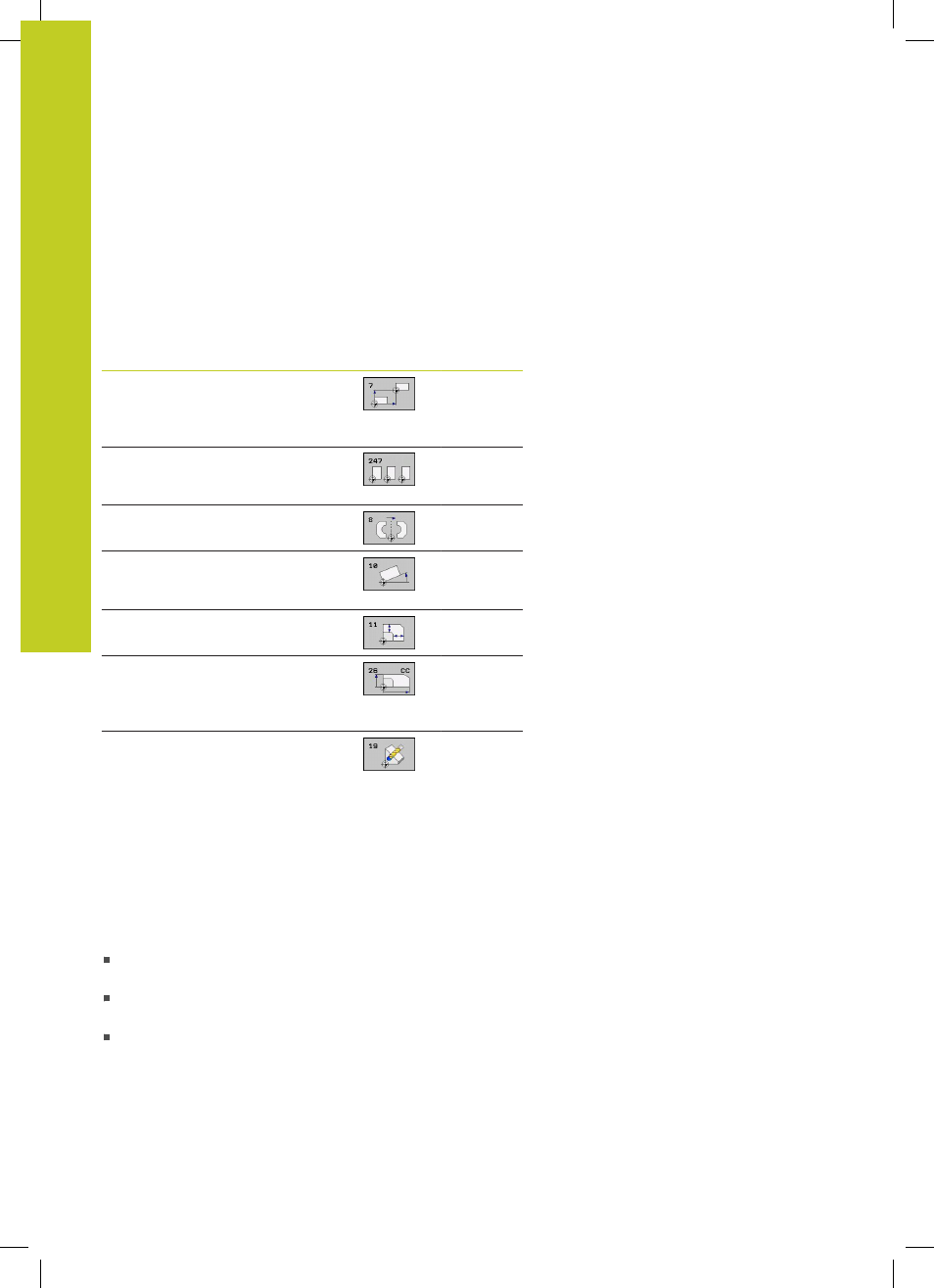

Ciclo Softkey Página
7 PUNTO CERO
Trasladar contornos directamente en
el programa o desde tablas de punto
cero
249
247 FIJAR PUNTO DE REFERENCIA
Fijar punto de referencia durante la
ejecución del programa
255
8 SIMETRÍAS
Realizar simetrías de contornos
256
10 GIRO
Girar contornos en el plano de
mecanizado
258
11 FACTOR DE ESCALA
Reducir o ampliar contornos
260
26 FACTOR DE ESCALA
ESPECÍFICO DEL EJE
Reducir o ampliar contornos con
factores de escala específicos del eje
261
19 PLANO DE MECANIZADO
Realizar los mecanizado en el
sistema de coordinadas inclinado
para máquinas con cabezales
basculantes y/o mesas giratorias
263
Activación de la traslación de coordenadas
Principio de activación: una traslación de coordenadas se activa a
partir de su definición, es decir, no es preciso llamarla. La traslación
actúa hasta que se anula o se define una nueva.
Anulación de la traslación de coordenadas:
Definición del ciclo con los valores para el comportamiento
básico, p.ej. factor de escala 1.0
Ejecución de las funciones auxiliares M2, M30 o la frase END
PGM (depende del parámetro de máquina
clearMode)
Selección de un nuevo programa
