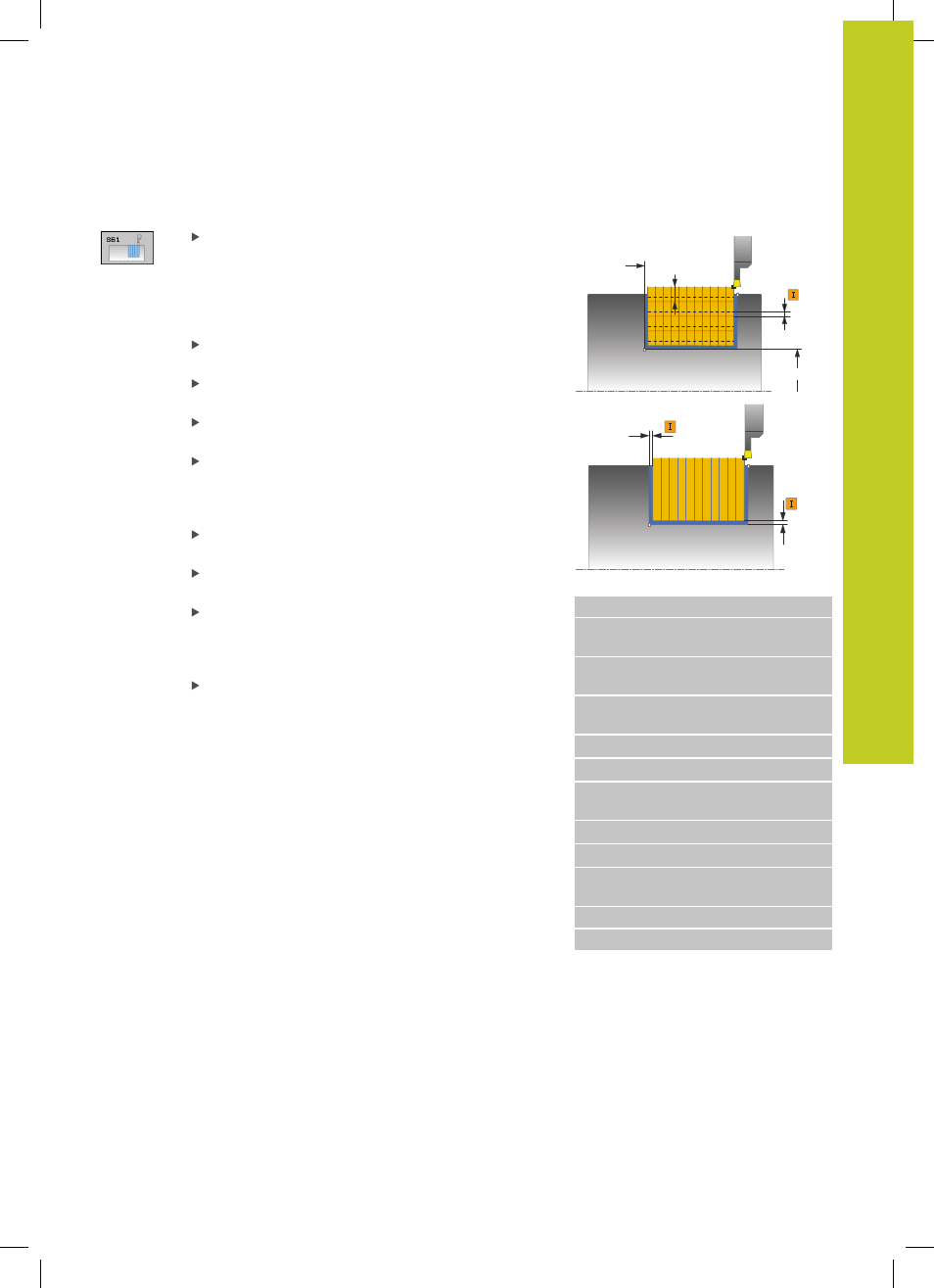

PUNZONAR RADIAL

(Ciclo 861, DIN/ISO: G861)

13.22

13

TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

361

Parámetros de ciclo

Volumen de mecanizado Q215: Fijar volumen de

mecanizado:

0

: Desbaste y acabado

1

: Solo desbaste

2

: Solo acabado a la dimensión final

3

: Solo acabado a la sobremedida

Distancia de seguridad Q460: reservado,

actualmente sin función
Diámetro final de contorno Q493: coordenada X

del punto final de contorno (valor de diámetro)
Final de contorno Z Q494: coordenada Z del punto

final de contorno
Avance de desbaste Q478: velocidad de avance

durante el desbaste. Si se ha programado M136,

el TNC interpreta el avance en milímetros por

revolución, sin M136 en milímetros por minuto.
Sobremedida diámetro Q483 (incremental):

Sobremedida diámetro sobre el contorno definido
Sobremedida Z Q484 (incremental): Sobremedida

sobre el contorno definido en dirección axial
Avance de acabado Q505: velocidad de avance

durante el acabado. Si se ha programado M136,

el TNC interpreta el avance en milímetros por

revolución, sin M136 en milímetros por minuto.
Limitación de aproximación Q463: profundidad de

punzonado máx. por corte

Ø Q460

Ø Q493

Q494

Q463

Ø Q483

Q484

Frases NC

11 CYCL DEF 861 PUNZONAR RADIAL

Q215=+0

;VOLUMEN DE

MECANIZADO

Q460=+2

; DISTANCIA DE

SEGURIDAD

Q493=+50

;DIÁMETRO FINAL DE

CONTORNO

Q494=-50

;FINAL DE CONTORNO Z

Q478=+0.3

;AVANCE DESBASTE

Q483=+0.4

;DIÁMETRO

SOBREMEDIDA

Q484=+0.2

;SOBREMEDIDA Z

Q505=+0.2

;AVANCE ACABADO

Q463=+0

;LIMITACIÓN

APROXIMACIÓN

12 L X+75 Y+0 Z-25 FMAX M303
13 CYCL CALL
