10.2 PLANEADO (Ciclo 230, DIN/ISO: G230)

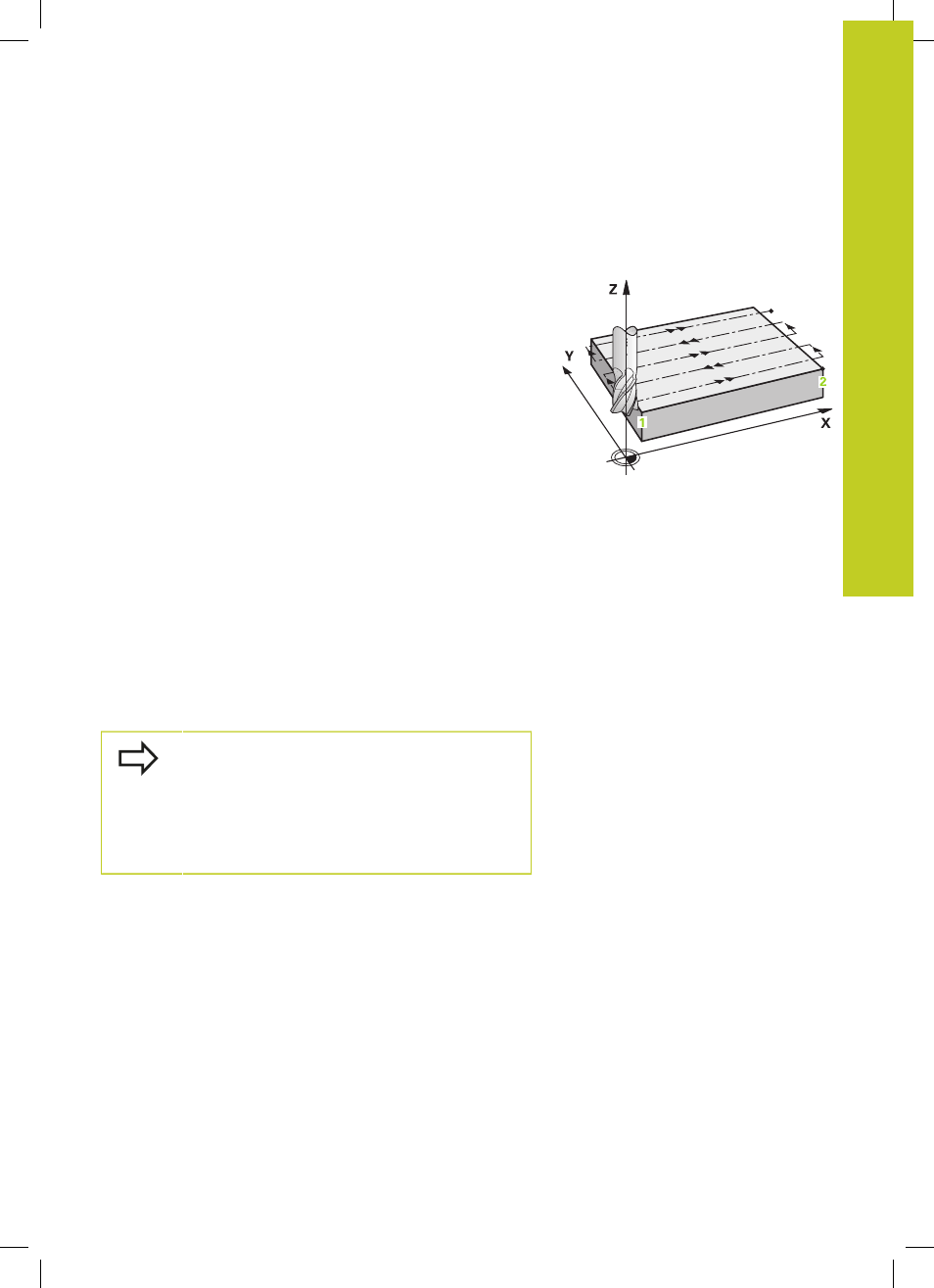

Desarrollo del ciclo
1 El TNC posiciona la herramienta en marcha rápida FMAX
partiendo de la posición actual en el plano de mecanizado sobre
el punto de partida 1 ; el TNC desplaza la herramienta hacia la
derecha y hacia arriba según el radio de la herramienta
2 A continuación la herramienta se desplaza con FMAX en el eje
de la herramienta a la distancia de seguridad y luego, en avance
al profundizar, a la posición de partida programada en el eje de la
herramienta
3 Luego la herramienta se desplaza con el avance de fresado
programado al punto final 2 ; el punto final lo calcula el TNC
a partir del punto de partida programado, de la longitud
programada y del radio de la herramienta
4 El TNC desplaza la herramienta con avance de fresado
transversal sobre el punto de partida de la siguiente línea; el
TNC calcula este desplazamiento con la anchura y el número de
cortes programados.
5 Después la herramienta se retira en dirección negativa al 1er
eje.
6 El planeado se repite hasta mecanizar completamente la
superficie programada
7 Al final, el TNC hace retirar la herramienta con FMAX hasta la
distancia de seguridad
¡Tener en cuenta durante la programación!
El TNC posiciona la herramienta desde la posición
actual, primero en el plano de mecanizado y a
continuación en el eje de la herramienta sobre el
punto de partida.
Posicionar previamente la herramienta, de forma
que no se produzca ninguna colisión con la pieza o la
sujeción.
