Ciclos de mecanizado: Planeado
10.4 PLANEAR CON FRESA (Ciclo 232, DIN/ISO: G232)
10
242
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

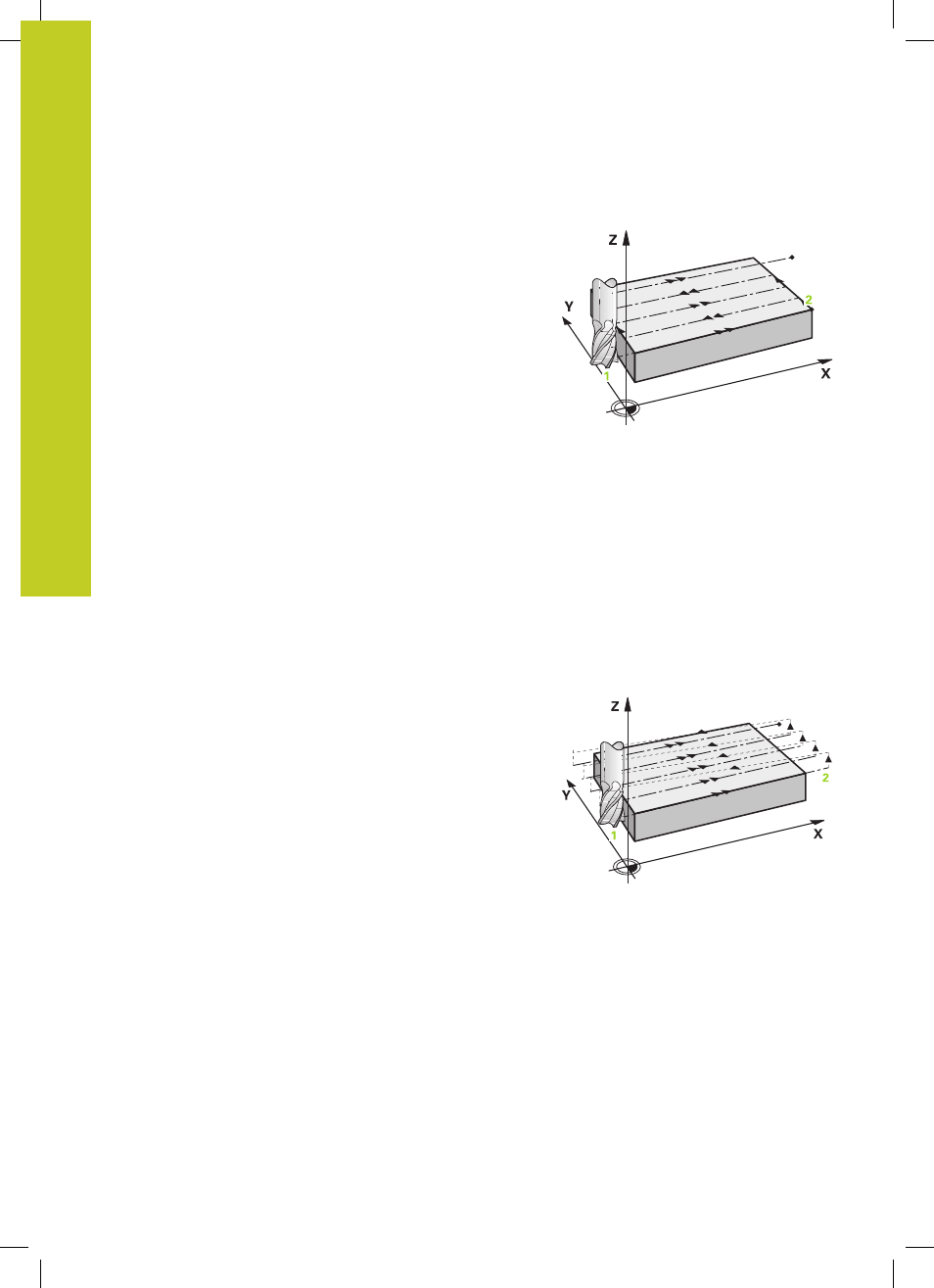

Estrategia Q389=1
3 A continuación, la herramienta se desplaza, con el avance
al fresar programado, hasta el punto final 2 El punto final se
encuentra dentro de la superficie, el TNC lo calcula a partir del
punto de partida programado, de la longitud programada y del
radio de la herramienta
4 El TNC desplaza la herramienta, con avance de posicionamiento
previo transversalmente, hasta el punto de partida de la
siguiente línea; el TNC calcula este desplazamiento a partir de la
anchura programada, del radio de la herramienta y del factor de
solapamiento de trayectoria máximo
5 Luego la herramienta retorna al punto de partida 1 El
desplazamiento hasta la línea siguiente se vuelve a realizar
dentro de la pieza
6 El proceso se repite hasta mecanizar completamente la
superficie programada. Al final de la última trayectoria se realiza
la aproximación a la siguiente profundidad de mecanizado
7 Para evitar recorridos en vacío, la superficie se mecaniza a
continuación siguiendo el orden secuencial inverso.
8 El proceso se repite hasta que se hayan ejecutado todas las
aproximaciones. En la última aproximación, en el avance de
acabado se fresará únicamente la sobremedida de acabado
programada.
9 Al final, el TNC hace retirar la herramienta con FMAX hasta la 2ª
distancia de seguridad
Estrategia Q389=2
3 A continuación, la herramienta se desplaza, con el avance
al fresar programado, hasta el punto final 2 El punto final se
encuentra fuera de la superficie, el TNC lo calcula a partir del
punto de partida programado, de la longitud programada, de
la distancia de seguridad lateral programada y del radio de la
herramienta
4 El TNC hace desplazar la herramienta en el eje de la
herramienta hasta la distancia de seguridad sobre la profundidad
de aproximación actual y la hace retornar en avance de
posicionamiento previo directamente hasta el punto de partida
de la línea siguiente. El TNC calcula el desplazamiento a partir
de la anchura programada, del radio de la herramienta y del
factor de solapamiento de trayectoria máximo
5 Luego la herramienta retorna de nuevo a la profundidad de
aproximación actual, y a continuación se dirige de nuevo al
punto final 2
6 El proceso de planeado se repite hasta mecanizar
completamente la superficie programada. Al final de la última
trayectoria se realiza la aproximación a la siguiente profundidad
de mecanizado
7 Para evitar recorridos en vacío, la superficie se mecaniza a
continuación siguiendo el orden secuencial inverso.
8 El proceso se repite hasta que se hayan ejecutado todas las
aproximaciones. En la última aproximación, en el avance de
acabado se fresará únicamente la sobremedida de acabado
programada.
9 Al final, el TNC hace retirar la herramienta con FMAX hasta la 2ª
distancia de seguridad
