Ciclos de palpación: Controlar las piezas automáticamente
17.13 MEDIR PLANO (Ciclo 431, DIN/ISO: G431)
17
522
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
Para que el TNC pueda calcular los valores angulares,
los tres puntos de medida no deben estar en una
recta.
En los parámetros Q170 - Q172 se memorizan
los ángulos espaciales que se necesitan en la
función plano de mecanizado inclinado. Mediante los
primeros puntos de medida se determina la dirección
del eje principal al inclinar el área de mecanizado.
El tercer punto de medición determina la dirección
del eje de la herramienta. Definir el tercer punto de
medida en dirección a Y positivo, para que el eje
de la herramienta esté correctamente situado en
el sistema de coordenadas que gira en el sentido
horario.

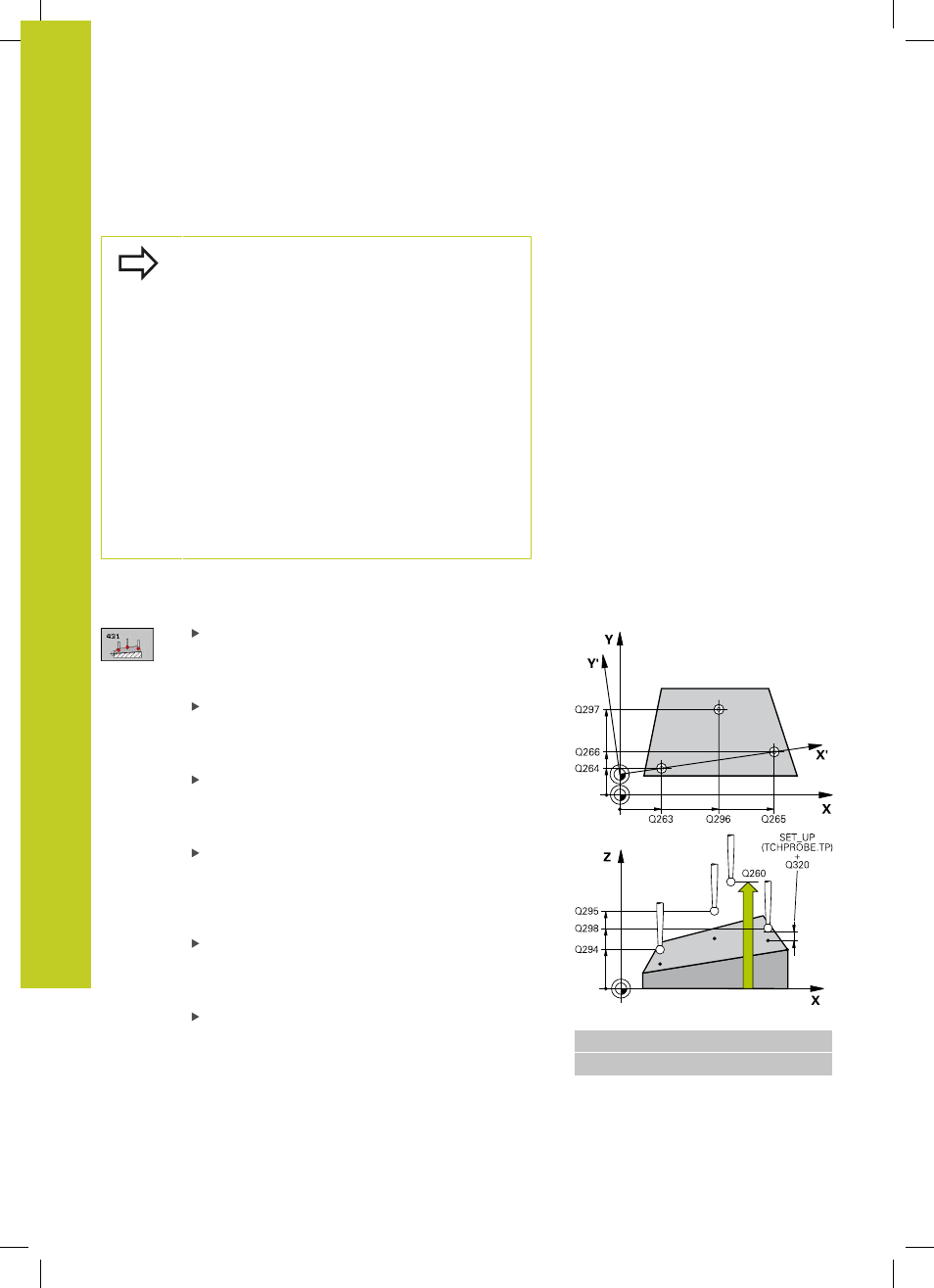

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición 3º eje Q294 (valor
absoluto): coordenada del punto de palpación
en el eje de palpación. Campo de introducción
-99999,9999 a 99999,9999
2º punto de medición del 1er eje Q265 (valor
absoluto): coordenada del segundo punto
de palpación en el eje principal del plano de
mecanizado. Campo de introducción -99999,9999 a
99999,9999
2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el
eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
2º punto de medición 3er. eje Q295 (valor
absoluto): coordenada del segundo punto de
palpación en el eje de palpación. Campo de
introducción -99999,9999 a 99999,9999
Frases NC
5 TCH PROBE 431 MEDIR PLANO
Q263=+20 ;1ER PUNTO 1ER EJE
