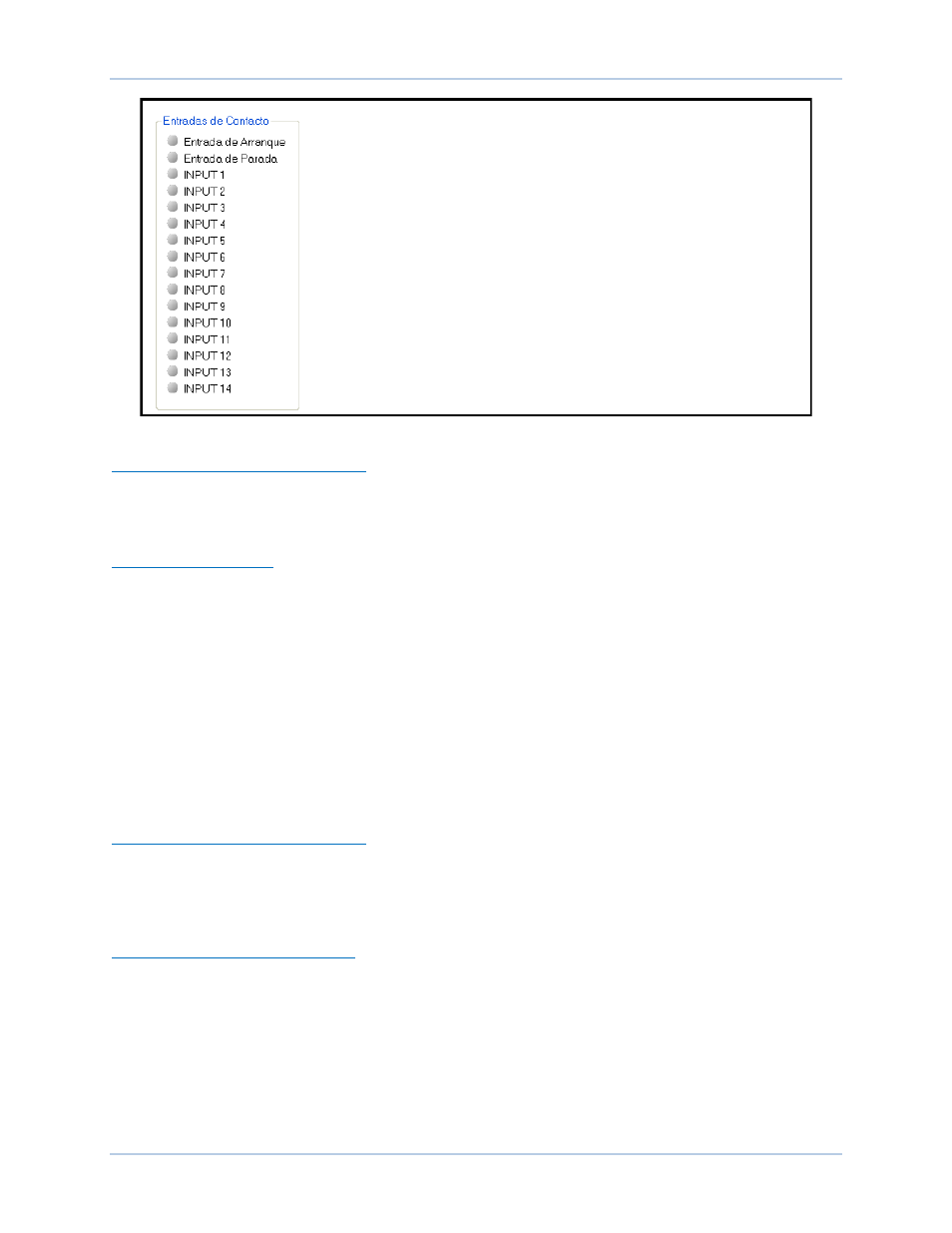

Figura 70. Pantalla de Indicación de Estado de Entradas de Contacto del DECS-250N
Entradas de Contacto del CEM-2020
La pantalla de entradas de contacto remoto del BESTCOMSPlus ® provee el estado de las 10 entradas de
sensores de contacto del Módulo de Expansión de contacto CEM-2020 opcional. Para una descripción e
ilustración de esta pantalla, ir a la sección de Módulo de Expansión de Contacto de este manual.
Entradas de AEM-2020
Las pantallas de las entradas analógicas remotas, entradas de RTD remotas, entradas de termopar
remotas, y valores de entrada analógica remota del BESTCOMSPlus
® proveen avisos de estados para el
Módulo de Expansión Analógico AEM-2020 opcional, RTD, termopar, y entradas de medición analógica
opcionales. Dichas pantallas se describen e ilustran en la sección de Módulo de Expansión Analógico de
este manual.
Salidas
Ruta de Navegación BESTCOMSPlus ® : Explorador de Medición, Estados, Salidas
Ruta de Navegación HMI: Explorador de Medición, Estados, Salidas
Se provee un aviso de estados para las salidas de contacto del DECS-250N y las salidas de contacto
opcionales del Módulo de Expansión de Contacto opcional (CEM-2020). También se provee un aviso para las
salidas analógicas del Módulo de Expansión Analógico opcional (AEM-2020).
Salidas de Contacto del DECS-250N
La pantalla de salidas de contacto del BESTCOMSPlus ® (ilustrada en la Figura 71) provee el indicador de
estado del Watchdog y las 11 salidas de contacto del DECS-250N. Un indicador cambia de gris a verde
cuando la salida correspondiente cambia de estado (Salida del Watchdog) o se cierra (Salidas de la 1 a la
11).
Salidas de Contacto del CEM-2020
La pantalla de entradas remotas de contacto del BESTCOMSPlus ® proveen el estado de las 24 salidas
de contacto del Módulo de Expansión de Contacto opcional CEM-2020. Para una descripción e
ilustración de esta pantalla ir a la sección de Módulo de Expansión de Contacto de este manual.
DECS-250N Medición
