20 9440572990 Rev C
Ruta de Navegación HMI: Explorador de Configuración, Coincidencia Sincronizador / Tensión,
Hardware del Interruptor
El DECS-250N puede controlar y monitorear un interruptor del generador. Los ajustes del hardware del
interruptor se muestran en la Figura 12.
Fallo del Interruptor
Cuando se emite una orden de cierre para cualquier interruptor, el DECS-250N monitorea el estado del
interruptor y anuncia un fallo del interruptor si el mismo no se cierra dentro del tiempo definido por el
retardo de espera del cierre del interruptor
A . Típicamente, el retardo de espera se estima sea más largo
que el tiempo de cierre del interruptor real.
Interruptor del Generador
El DECS-250N debe configurarse B con las características del interruptor del generador antes de que el
DECS-250N controle el interruptor. Los interruptores controlados por pulso o entradas de control
continuas
C son mantenidos. Durante la sincronización en modo anticipado, si el interruptor del generador
se está usando para unir el generador al bus, el DECS-250N utiliza un tiempo de cierre del interruptor D
para calcular el tiempo óptimo para cerrar el interruptor.
Para un interruptor del generador de pulso controlado, los tiempos del pulso para abrir E y cerrar F el
interruptor son utilizados por el DECS-250N cuando se emiten órdenes de apertura y cierre del
interruptor. Cuando se ajuste el tiempo del pulso, los tiempos de apertura y cierre deben establecerse en
o por más tiempo que el ajuste de tiempo de cierre del interruptor.
Si se desea, es posible el cierre del interruptor durante una condición de bus inactivo G y/o condiciones de
generador inactivo H .
Precaución
Tenga cuidado cuanto conecte un generador “inactivo” a un bus
“inactivo”. Pueden ocurrir daños no deseados en el sistema si el bus
se carga mientras un generador “inactivo” está conectado a él.

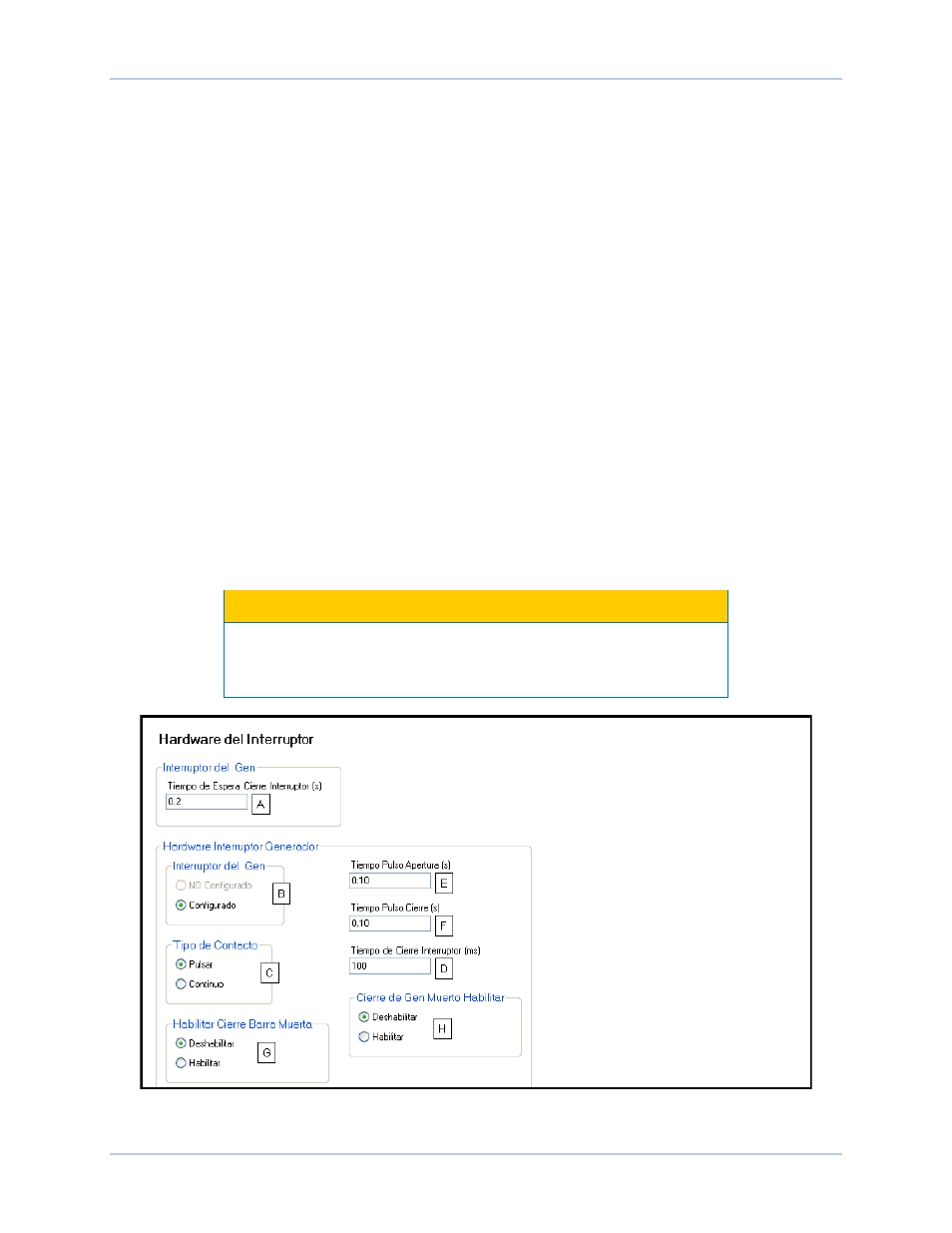

Figura 12. Configuración de Ajuste de Hardware del Interruptor
Sincronizador DECS-250N
