176 9440572990 Rev C
Comunicación CAN
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Comunicaciones, CANBus,
Configuración del CANBus.
Ruta de Navegación HMI: Explorador de Configuración, Comunicaciones, CANBus, Configuración del
CANBus.
Una interfaz CAN (siglas en ingles de: Red de Área de Control) (CAN 1) facilita la comunicación entre el
DECS-250N y módulos opcionales como el módulo de expansión de contacto (CEM-2020) y el módulo
de expansión analógico (AEM-2020).
Una segunda interfaz CAN (CAN 2) permite que el DECS-250N le brinde parámetros de generador y de
sistema a un controlador de generador tal como el Basler DGC-2020. El CAN 2 también permite una
consigna del DECS-250N y modo de control de un aparato externo conectado al CAN.
Ambas interfaces CAN Bus utilizan el protocolo de mensajes SAE J1939.
Los parámetros del CAN del DECS-250N se enumeran y definen en la sección de Comunicación CAN de
este manual.
Conexiones
Las conexiones CAN del DECS-250N deberían hacerse con cable par trenzado blindado. Cada puerto
CAN (designados CAN 1 y CAN 2) tiene un terminal CAN alto (H), un terminal CAN bajo (L), y un
terminal CAN de drenaje (SH). Los terminales de puerto CAN están ilustrados en la sección de
Terminales y Conectores de este manual.
Configuración del Puerto
Cada puerto CAN del DECS-250N debe ser identificado con un número A de dirección único. La
velocidad B en baudios de cada puerto puede configurarse por 125 kbps o 250kbps. Los ajustes de la
configuración se ilustran en la Figura 140.

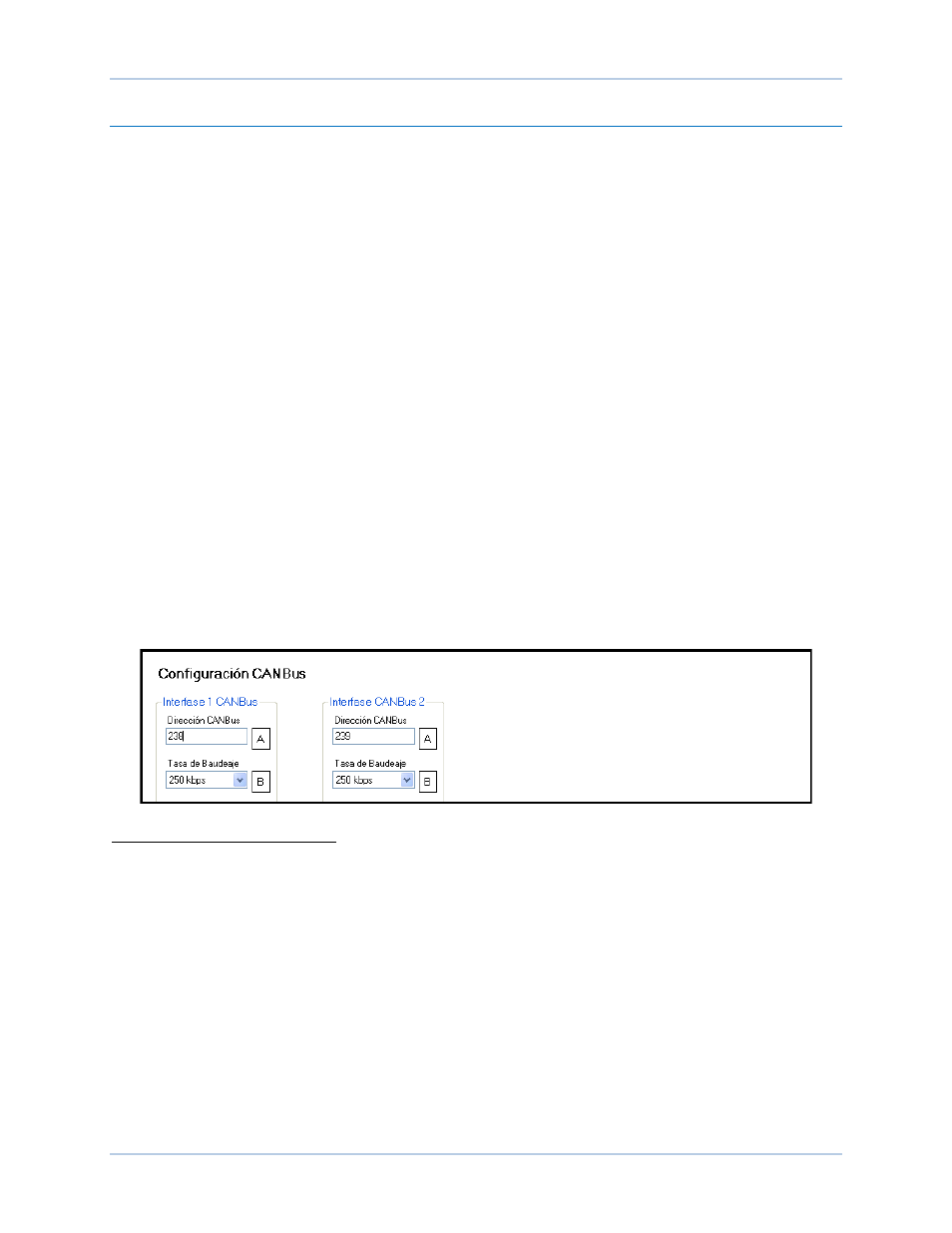

Figura 140. Ajustes de Configuración del Puerto CAN
A Dirección del CANBus: Ajustable de 1 a 253.
B Velocidad en baudios: Seleccionar 125 kbps o 250 kbps.
Configuración del Módulo Remoto
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Comunicaciones, CANBus,
Configuración del Módulo Remoto.
Ruta de Navegación HMI: Explorador de Configuración, Comunicaciones, CANBus, Configuración del
Módulo Remoto.
Los módulos externos opcionales, tales como el módulo de expansión de contacto (CEM-2020) y el
módulo de expansión analógico (AEM-2020), se comunican a través de la interfaz CAN 1 del DECS-
250N y se configuran a través de la interfaz BESTCOMSPlus del DECS-250N. Estos ajustes se muestran
en la Figura 141.
Comunicación DECS-250N
