=dial de tiempo, restablecimiento
E
T
=tiempo transcurrido
n =exponente de curva (0,5; 1; 2) G
FST = tiempo de disparo de escala completa (T
T
)
E
T
/FST = fracción del recorrido total hacia el disparo que la
integración había completado. (Después de un disparo, este valor será igual a 1).

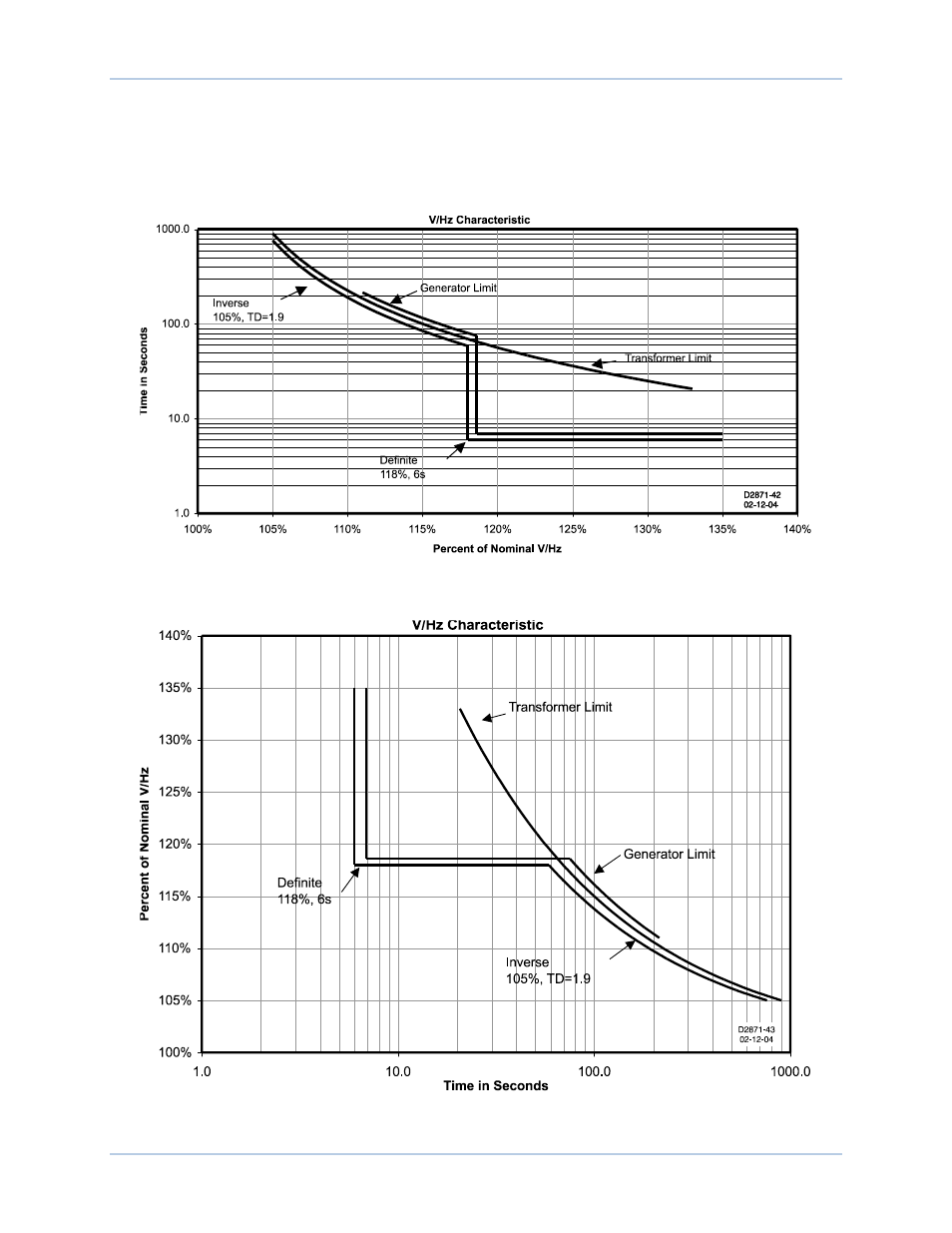

Figura 25. Característica de V/Hz (el tiempo se muestra en el eje vertical)
Figura 26. Característica de V/Hz (el tiempo se muestra en el eje horizontal)
Protección DECS-250N
