70 9440572990 Rev C

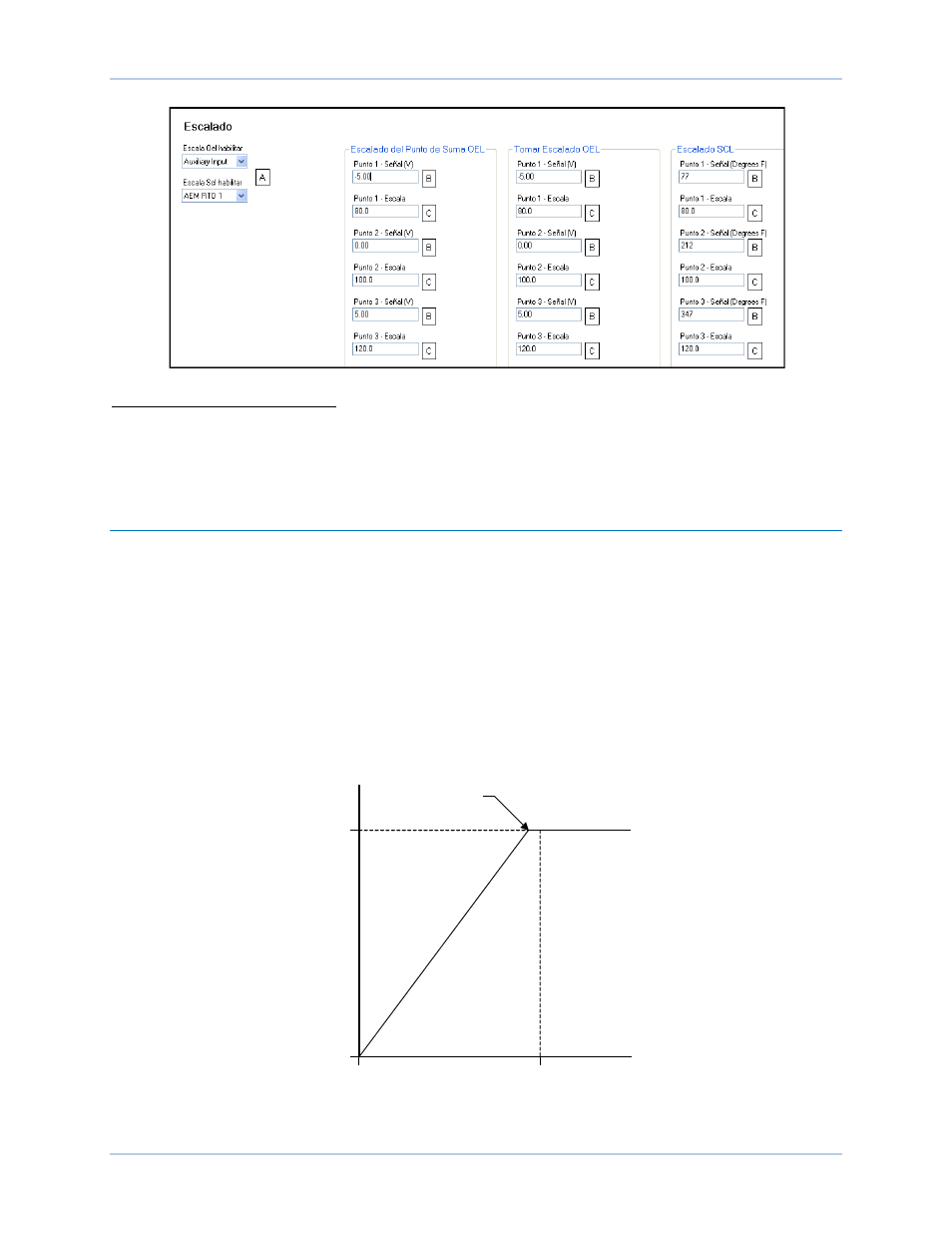

Figura 53. Ajustes del Escalador de Límite
A Habilitar Escala OEL y SCL: Seleccionar Entrada Auxiliar, AEM RTD 1 a AEM RTD 8, o Deshabilitar.
B Señal: Ajustable de -10 a +10 en incrementos de 0,01 cuando se selecciona Entrada Auxiliar.
Ajustable de -58 a +482 en incrementos de 1 cuando se selecciona cualquier entrada AEM RTD.
C Escala: Ajustable desde 0 a 200 en incrementos de 0,1.
Limitador de Subfrecuencia
Ruta de Navegación BESTCOMSPlus ® : Explorador de Configuración, Consignas, Limitadores,
Subfrecuencia.
Ruta de Navegación HMI: Explorador de Configuración, Consignas, Limitadores, UEL
El limitador de subfrecuencia es seleccionable para limitar subfrecuencia o limitar A volts por Hertz. Estos
limitadores protegen al generador de daños causados por flujo magnético excesivo resultante de una
baja frecuencia y/o de una sobretensión.
Si la frecuencia del generador disminuye por debajo de la frecuencia B de codo para la pendiente C de
subfrecuencia (Figura 54), el DECS-250N ajusta la consigna de tensión de tal modo que la tensión del
generador sigue la pendiente de la subfrecuencia. El valor de ajuste de la frecuencia de codo y ajustes
de pendiente hace posible que el DECS-250N iguale las características de funcionamiento de la fuerza
motriz y las cargas que sean aplicadas al generador.
Figura 54. Curva de Compensación de Subfrecuencia Típica
Frecuencia de Codo
V
O
L
T
S
D
E
L
G
E
N
E
R
A
D
O
R
FRECUENCIA DEL GENERADOR
P0004-34.vsd
12-03-01
0 %
100 %
Nominal 10 Hz
Limitadores DECS-250N
