9440572990 Rev C 27
•
La aplicación de una señal de control analógica en el Control Auxiliar de entrada del DECS-250N
•
La pantalla del Panel de Control del BESTCOMSPlus (disponible en Explorador de Medición del
BESTCOMSPlus)
•
Un comando de aumento o disminución transmitido a través del puerto Modbus del DECS-250N
El rango de ajuste se define por la configuración de Mínimos B y Máximos C que se expresan como un
porcentaje de la salida del generador nominal kVa. La longitud de tiempo que se requiere para ajustar la
consigna var desde un límite a otro se controla en los ajustes de Tasa Transversal
D . El ajuste en
la Banda de Ajuste Fino de Tensión E define los límites superiores e inferiores de la corrección de tensión
cuando funciona en modo de regulación var o factor de potencia. Los ajustes de modo var se ilustran en
la Figura 16.
Factor de Potencia
Cuando se opere en modo Factor de Potencia (PF), el DECS-250N controla la salida var del generador
para mantener la consigna de Factor de Potencia
F mientras la carga kW en el generador varía. El rango
de ajuste de la consigna PF está determinado por ajustes del PF en Avance G y PF en Retardo H . La
longitud de tiempo que se requiere para ajustar la consigna PF desde un límite a otro se controla en los
ajustes de Tasa Transversal
I . El ajuste en la Banda de Ajuste Fino del Tensión E define los límites
superiores e inferiores de la corrección de tensión cuando el DECS-250N funciona en modo de
regulación var o factor de potencia. El nivel de potencia activa del factor de potencia (FP)
J establece el
nivel de potencia de salida (kW) del generador donde el DECS-250 conmuta a/desde los modos
Compensación de caída/Factor de potencia. Si el nivel de potencia disminuye por debajo del ajuste, el
DECS-250 pasa del modo Factor de potencia al modo Compensación de caída. Por el contrario, cuando
el nivel de potencia aumenta por encima del ajuste, el DECS-250 pasa del modo Compensación de caída
al modo Factor de potencia. Se puede ingresar un ajuste de 0 % a 30 % en incrementos de 0,1 %.
Los ajustes de modo Factor de Potencia se ilustran en la Figura 16.

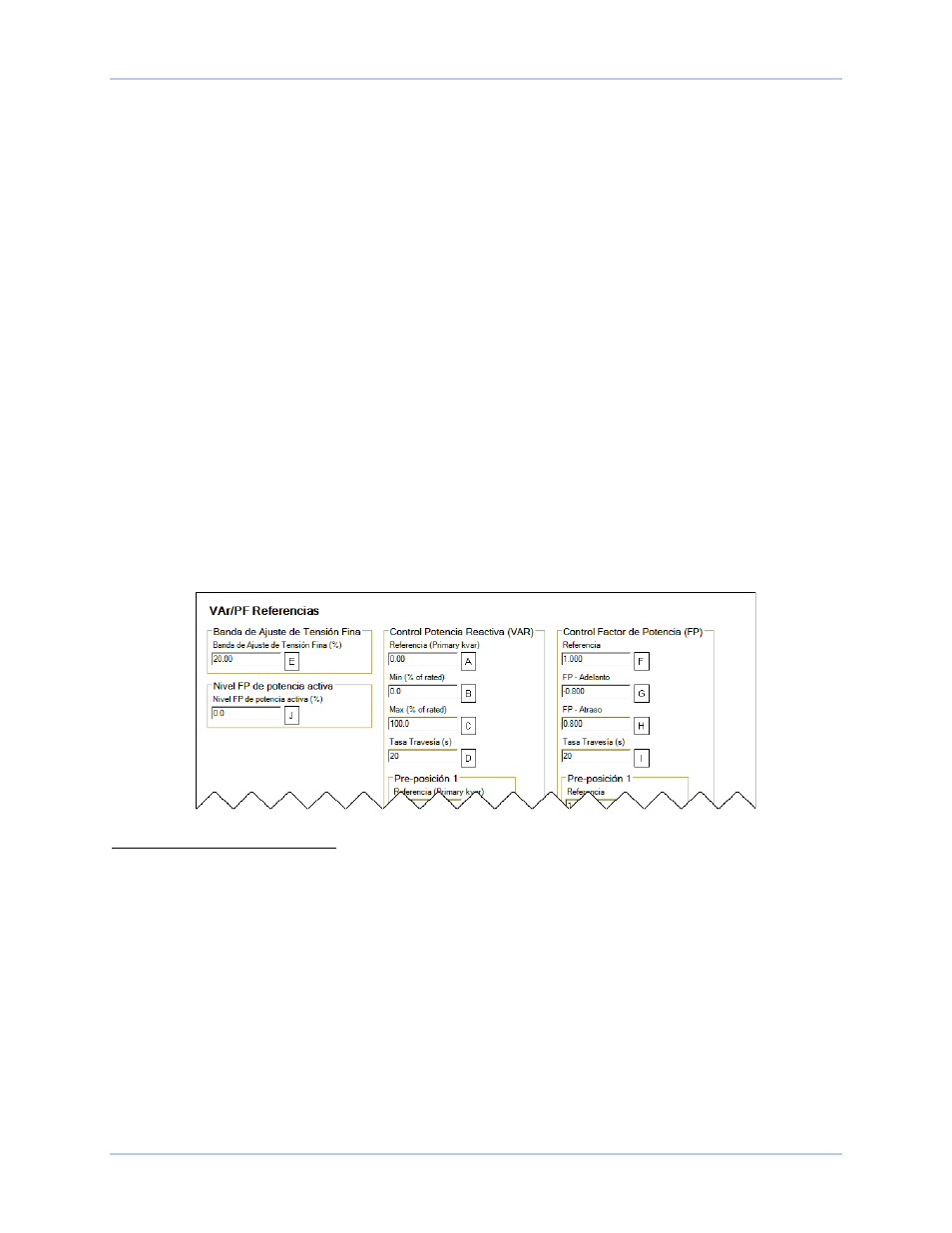

Figura 16. Ajustes de Regulación Var y Factor de Potencia
A Consigna: Rango de ajuste basado en el valor nominal del generador y limitado por ajustes de Var
Mínimo (B) y Var Máximo (C).
B Min (% del nominal): Ajustable de –100 a 100% en incrementos de 0,1%.
C Max (% del nominal): Ajustable de 0 a 100% en incrementos de 0,1%.
D Tasa Transversal (s): Ajustable de 10 a 200 segundos en incrementos de 1 segundo.
E Banda de Ajuste Fino de Tensión: Ajustable de 0 a 30% en incrementos de 0,01%.
F Consigna PF: Rango de ajuste determinado por ajustes de PF Min (B) and Max (C).
G PF en Avance: Ajustable de –1 a –0,5 en incrementos de 0,005.
H PF en Retardo: Ajustable de 0,5 a 1 en incrementos de 0,005.
I Tasa Transversal (s): Ajustable de 10 a 200 segundos en incrementos de 1 segundo.
J Nivel FP de potencia activa: Puede ajustarse de 0 % a 30 % en incrementos de 0,1 %.
DECS-250N Regulación
