Alarmas
Programables
1 - 16
Verdadero cuando una alarma programable se
establece.
Componentes
Este grupo contiene Puertas Lógicas, Temporizadores de Activación y Caída, y Bloques de Comentario. La
Tabla 13 enumera los nombres y descripciones de los objetos en el grupo de Componentes.

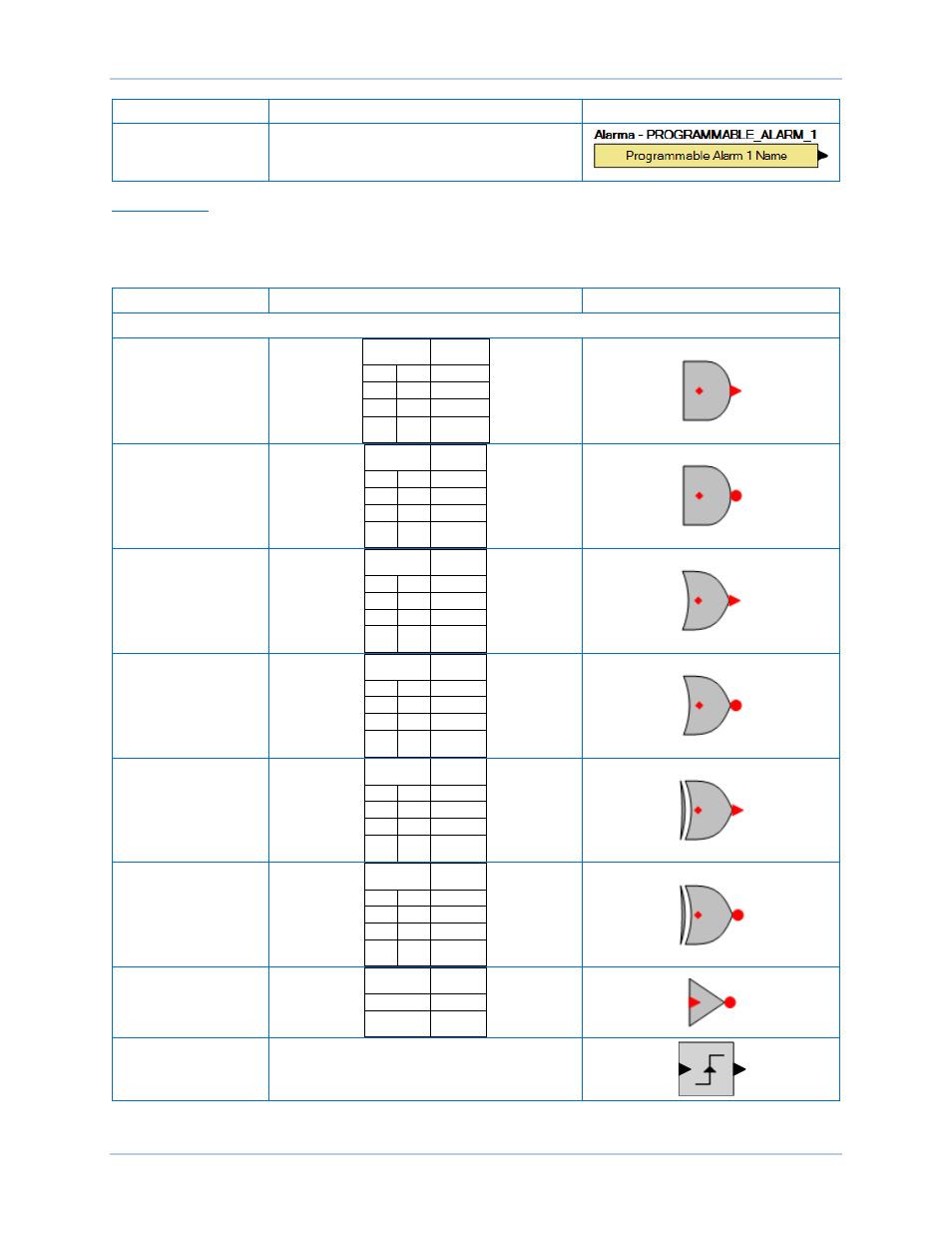

Tabla 13. Grupo de Componentes, Nombres y Descripciones
Nombre
Descripción
Símbolo
Puertas Lógicas
AND
Entrada
Salida
0
0
0
0
1
0
1
0
0
1
1
1
NAND
Entrada Salida
0
0
1
0
1
1
1
0
1
1
1
0
OR
Entrada Salida
0
0
0
0
1
1
1
0
1
1
1
1
NOR
Entrada Salida
0
0
1
0
1
0
1
0
0
1
1
0
XOR
Entrada Salida
0
0
0
0
1
1
1
0
1
1
1
0
XNOR
Entrada Salida
0
0
1
0
1
0
1
0
0
1
1
1
NOT (INVERTIDO)
Entrada Salida
0
1
1
0
Flanco Ascendente
La salida es verdadera cuando el flanco
ascendente de un pulso es detectado en
la señal de entrada.
