154 9440572990 Rev C

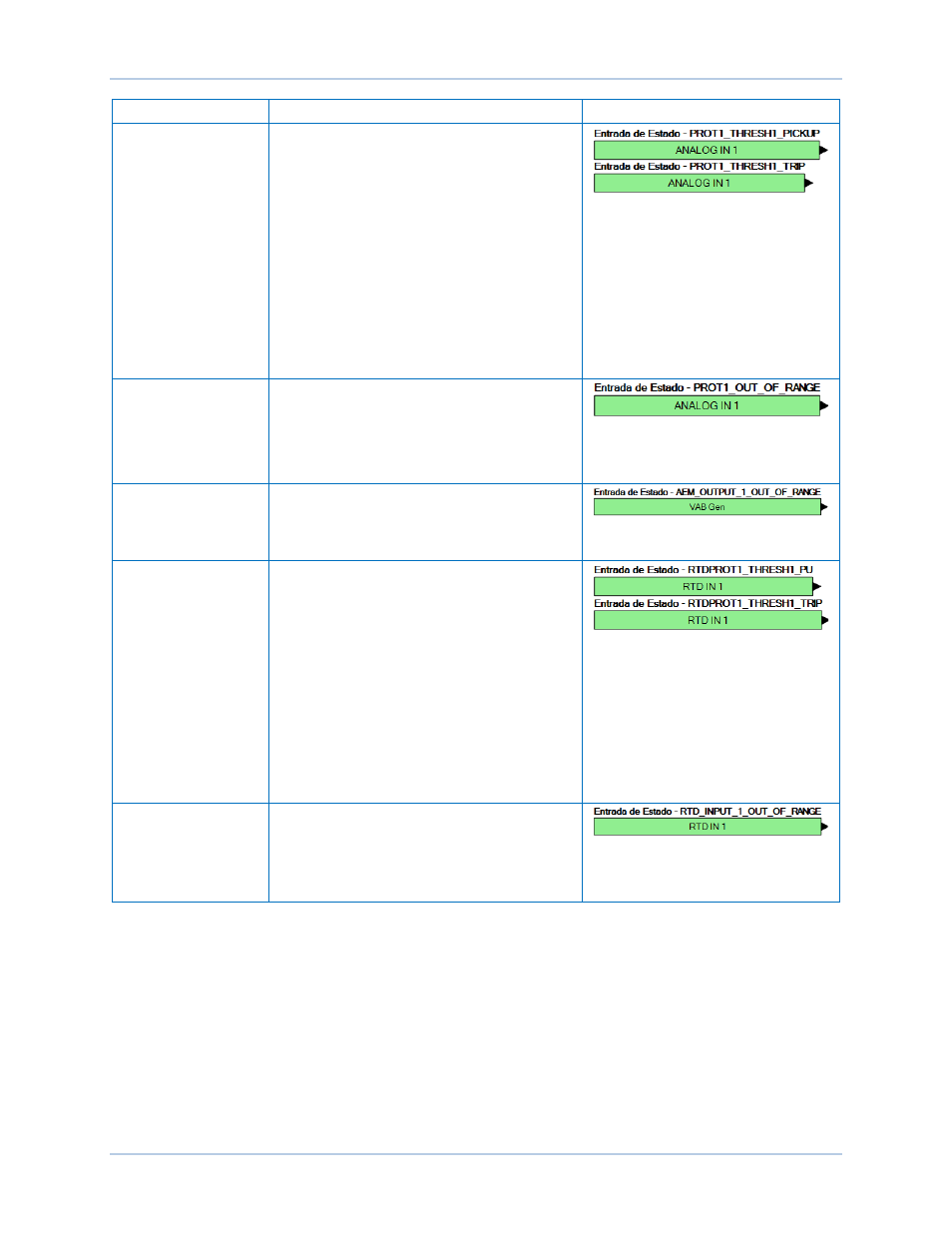

Nombre Descripción Símbolo
Módulo de Expansión
Analógico
Entradas Analógicas
Remotas 1-8
Existen cuatro umbrales para cada uno de los
ocho bloques de Entrada Analógica Remota.
Cada umbral tiene un bloque lógico separado
para activación y disparo. La entrada Analógica
Remota #1 con su Umbral #1 bloques de
Activación y Disparo se muestra a la derecha.
Para más detalles sobre la configuración de
Entradas Analógicas Remotas, ver la Sección
Módulo de Expansión Analógica en este
manual.
El bloque de activación es Verdadero cuando el
umbral es excedido. El bloque de disparo es
Verdadero cuando el bloque de activación
correspondiente es excedido durante el tiempo
de retardo.
Módulo de Expansión
Analógico
Entradas Analógicas
Remotas, Fuera de
rango 1-8
Cada Entrada Analógica Remota tiene
un Bloque de Fuera de Rango. Verdadero
cuando los parámetros exceden el umbral de
fuera de rango. Esta función alerta al usuario
de una conexión de entrada analógica abierta o
dañada.
Módulo de Expansión
Analógico
Salidas Analógicas
Remotas 1-4
Verdadero cuando la conexión de salida
analógica está abierta.
Módulo de Expansión
Analógico
Entradas RTD
Remotas 1-8
Existen cuatro umbrales para cada uno de los
ocho bloques de Entrada Remota RTD. Cada
umbral tiene un bloque lógico separado para
activación y disparo. La Entrada Remota RTD
#1 con su Umbral #1 bloques de Activación y
Disparo se muestra a la derecha.
Para más detalles sobre la configuración de
Entradas Remotas RTD, ver la Sección Módulo
de Expansión Analógica en este manual.
El bloque de activación es Verdadero cuando el
umbral es excedido. El bloque de disparo es
Verdadero cuando el umbral del bloque
de activación correspondiente es excedido
durante el tiempo de retardo.
Módulo Analógico de
Expansión
Entradas RTD
Remotas, Fuera de
Rango 1-8
Cada Entrada RTD Remota tiene un Bloque de
Fuera de Rango. Verdadero cuando los
parámetros exceden el umbral de fuera de
rango. Esta función alerta al usuario de un
cable de entrada analógico abierto o dañado.
BESTlogic™Plus DECS-250N
