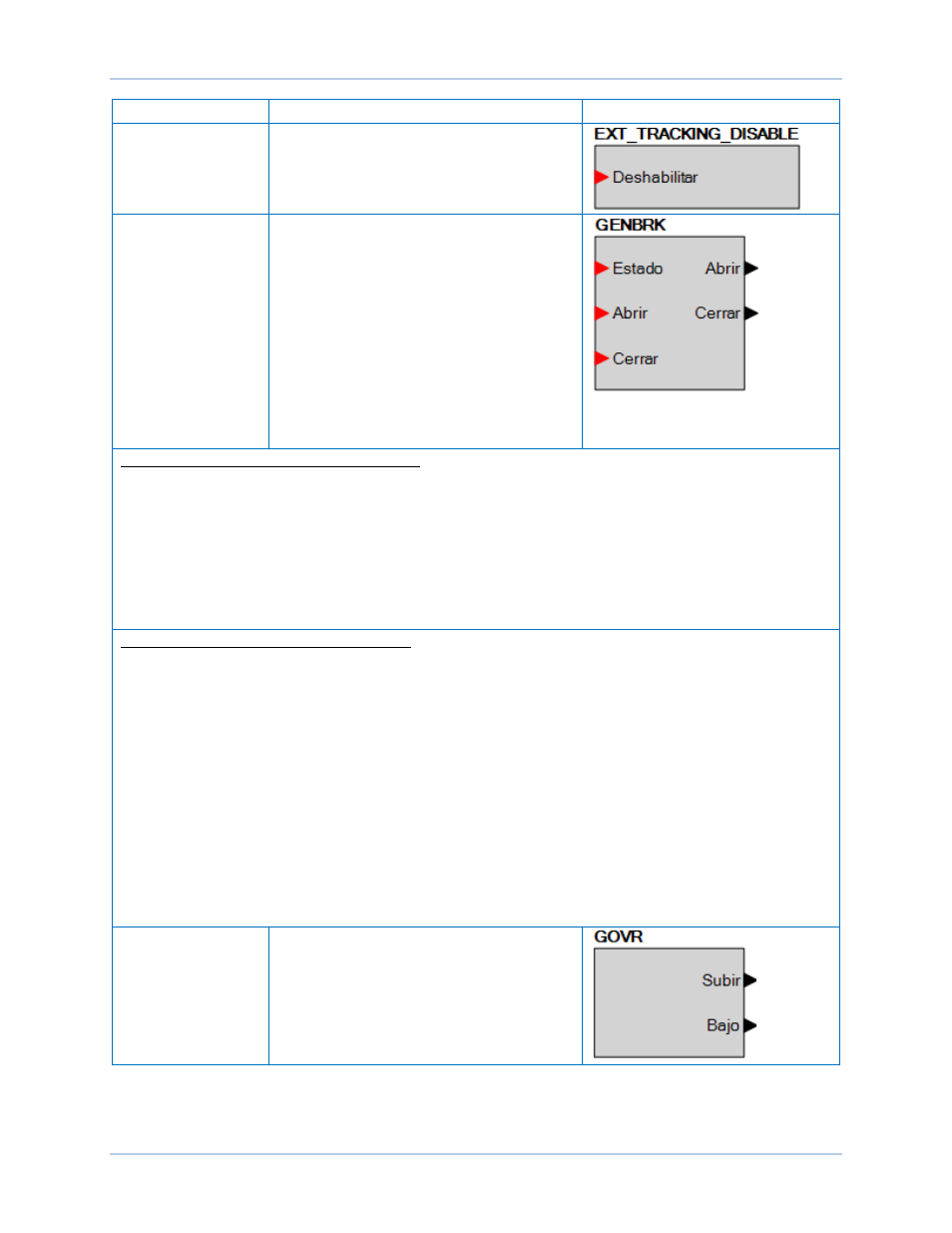

Nombre Descripción Símbolo
DESHABILITAR
SEGUIMIENTO
EXTERNO
Cuando es Verdadero, este elemento
deshabilita el seguimiento externo.
INTERRUPTOR DEL
GENERADOR Este elemento es utilizado para conectar las
señales de salida de abierto y cerrado del
interruptor desde el DECS-250N hacia los
contactos de salida física para abrir y cerrar el
interruptor del generador y mapear una
retroalimentación de estado del interruptor a
una entrada de contacto. Además, las entradas
de contacto pueden ser asignadas para permitir
la implementación de interruptores que
manualmente inicien los pedidos de apertura y
cierre del interruptor. (Disponible cuando el
controlador está equipado con el Auto
sincronizador opcional, número de estilo
xxxxAxx)
Entradas del INTERRUPTOR del GENERADOR
Estado: Esta entrada permite mapear una entrada de contacto que proporcionará información del estado del
interruptor al DECS-250N. Cuando la entrada de contacto esté cerrada, se le indica al interruptor que se cierre.
Cuando la entrada de contacto esté abierta, se le indica al interruptor que se abra.
Abierto: Esta entrada permite mapear una entrada de contacto que pueda ser utilizada para iniciar un pedido abierto de
interruptor manual.
Cerrado: Esta entrada permite mapear una entrada de contacto que pueda utilizarse para iniciar un pedido de
cierre de interruptor manual. Si el parámetro de Habilitar Cierre del Bus Inactivo es VERDADERO, y el Bus está
Inactivo, el interruptor se cerrará. Si el bus está estable, el DECS-250N sincronizará el generador al bus, y luego
cerrará el interruptor.
Salidas del INTERRUPTOR del GENERADOR
Las salidas deben estar asignadas a las salidas de contacto del DECS-250N que se utilizarán para conducir el
interruptor.
Abierto: Esta salida se pulsa VERDADERO (cierra el contacto de salida al que está mapeado) cuando el DECS-250N
está enviándole una señal al interruptor para que se abra. Será un pulso si el Tipo de Contacto de Salida del
Interruptor se halla en Pulso en la pantalla de Hardware del Interruptor debajo de Coincidencia de
Sincronizador/Tensión en el Explorador de Configuración, y si el largo se determina por un Tiempo de Pulso Abierto.
Será una salida constante si el Tipo de Contacto del Hardware del Interruptor del Generador se halla en continuo.
Ha de notarse que el pulso debe establecerse lo suficientemente largo como para que el interruptor
verdaderamente se abra antes de que el pulso sea removido.
Cerrado: Esta salida se pulsa VERDADERO (cierra el contacto de salida al que está mapeado) cuando el DECS-250N
está enviándole una señal al interruptor para que se cierre. Será un pulso si el Tipo de Contacto de Salida del Interruptor
se halla en Pulso en la pantalla de Hardware del Interruptor debajo de Coincidencia de Sincronizador/Tensión en el
Explorador de Configuración, y si el largo se determina por un Tiempo de Pulso Abierto. Será una salida constante si el
Tipo de Contacto del Hardware del Interruptor del Generador se halla en continuo.
Ha de notarse que el pulso debe establecerse lo suficientemente largo como para que el interruptor verdaderamente se
abra antes de que el pulso sea removido.
GOBERNADOR Puede ser conectado a entradas de otros
bloques lógicos. Cuando el Gobernador está
siendo aumentado, la salida de Aumento está
en Verdadero. Cuando está siendo disminuida,
la salida de Disminución es Verdadero.
(Disponible cuando el controlador está
equipado con el Auto sincronizador opcional,
número de estilo xxxxAxx)
