9440572990 Rev C 13
Medición de Tensión y Corriente
El DECS-250N mide la tensión del generador, corriente del generador y tensión del bus a través de
entradas dedicadas y aisladas.
Tensión del Generador
La medición de tensión del generador trifásico se aplica a los terminales E1, E2 y E3 del DECS-250N.
Esta medición de tensión se aplica típicamente a través de un transformador de voltaje suministrado por
el usuario pero también puede aplicarse directamente. Estos terminales aceptan conexiones trifásicas y
de tres hilos a los terminales E1 (A), E2 (B) y E3 (C) o conexiones monofásicas en E1 (A) y E3 (C).
La medición de la entrada de tensión del generador acepta un voltaje máximo de 600 Vca y tiene una
carga de menos de 1 VA.
La tensión del devanado primario y secundario del transformador se introduce en los ajustes que utiliza el
DECS-250N para interpretar la medición del voltaje aplicado y calcular los parámetros del sistema. La
medición de rotación de fase de tensión del generador puede configurarse como ABC o ACB. La
información sobre la configuración del DECS-250N para la medición de tensión del generador se
proporciona en la sección Configuración de este manual.
Las conexiones típicas de la medición de tensión del generador se ilustran en la Figura 5.

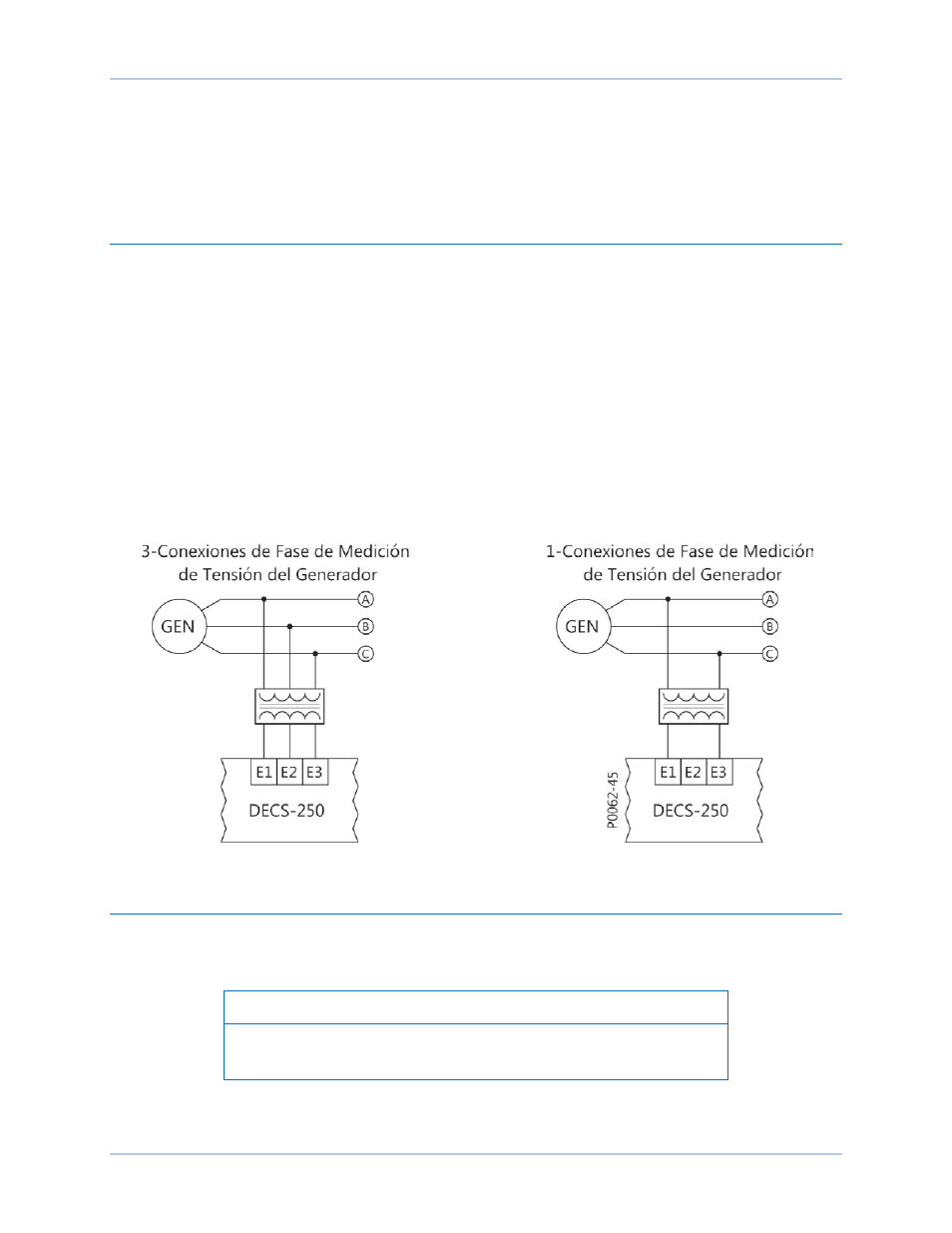

Figura 5. Conexiones Típicas de Medición de Tensión del Generador.
Corriente del Generador
La medición de entradas de corriente del generador consiste en la medición de las tres entradas de fase
y una medición de entrada de compensación de corriente cruzada.
Nota
La conexión a tierra del Transformador de Corriente (TC) debe
aplicarse de acuerdo con los códigos y convenciones locales.
DECS-250N Medición de Tensión y Corriente
